紫外線照射装置
(UV照射装置)
TOSAQLEAR トスアクリア

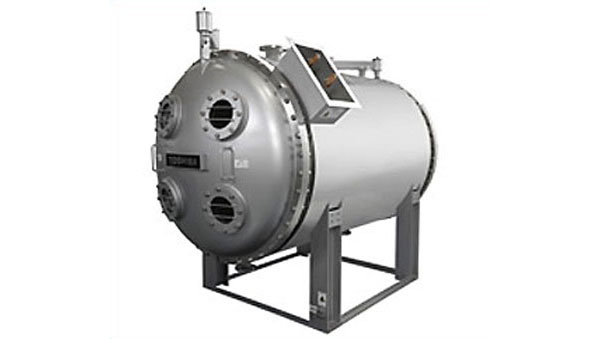

紫外線照射装置 TOSAQLEARの写真

概要

東芝の紫外線照射装置TOSAQLEAR™は、クリプトスポリジウムなどの耐塩素性病原生物の不活化に有効です。照射効率が高くメンテナンスが容易であり、大規模施設に適用可能です。公益財団法人水道技術研究センター(JWRC)の基準適合認定を取得しています。

特長

  • 高効率

    シミュレーション技術を活用した装置設計で業界トップクラス※1の高照射効率を実現しました。

左:紫外線強度分布図 右:流速分布流線図

  • 省電力

    紫外線透過率計が不要な調光制御により、電力費の削減が可能※2です。

  • メンテナンスが容易

    ランプ1本あたりの出力が大きくランプ本数が少ない為メンテナンスが容易です。

  • 省スペース

    配管に直接挿入できるクロスフロー型の採用により設置条件の制約が少なく、省スペースを実現しました。

左:設置スペース小 クロスフロー型(中圧ランプ) 右:設置スペース大 side-in/side-out(低圧ランプ)

  • ※1 中圧ランプを用いた紫外線照射装置の場合(2013年3月現在。当社調べ。)
  • ※2 原水の流量や水質により変化します。

構成

紫外線照射装置は、紫外線照射槽と制御盤から構成されています。

紫外線照射装置構成図

ラインナップ

ラインナップ
型式 処理水量※3
[m³/d]
ランプ本数
点灯+(予備)
電源 [V] 最大消費電力
[kW]
口径
本体設置寸法
[mm]
重量
[kg]
TSUV-M3000R-1 8,400 1+(1) 3Φ200
1Φ100
3.5 Φ250
W700×D800
240
TSUV-M3000R-2 17,500 2+(2) 3Φ200
1Φ100
6.5 Φ350
W850×D900
400
TSUV-M3000R-3 27,500 3+(3) 3Φ200
1Φ100
9.5 Φ450
W1000×D1000
600
  • ※3 原水の水質により変化します。
  • ・TOSAQLEARは株式会社東芝の登録商標です。
