高圧受変電設備

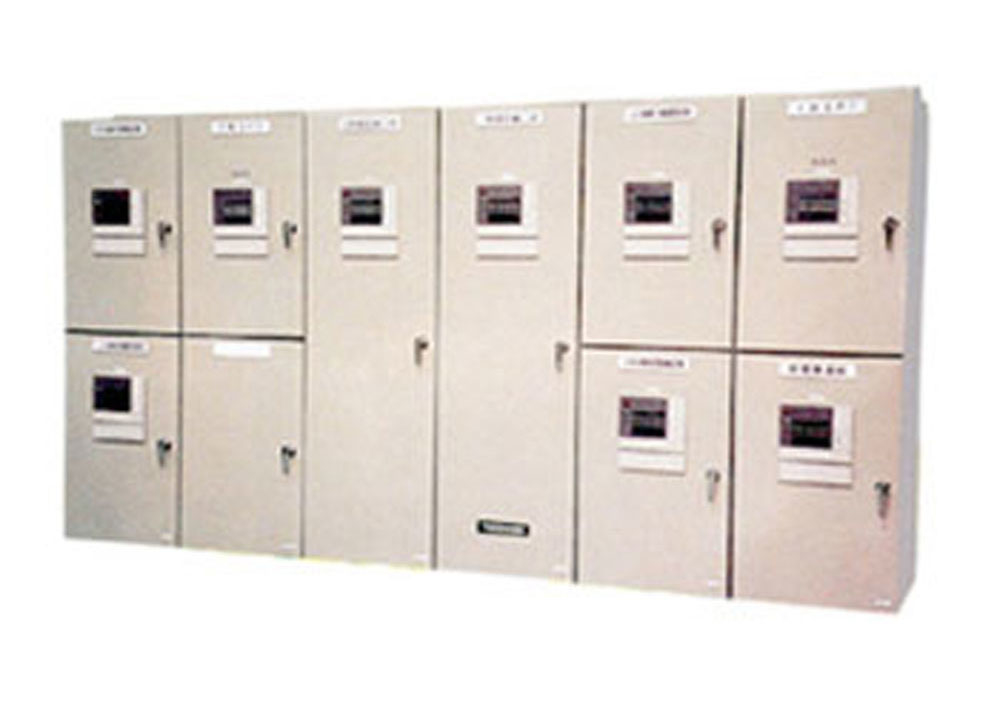

高圧受変電設備のイメージ

概要

高圧受変電設備は、ポンプやブロワなどの機械、センサー、監視制御機器それに照明器具にいたるまで、あらゆる機器に電力を供給し、ひとたび短絡などの事故を検出すれば、直ちに回路を遮断する保護機能をもつ、電気設備に欠くことのできない重要なシステムです。
当社の長年の実績で培われてきたノウハウと最先端の技術との融合で、設備の安定供給とお客様の安心を実現いたします。

特長

VM3形高圧スイッチギヤ
  • スイッチギヤ

    スイッチギヤとは、金属製の閉鎖箱に収納された電気設備のことを指し、通常、高圧スイッチギヤと低圧スイッチギヤに分類されます。スイッチギヤには、遮断器、変圧器、開閉器、導体、電線、絶縁支持部材、メーター、操作器具および保護継電器などが収納されています。

薄型高圧・低圧スイッチギヤ
  • 薄型高圧・低圧スイッチギヤ

    機能はそのままに、奥行1400mm(CW)、1600mm(PW)で正背面保守を実現しました。設備の省スペース化により、様々な条件での更新ニーズに貢献できます。

VHB形真空遮断器(VCB)
  • 遮断器

    遮断器とは、電気設備に短絡事故や地絡事故が発生したときに事故回路を健全回路から切り離し遮断する装置です。スイッチギヤの収納機器の中でも最も重要な機器の一つです。

マルチリレー(MCR27)
  • マルチリレー

    マルチリレーとは、保護継電器、メーター、操作スイッチ及び監視窓の機能を一つの装置に集約した複合型ディジタルリレーのことです。幅広いニーズにも柔軟に対応することができ、また保守の容易さからも、多様性、省力化のニーズに応えられる装置です。

ラインナップ

ラインナップ
 VMH型VUH型VU2型
公称電圧(kV)3.3/6.6
定格電圧(kV)3.6/7.2
定格耐電圧(kV)雷インパルス45/60
商用周波16/22
定格母線電流(A)630, 1250630, 1250, 20001250, 2000, 3000
定格短時間耐電流(kA)12.5(16), 20(25)
( )内は定格電圧3.6kV時
31.5, 40

構成例

構成例

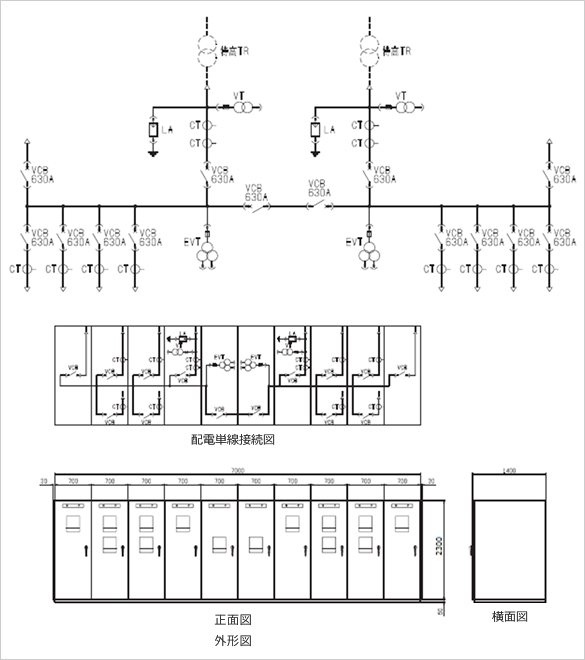

上の構成例では、630A-12.5kA定格のVUH形のスイッチギヤの構成例です。単線接続図は特別高圧変圧器の二次側の高圧配電設備の例を示しています。
