PLCのクラウド化で現場のプロセスをスマートに
東芝の産業用コントローラをクラウド上でご利用いただけるようになりました。
オンラインでリモートから運用保守が可能、お客様の現場のデジタル化をサポートいたします。
DX化により増大するデータの可視化や制御機能の向上に対する需要に応えるため、クラウド上で動作する制御コアtypeN1をご利用いただけるようになりました。typeN1はクラウド上のサブスクリプションサービスとして東芝が提供する制御コアです。クラウドから現場の制御を可能にし、OTとITの融合を支援いたします。通信安定性を高める独自のプロトコルとセキュリティ強化を備えており安心してこ利用いただけます。
Meister nV-Tools Cloudで、リモートに対応した産業用コントローラの開発環境を提供
社会・産業インフラの工場や生産現場では、機器が設置された現場でのエンジニアリング作業が前提でした。当社のMeister nV-Tools Cloudでは、リモート対応した産業用コントローラの開発環境を提供します。クラウドを利用したテレワークでのエンジニアリングが可能となりました。
Meister nV-Tools Cloudは、国際標準IEC 61131-3に準拠したLD/FBD/SFC/ST言語をサポートし、複数のプログラミング言語の混在を可能としています。作画の自由度も高くプログラムの生産性と可読性が向上しました。
データ利活用
リアルタイムなデータで上位アプリと連携
- データを蓄積し制御の最適化や分析
- データの利活用により新しいソリューションを創出
- リアルタイムなデータ取得でデジタルツインを実現
設備費削減
設備台数を削減し現場をライトアセット化
- 多数の制御装置の一括監視・管理でOTコスト削減
- 実機PLCを削減できて、かつ現場の省電力化も可能
- 柔軟なライン変更や変更時間短縮、スケールアップも容易
運用保守
運用保守もリモート対応でスピーディに問題解決
- リモート監視により運用保守の省力化
- トラブル発生時に早期の復旧が可能
- 現場にいく作業員が減るので作業員管理も容易
活用事例
PLCのクラウド化により、現場をスマートマニュファクチャリング化。OT（制御・運用技術）とIT（情報技術）の融合が新しいソリューションの創出を可能にします。
現場以外でのエンジニアリング＆メンテナンスは可能ですか？
⇒リモートでプログラミング＆デバッグ、制御・設定変更、ログもモニタリングも可能です！
クラウド上のアプリ（MESやシミュレータ等）と連携できるの？
⇒クラウドで様々なITソリューションと連携し、生産性向上・CO2見える化システムも！
将来の機能拡張に備えて、進化するクラウドPLCとは？
⇒システムのアップデートが容易で、新たな性能・機能を将来にわたって提供可能です！

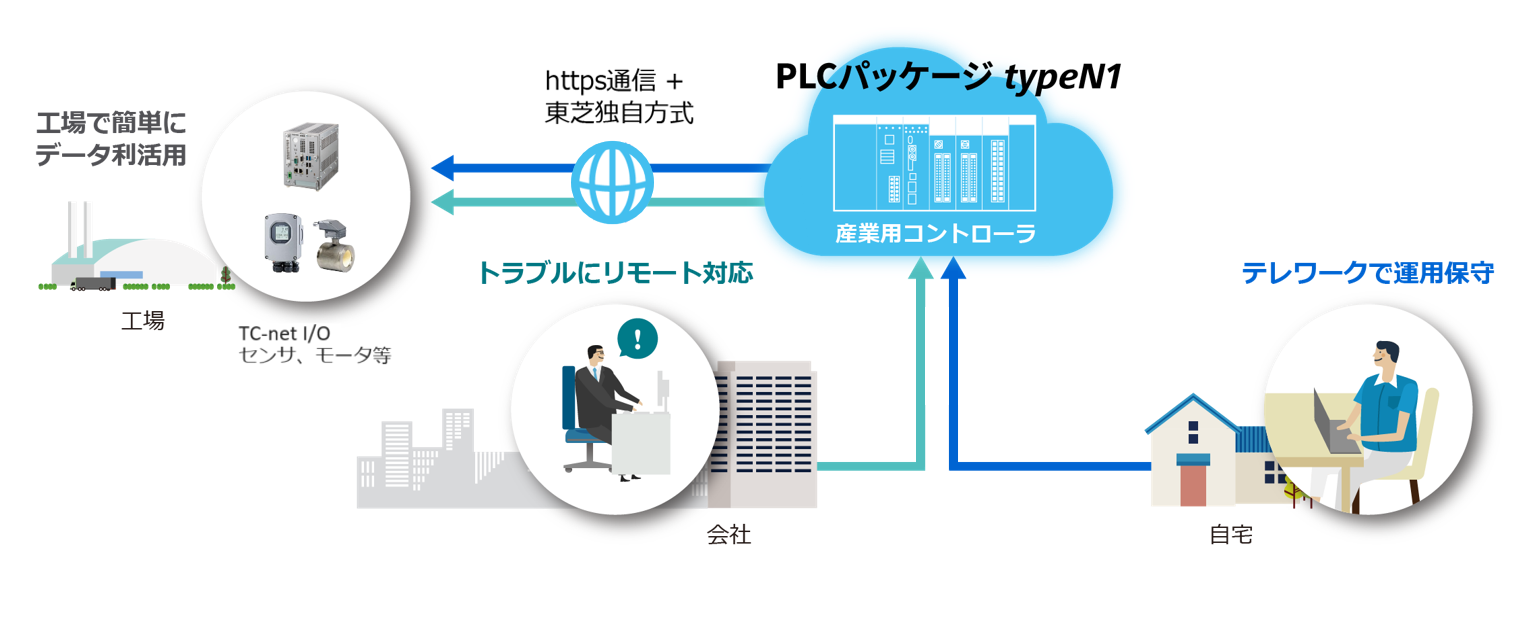

システム構成
| 項目 | 仕様 | |
|---|---|---|
| 制御方式 | ストアードプログラム・サイクリックスキャン方式 | |
| プログラム容量 | 256Kステップ | |
| ローカル／グローバル変数 | 256Kワード | |
| I/O変数 | 4Kワード | |
| タスク種別 | 定周期タスク | HS（高速） |
| MS（メイン） | ||
| イベント | EV（イベント） | |
| プログラム言語 | IEC61131-3準拠4言語 LD (Ladder Diagram)、FBD (Function Block Diagram) SFC (Sequential Function Chart)、ST (Structured Text) |
|
| I/Oスロット数／システム | 最大32ノード、512スロット | |
| I/O点数 | Dl/DO点数 | 32768点／32768点 |
| Al/AO点数 | 4096点／4096点 | |
| 外部通信 | コンピュータリンク、ソケット通信 | |
| 項目 | 仕様 | |
|---|---|---|
| 制御方式 | ストアードプログラム・サイクリックスキャン方式 | |
| プログラム容量 | 256Kステップ | |
| ローカル／グローバル変数 | 256Kワード | |
| I/O変数 | 4Kワード | |
| タスク種別 | 定周期タスク | HS（高速） |
| MS（メイン） | ||
| イベント | EV（イベント） | |
| プログラム言語 | IEC61131-3準拠4言語 LD (Ladder Diagram)、FBD (Function Block Diagram) SFC (Sequential Function Chart)、ST (Structured Text) |
|
| I/Oスロット数／システム | 最大32ノード、512スロット | |
| I/O点数 | Dl/DO点数 | 32768点／32768点 |
| Al/AO点数 | 4096点／4096点 | |
| 外部通信 | コンピュータリンク、ソケット通信 | |
| 項目 | 仕様 | ||
|---|---|---|---|
| 拡張カード | 電気ケーブルループトポロジ接続 | ||
| サポートネットワーク | FL-net、PROFIBUS | ||
| 電源仕様 | DC24V | ||
| OSシャットダウン用 バッテリ |
有／無 | 有 | 無 |
| 外形寸法（突起物不含） | W114 x H222 x D174mm | W114 x H164 x D174mm | |
| 質量 | 約3.5kg | 約2.5kg | |
| 項目 | 仕様 | ||
|---|---|---|---|
| 拡張カード | 電気ケーブルループトポロジ接続 | ||
| サポートネットワーク | FL-net、PROFIBUS | ||
| 電源仕様 | DC24V | ||
| OSシャットダウン用 バッテリ |
有／無 | 有 | 無 |
| 外形寸法（突起物不含） | W114 x H222 x D174mm | W114 x H164 x D174mm | |
| 質量 | 約3.5kg | 約2.5kg | |
ご注意
- Microsoft Azure, Windowsは、米国マイクロソフト社の米国および他の国における登録商標です。
- LinuxはLinux Torvalds氏の米国、日本およびその他の国における登録商標または商標です。
- Meister Controller Cloud、Meister nV-Tools Cloud、TC-netは、東芝インフラシステムズ株式会社の商標です。
- いかなる場合においても、本製品の使用または使用不能から生ずる付随的な損害（事業利益の損失、事業の中断、事業情報の損失、またはその他の金銭的損害を含むがこれらに限定されない）に関して一切責任を負わないものとします。
- 本製品は、以下のような人命に直接かかわる安全性を要求されるシステムに適用する目的で製造されたものではありません。このような用途に使用する可能性がある場合には、当社営業窓口へご相談ください。
［例］
・原子力発電所の主機制御システム、原子力施設の安全保護システム、その他安全上重要な系統システム
・集団輸送システムの運転制御システムおよび航空管制制御システム
・人命にかかわる医療制御システム - 製品をご使用の際には、取扱説明書をお読みいただいた上で正しくお使いください。
- 本製品を、国内外の法令、規則および命令により製造、販売を禁止されている応用製品に使用することはできません。
- 本製品は外国為替および外国貿易法により、輸出または海外への提供が規制されているものです。
- 本製品は米国輸出管理の規制を受けており、輸出する場合、輸出先によっては米国政府の許可が必要です。
- 本資料に掲載してある技術情報は、製品の代表的動作・応用を説明するためのもので、その使用に際して当社および第三者の知的財産権その他の権利に対する保証または実施権の許諾を行うものではありません。
