中小規模PLC [type1 light]
統合コントローラVシリーズ model2000 シーケンス制御モジュールS2（以下S2）は、社会インフラおよび産業システムの中核コンポーネントとして幅広い分野で採用され、今日まで実績を重ねてきました。type1 lightは、S2のアプリケーションやI/O、配線などの既存資産を継承・互換すると共に、制御性能を高め、次世代の制御システムへの移行をサポートします。
![中小規模PLC [type1 light]イメージ](/content/dam/toshiba/migration/infrasolution/www/infrastructure/industrial/assets/spec2_img_01.jpg)
中小規模PLC [type1 light]

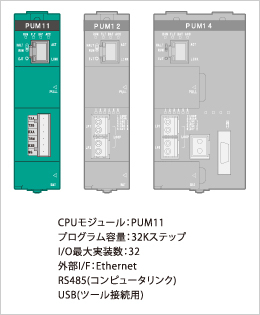

標準型シーケンス制御モジュール type1 light S
シングルCPUに、従来機種、統合コントローラVシリーズmodel2000パラレルI/O(以下G2 I/O)を接続します。
CPUモジュールにEthernetとRS485のインタフェースを標準装備。ネットワーク接続はもちろん、コンピュータリンクにてパネルディスプレイなどの外部機器と直接接続できます。コンパクトなシステムに適した構成です。
必要な装備をコンパクトに収納
Ethernet、RS485ポートを標準装備。
Ethernet経由した上位監視システムも、RS485ポートを使って現場のタッチパネル、コンピュータを接続した組込型監視・設定システムを構築するのも自由です。
基本システム構成例
ローカルI/Oユニット
- BU668 基本ベース
- PUM11 CPUモジュール
- IF661 G2 I/Oインタフェース
- PS693 電源ユニット
- DI633 G2 I/O DI 16点
- DO633 G2 I/O DO 16点
- BU668 拡張ベース
高機能型シーケンス制御モジュール type1 light H
I/Oシステムに、ユニファイドコントローラnvシリーズ™のTC-net™ I/Oシステムを適用可能な高機能性を特長とする構成です。CPUモジュールにマスタ局を内蔵していますので、TC-net I/Oループをダイレクトに接続可能。総延長4kmのリモートI/Oシステムを安価に構築することができます。接続するI/Oは統合コントローラVシリーズのI/O（G2 I/O）、ユニファイドコントローラnvシリーズ™のTC-net™ I/Oから自由に選択できます。
強力なリモートI/Oシステムを構築
遠隔信号をリアルタイムに収集、制御。TC-net™ I/Oは光ケーブルによる通信で、電気的ノイズにも強い高速かつ強力なI/Oシステムです。

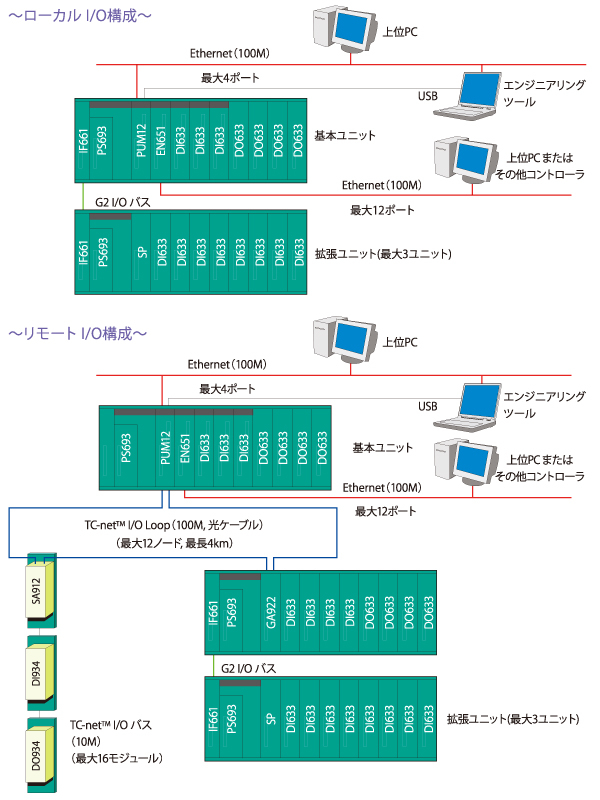

基本システム構成例
ローカルI/O
- BU648E 基本ベース
- PUM12 CPUモジュール
- IF661 拡張インタフェース
- PS693 電源モジュール
- EN651 Ethernet 100M
- DI633 G2 I/O DI 16点
- DO633 G2 I/O DO 16点
- BU668 拡張ベース
リモートI/O
- BU648E 基本ベース
- PUM12 CPUモジュール
- IF661 拡張インタフェース
- PS693 電源モジュール
- EN651 Ethernet 100M
- DI633 G2 I/O DI 16点
- DO633 G2 I/O DO 16点
- BU901 TC-net™ I/Oアダプタ用ベース
- SA912 TC-net™ I/Oアダプタ
- BU905 TC-net™ I/Oベース
- DI934 TC-net™ I/O DI 32点
- DO934 TC-net™ I/O DO 32点
- BU668 拡張ベース
- GA922 G2 I/O アダプタ
冗長型シーケンス制御モジュール type1 light D
type1 light Hの高機能はそのままに、基本部の二重化構成でさらに信頼性を高めたシステムを構築することができます。またプログラム容量128Kステップ、I/Oモジュールの接続数は最大192台で、中大規模のシステムにも適用可能です。
シングル構成でも使用可能です。
高性能かつ、確かな信頼性
二重化をサポートし、不慮の事態でもシステム停止を防ぎます。システムの稼働率、生産性の向上に寄与します。

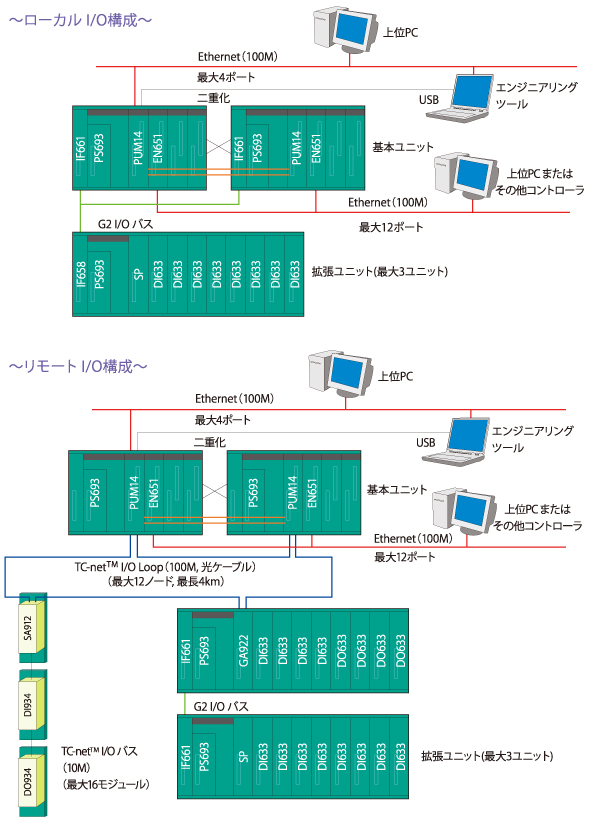

二重化システム構成例
ローカルI/O
- BU643D 基本ベース
- PUM14 CPUモジュール
- IF661 拡張インタフェース
- IF658 拡張インタフェース(2ポート)
- PS693 電源モジュール
- EN651 Ethernet 100M
- BU668 拡張ベース
- DI633 G2 I/O DI 16点
- DO633 G2 I/O DO 16点
リモートI/O
- BU643D 基本ベース
- PUM14 CPUモジュール
- IF661 拡張インタフェース
- PS693 電源モジュール
- EN651 Ethernet 100M
- BU668 拡張ベース
- GA922 G2 I/Oアダプタ
- DI633 G2 I/O DI 16点
- BU901 TC-net™ I/Oアダプタ用ベース
- DO633 G2 I/O DO 16点
- SA912 TC-net™ I/Oアダプタ
- BU905 TC-net™ I/Oベース
- DI934 TC-net™ I/O DI 32点
- DO934 TC-net™ I/O DO 32点
環境仕様
この表は横スクロールできます。
| 項目 | 仕様 |
|---|---|
| 動作周囲温度 | 0～55℃（24時間の平均温度40℃以下） |
| 保存温度 | -40～70℃※1 |
| 相対湿度 | 5～95%RH（結露しないこと） |
| 塵埃 | 0.3mg/m3（導電塵埃がないこと） |
| 汚染度 | 2以下 IEC 61131-2/JIS B 3502 |
| 腐食性ガス | 無いこと※2 |
| 耐振動 | 5<=f<8.4Hz: 3.5mm、8.4<=f<150Hz: 9.8m/s2 （IEC 60068-2-6/ JIS C 60068-2-6、test Fc準拠） |
| 耐衝撃 | 147m/s2（IEC 60068-2-27/JIS C 60068-2-27、test Ea準拠） |
| 耐ノイズ | インパルスノイズ（電源線）:1500Vp-p パルス幅:1μs、静電気: 4KV 放射電磁界: 10V/m |
| 絶縁抵抗 | DC500Vメガ 10MΩ以上※3 |
| 絶縁耐圧 | AC2000V 1分間※3 |
| 接地 | 100Ω以下（D種接地） |
| 冷却方式 | 自然空冷 |
- ※1 長期保存の場合、予備品等は高温・多湿を避け暗所で保管ください。製品の長期保存時の温湿度は0～40℃、20～80％RH（結露しないこと）および温度変化率10℃/h以下にしてください。特にバッテリや電源は、周囲温度が高いと使用可能期間に影響します。常温（25℃）以下で保管してください。
- ※2 シリコンを含む物質が無いこと、硫化水素、亜硫酸ガス、塩素ガス、窒素酸化物（NOx）、硫黄酸化物（SOx）、アンモニア、シリコンガスなど
- ※3 電源端子－GND端子間
機能仕様
この表は横スクロールできます。
| 項目 | 仕様 | ||||
|---|---|---|---|---|---|
| type1 light S | type1 light H | type1 light D | |||
| 制御方式 | ストアードプログラム・サイクリックスキャン方式 | ||||
| プロセッサ | 管理プロセッサ | 32ビット汎用プロセッサ | |||
| 言語プロセッサ | 専用言語プロセッサ（LP） | ||||
| 実行方式 | スキャン方式 | 超高速スキャン | 1～500ms（1ms単位） | ||
| 高速スキャン | 1～500ms（1ms単位） | ||||
| メインスキャン | フローティングスキャン | 選択可 | |||
| 定刻スキャン | 1～1000ms（1ms単位） | ||||
| 入出力方式 | 一括入出力：あり（MSタスク同期のみ）、直接入出力：あり | ||||
| 割込 | I/O | 本数 | 8 | ||
| 多重割込機能 | I/O多重割込 | 不可 | |||
| 割込応答性 | 1ms以下 | ||||
| プログラム種類 | EV/SS/IP/HS/MS | ||||
| プログラム容量 | 32Kステップ | 64Kステップ | 128Kステップ | ||
| タスク/プログラム数 | EV | 8タスク、1プログラム/タスク | |||
| SS | 1タスク、1プログラム/タスク | ||||
| IP | 8タスク、1プログラム/タスク | ||||
| HS | 1タスク、128プログラム/タスク | ||||
| MS | 1タスク、256プログラム/タスク | ||||
| データ容量 | ローカル/グローバル変数 | 64KW | 96KW | 128KW | |
| 特殊レジスタ（S） | 1KW | ||||
| データレジスタ（D） | 8KW | ||||
| ステーショングローバル変数 | － | ||||
| I/O変数（IQ） | 3KW | 3KW | 8KW | ||
| インデックスレジスタ | 8種類 | ||||
| タイマ本数 | ユーザデータ領域に任意サイズ設定可能 | ||||
| I/O [G2 I/O] | 実装数 | 系統 | 1系統 | ||
| 最大ユニット数 | 4ユニット（ 基本1+拡張3ユニット） | ||||
| 最大スロット数 | 32スロット | 32スロット | 31スロット（シングル）/24スロット（二重化） | ||
| 一括入出力 | I/O更新時間 | 22μs/W以下（64点 I/O、4枚連続アクセス時） | |||
| 伝送更新時間 | 22μs/W以下（64W連続アクセス時） | ||||
| 直接入出力 | 命令処理時間 | 10μs/W以下 | |||
| 伝送更新時間 | 15μs/W以下 | ||||
| TC-net I/O Loop | － | 1ループ（最大12ノード） | 1ループ（最大12ノード） | ||
| I/O [TC-net I/O Loop経由] |
G2 I/O最大実装数 | － | 12ノード、64スロット | 12ノード、192スロット | |
| G3 I/O最大実装数 | － | 1ノード、77スロット | 1ノード、77スロット | ||
| TC-net I/O最大実装数 | － | 12ノード、64スロット | 12ノード、192スロット | ||
| プログラム言語 | LD（ラダー図）、FBD（ファンクションブロック図）、SFC（シーケンシャルファンクションチャート）、ST（構造化テキスト） | ||||
| 実行速度 | ビット | 接点 | 0.08μs | 0.04μs | 0.04μs |
| コイル | 0.16μs | 0.08μs | 0.08μs | ||
| 整数 | 転送 | 0.08μs | 0.04μs | 0.04μs | |
| 加減算 | 0.08μs | 0.04μs | 0.04μs | ||
| 乗算 | 0.24μs | 0.12μs | 0.12μs | ||
| フローティング | 加減算 | 0.4μs | 0.2μs | 0.2μs | |
| 乗算 | 0.4μs | 0.2μs | 0.2μs | ||
| システム構成 | シングル | シングル | シングル/二重化 | ||
| Ethernet | チャネル | 内蔵1ch（100Mbps） | 内蔵1ch、外付けENモジュール経由（100Mbps） | ||
| ツール接続 | 可能（内蔵） | 可能（内蔵/EN651A） | |||
| コンピュータリンク | 可能（内蔵） | 可能（内蔵/EN651A） | |||
| ソケット通信 | 可能（内蔵） | 可能（内蔵/EN651A、EN911） | |||
| PCリンク | 可能（内蔵） | 可能（内蔵/EN651A） | |||
| RS485 | チャネル | 内蔵1ch（300bps～38.4Kbps） | － | － | |
| ツール接続 | 不可 | － | － | ||
| コンピュータリンク | 可能 | － | － | ||
| フリーポート | 不可 | － | － | ||
| USB | チャネル | 内蔵1ch | |||
| ツール接続 | 可能 | ||||
| コンピュータリンク | 不可 | ||||
| フリーポート | 不可 | ||||
| サポートネットワーク | ステーションバス | － | Ethernet、TOSLINE-S20、TOSLINE-S20LP | ||
| G2 I/O バス | TOSLINE-S20、TOSLINE-F10、TC-net 100LP、FL-net、Profibus、DeviceNet | ||||
| TC-net I/O | － | TC-net 100LP、FL-net、Profibus、MODBUS RTU、Ethernet | |||
| RAS機能 | 診断 | バッテリチェック、I/Oノーシンク、I/O パリティチェック、I/O 実装チェック、言語プロセッサ機能チェック、不正命令検出、WDT、周辺LSIチェックなど | |||
| 監視 | ログ（エラー･イベント･伝送）、プログラム実行時間計測、プログラム実行渋滞検出 | ||||
| デバッグ・メンテナンス | プログラムモニタ、データトレース、入出力フォース | ||||
