OIS-DS

オペレータステーションOIS-DSは、CIEMAC™-DS/nvのためのHMI(ヒューマン・マシン・インタフェース)です。大規模プロセス制御システムはもちろんのこと、様々な規模、用途、構成でお使いいただけます。

動作環境としては、当社産業用コンピュータFA3100Sシリーズを推奨しています。

OIS-DS イメージ

特長

豊富な標準画面

当社コントローラに対してプロセスタグを定義、ダウンロードすると、OIS-DSはそれをオンラインで自動的に検出します。OIS-DSの標準画面は、検出したプロセスタグを簡単に監視・操作することができます。代表的な画面を次に示します。

この表は横スクロールできます。

豊富な標準画面
画面名 概要
ポイント画面 プロセスタグを監視・制御するための画面です。アラームの確認、制御パラメータの変更、リモート操作などができます。
グループ画面 複数のプロセスタグを集中的に監視・制御するための画面です。オプション機器のオペレータキーボードを使用すれば、最大8つのタグ計器を同時にリモート操作できます。
ヒストリカルトレンド画面 長期間保存しているデータを確認するための画面です。一画面に8つまでのデータを表示することができます。
ガイダンス画面 イベントに応じたガイダンスを確認するための画面です。イベントは自由に設定することができます。
システム状態画面 CIEMAC™-DS/nvの制御ネットワークに接続されたステーションの状態を一括に監視するための画面です。
アラーム一覧画面 システム内で発生しているアラームを一覧で確認するための画面です。
履歴表示画面 過去に発生したアラーム、操作記録、動作記録などを一覧で確認するための画面です。また、これらの情報をファイル保存することもできます。

もちろん、用途に応じたグラフィックを自由に作成して監視・操作に使用することができます。

視認性・操作性を向上させるコンソール

OIS-DSは中・大規模プロセスの視認性・操作性を高める次の機能を備えています。

この表は横スクロールできます。

視認性・操作性を向上させるコンソール
機能 概要
ループオペレータコンソール オペレータキーボードを使って8ループまでの調節計を同時に操作できます。
タッチパネル 画面に触れることで直感的に計器を操作できます。
複数モニタ 複数モニタで画面を表示できます。
マルチビュー 重ねることなく4区画まで画面を表示できます。
ナビゲーション 希望する画面を展開できます。
自動画面表示 アラーム発生時、関係画面を自動的に表示できます。

規模に応じたスケーラビリティの発揮

CIEMAC™-DS/nvのHMIシステムは、基本的にOIS-DS(オペレータステーション)とSVR-DS(サーバステーション)で構成され、制御システムの規模に応じて大きく以下の2つのタイプから選択できます。

この表は横スクロールできます。

規模に応じたスケーラビリティの発揮
  OIS-DS/SVR-DS
独立型システム(*1)
OIS-DS/SVR-DS
一体型システム(*2)
クライアント数 22 16
コントローラ数 32 32
タグ点数 20,000 8,000
トレンドタグ点数 5,000 2,500
  • *1 OIS-DS53(クライアント)とSVR-DS63(SVRサーバ)で構成
  • *2 OIS-DS53(クライアント)とOIS-DS63(クライアント&SVRサーバ)で構成

PLCシステムの統合監視制御、柔軟なシステム構築

OIS-DSは、プロセス計装制御システムに特化した本格的HMIですが、当社PLCサーバを利用することで、他のPLC機器を監視制御対象に加えることができるので、システムを柔軟に構築することができます。
次のOIS-DS/SMARTシステムは、PLCサーバの一部機能を標準的に備えています。

この表は横スクロールできます。

PLCシステムの統合監視制御、柔軟なシステム構築
  OIS-DS/SMART
システム(*3)
クライアント数 8
コントローラ数 32
タグ点数 4,000
トレンドタグ点数 1,250
PLC数 16
  • *3 OIS-DS53(クライアント)とOIS-DS/SMART(クライアント&SVRサーバ&PLCサーバ)で構成

オプション

OIS-DSでは、さらに機能を拡張できるよう次のオプションソフトウェアを用意しています。

この表は横スクロールできます。

オプション
ソフトウェア名 概要
アナログ記録計
サポートパッケージ
OIS-DSにアナログ出力メンテナンス画面を追加します。この画面を使うと、プロセスタグのデータをコントローラに接続されたアナログ記録計へ出力できます。
16タググループ
サポートパッケージ
OIS-DSのグループ画面に表示されるプロセスタグを最大16に拡張します。
リアルタイムトレンド
パッケージ
OIS-DSにリアルタイムトレンド画面を追加します。プロセスデータを非常に短い周期で収集することが可能です。画面の概観はヒストリカルトレンド画面と同様です。
アドバンスドハードコピー
パッケージ
OIS-DSのハードコピー機能に色変換設定機能を追加します。これによって、OIS-DSの画面を例えば添付のようにハードコピーすることが可能になります。
2CRT OISパッケージ OIS-DSにマルチディスプレイ表示機能を追加します。OIS-DSの画面を2枚のディスプレイのそれぞれに適切な大きさで表示できます。
履歴データ
自動保存パッケージ
OIS-DSに、履歴データを一定周期で自動的に保存する機能を追加します。
OISナビゲーション
パッケージ
OIS-DSに、OISナビゲーション機能を追加します。OISナビゲーション機能は、従来のOISウィンドウに新しいウィンドウを加え、プラント情報の高度な見える化とオペレーションの簡単化を提供します。
帳票パッケージ Microsoft® Excel® 2013フォーマットで、年、月、日のレポートを提供します。
アラーム管理パッケージ アラーム自動抑制機能と履歴データの分析機能を提供します。
OISナビゲーションパッケージと共に併用すると、さらにOISオンライン抑制機能を提供します。このとき、アラーム一覧画面と履歴表示画面は、警報統合管理ウィンドウとして統合され、ソート/フィルタリング機能などが拡充されます。

ご注意

  • CIEMAC™は、株式会社東芝の登録商標です。
  • Microsoft®, Excel®は、米国マイクロソフト社の米国および他の国における登録商標です。
  • その他記載されている会社名、製品名は、各社の商標または登録商標です。
  • 本資料に含まれる内容は2014年1月現在のものです。
  • 本資料の掲載内容は、技術の進歩などにより予告なしに変更されることがあります。
  • 本資料に掲載してある技術情報は、製品の代表的動作・応用を説明するためのもので、その使用に際して当社および第三者の知的財産権その他の権利に対する保証または実施権の許諾を行うものではありません。
  • 本資料に掲載されている製品を、国内外の法令、規則および命令により製造、販売を禁止されている応用製品に使用することはできません。
  • 本製品の使用または、使用不能により生ずる付随的な損害(事業利益の損失、事業の中断、事業情報の損失、またはその他の金銭的損失を含むがこれらに限定されない)に関して当社は一切の責任を負いかねます。

ポイント画面

ポイント画面 イメージ

グループ画面

グループ画面 イメージ

ヒストリカルトレンド画面

ヒストリカルトレンド画面 イメージ

ガイダンス画面

ガイダンス画面 イメージ

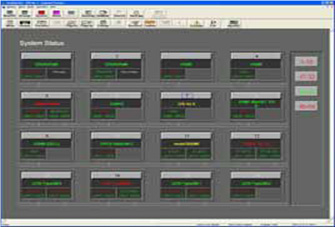

システム状態画面
