中小規模DCS [type2 light]
計装制御システムをコンパクトに実現する
ハイ・コストパフォーマンスDCS：type2 light
![中小規模DCS [type2 light] イメージ](/content/dam/toshiba/migration/infrasolution/www/infrastructure/industrial/assets/san-con-index_img_05.jpg)
当社のDCSは電力、鉄鋼、石油化学、紙、セメント、環境、マイニング等の中大規模プラントで長年運用いただいております。
従来、DCSに求められた要件は、高信頼性、高可用性、高度な制御性能、大容量化でした。
大規模DCSはコントローラ1台で数千ループを実装できる一方、集中化の操業リスクを低減する高度な冗長化が必要で、高い初期導入コストを必要としました。
近年、DCSに対して、一層の投資対効果と操業価値への貢献が強く求められています。
機能区分されたプラント・ユニット毎に、適切な規模のDCSを分散配備することは、導入コストと操業リスク低減を実現する現実解と考えます。
当社は、大規模DCSの機能を継承し、システムの投資対効果に資する目的で、調節計128タグを含むプロセス計器1000タグまで実装できる中小規模DCS type2 lightを提供します。

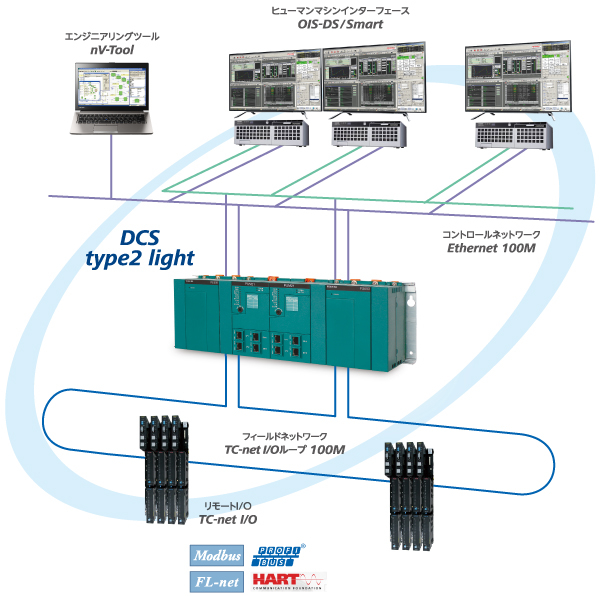

![中小規模DCS [type2 light] イメージ](/content/dam/toshiba/migration/infrasolution/www/infrastructure/industrial/assets/spec2-2_img_01.jpg)
- ※ ユニファイドコントローラnvシリーズは、株式会社東芝の商標です。
- ※ TC-netは、株式会社東芝の商標です。
- ※ Ethernetは、富士ゼロックス株式会社の商標です。
- ※ PROFIBUSは、PROFIBUS User Organizationの商標です。
- ※ Modbusは、シュナイダーオートメーションインコーポレイテッドの商標です。
- ※ HARTは、FieldComm Groupの商標です。
- ※ MicrosoftおよびWindowsは、米国 Microsoft Corporationの、米国およびその他の国における登録商標または商標です。
ハイ・コストパフォーマンスDCS：type2 light
ハイ・コストパフォーマンス

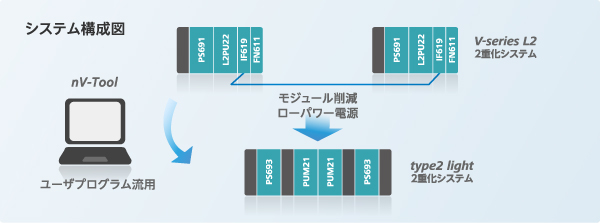

従来のDCS機種(V-series L2)では、基幹部2重化を実現する場合、片側4スロット分のモジュールが必要でした。type2 lightでは、高集積回路技術で、片側2スロットかつ低消費電力化に成功しました。この結果、従来に比してより高いコストパフォーマンスを実現しています。
継承性
従来のDCS機種(V-series L2)で実現された、産業用Ethernet 2重化、インテリジェントシリアルI/O接続、 IEC61131-3プログラミング言語、標準プロセスTAG、ONS-ServerによるリアルタイムTAGデータベース機能を有しているので、既存システムへの追加、従来機種からのマイグレーション、ユーザプログラムの流用が容易に実現できます。
中小規模プラントユニットに適したタグ容量
type2 lightは指示計384個、調節計128個、デジタル計器512個をあわせて1000計器程度までの多くの中小規模プラントユニットに適するDCSとして設計しています。
type2 light のシステム仕様
この表は横スクロールできます。
| カテゴリ | 項目 | 仕様 |
|---|---|---|
| メインユニット | 冗長化 | シングルまたは2重化可能 |
| 冷却 | 自然空冷 ファン不要 | |
| CPU | レジスタ長 | 32bit |
| Ethernet | インタフェース | RJ45 2ポート、 100BASE-TX |
| サポート機能 | OIS-DS接続(ONS-Server)、 コントローラ間伝送、 nV-Tool接続 | |
| I/O | サポートI/Oシステム | TC-net I/O、 インテリジェントシリアルI/O |
| TC-net I/Oモジュール数 | 256モジュール | |
| インテリジェントシリアルI/Oインタフェース | SMB21モジュール、 D-Sub9-2ポート、 インテリジェントシリアルI/Oバス2本接続 | |
| インテリジェントシリアルI/Oモジュール数 | 420モジュール | |
| プログラム | プログラム言語 | IEC61131-3、 LD、 FBD、 SFC、 ST |
| プログラムコード容量 | 128K ステップ | |
| プログラム変数容量 | グローバル変数 + ローカル変数 64 KW | |
| プログラム実行タスク | イベント(EV) 8、 割込み(IP) 8、 高速スキャン(HS) 8、 メインスキャン(MS) 64 | |
| プログラム実行時間 | HS:10-500ms(1ms単位)、 MS:100-1000ms(10ms単位) | |
| タグ | 種類、点数 | 指示計:384、調節計:128、デジタル計器:512、タイマ/カウンタ計器:64、シーケンスユニット:64、データ設定:128、折線テーブル:128、タイマ:256、カウンタ:128、整数:640、実数:2048、トレンド:512 |
マルチベンダ接続可能な高速リモートI/O：TC-net I/O
高速確定応答、光接続、オンラインメンテナンス

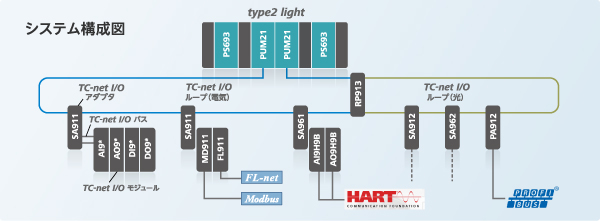

type2 lightはEthernet 100Mbps を基盤としたTC-net I/O ループネットワークを介してリモートステーションとなるTC-net I/Oアダプタと接続します。TC-net I/OアダプタはTC-net I/Oバス 10Mbpsを介して、TC-net I/Oモジュールと接続します。このように、type2 lightとI/OモジュールをすべてTC-netで接続することで、高速で確定応答できるリモートI/Oシステムを実現しています。TC-net I/Oループはスイッチングハブを要する一般のEthernetとは異なり、ループ接続のため、集中集線が原因で信頼性のボトルネックになりがちなスイッチングハブが不要です。またループ接続のため一箇所の断線で通信が途絶えることはありません。このため、オンラインでリモートステーションやI/Oを追加することが可能です。さらにTC-net I/Oループは電気ケーブル接続だけでなく、光ケーブル接続で電気的に絶縁されたリモートI/Oシステムを構築できます。
マルチベンダ接続
従来のDCS機種(V-series L2)のI/OシステムはインテリジェントシリアルI/Oであり、アナログ、デジタルの直接入出力が中心でした。 TC-net I/Oは、従来の直接入出力に加え、Modbus、FL-net、Profibus-DP、HARTといった業界標準ネットワークで、マルチベンダ接続のDCSを実現できます。
TC-net I/O のシステム仕様
この表は横スクロールできます。
| カテゴリ | 項目 | 仕様 |
|---|---|---|
| TC-net I/O ループ |
ネットワーク冗長化 | シングルループ 一箇所の断線で通信 継続 |
| ネットワーク最大距離 | 電気: 局間10m、全ループ長100m、光:局間2km、全ループ長4km | |
| 伝送速度 | 100Mbps | |
| 最大ノード数 | 16/ステーション | |
| 冗長化 | シングル | |
| TC-net I/O バス |
ネットワーク冗長化 | 2重化 |
| ネットワーク最大距離 | 全長5m、 両端は終端コネクタ要 | |
| 伝送速度 | 10Mbps | |
| TC-net I/O モジュール |
最大数 | 16/TC-net I/Oバス 256/type2 light. ただし MD911、FL911は合計16/type2 light. |
| 冗長化 | シングル | |
| 汎用通信 | Modbus、FL-net、Profibus-DP、HART（将来サポート予定） |
計装エンジニアリングに配慮したプログラミングツール：nV-Tool
計装エンジニアリングに配慮
計装エンジニアリングでは、従来より計装ループ図を作製し、要求仕様の拠り所として来ました。一方で、コントローラのプログラミング言語は、国際標準のIEC61131-3が広く支持され、今日ほとんどのDCSがこれに対応しています。両者の記述には大きな隔たりがあり、DCSを構築するエンジニアはこの2重のメンテナンスに苦労してきました。nV-Toolは、IEC61131-3で作成したファクションブロックのシンボルをカスタマイズできます。フィールド機器や計器バルーンのカスタムシンボルを準備し、ファクションブロックと結合させれば、フィールド機器や計器バルーンを使った計装ループ図のプログラムを編集・ダウンロード・モニタが可能です。
国際標準IEC61131-3準拠
IEC61131-3は、コントローラのプログラミング言語および構成要素を定めた国際標準です。
type2 lightは、以下4言語をサポートしています。
- LD: ラダーダイヤグラム
- FBD：ファクションブロックダイヤグラム
- SFC：シーケンシャルファンクションチャート
- ST:ストラクチャードテキスト
中小規模システムに適した統合HMI：OIS-DS/Smart
東芝DCSは、1980年代のDPCS、 MCSに始まり、1990年代のPCS、PCS-DS、V-series L2/L3、2007年のnv-series type2が稼動しています。さらに2015年に中小規模向けDCS type2lightを市場投入しました。これらすべてを統合監視できるHMIがOIS-DSです。OIS-DSは、2000年代に東芝PLCや他社PLCも統合監視できるよう2重化可能なPLCS（PLC Server)を追加し、多くのサイトで稼動しています。OIS-DSはタグ計器2万点、モニタ22台までの大規模HMIシステムです。 OIS-DS/Smartは、このような本格的なHMI機能を受け継ぎ、タグ計器4096点、モニタ8台までの中小規模向けに用意されたコストパフォーマンスの高いソフトウェアパッケージです。
