2017年10月 更新
製品の主な特長
- インテル Celeron プロセッサ(1.0 GHz)搭載
- 冷却ファンのない（ファンレス）構造
- コンパクトサイズ(98(W)×198(H)×203(D)mm
- 24時間連続稼働を前提とした高信頼設計
- 長期製品供給（販売開始後5年間）
- 長期保守対応（製造終了後７年間）
- HDD、SSD、バッテリを前面メンテナンス可能
- Windows®XP／Windows®7プレインストール
産業用コンピュータ バリューモデルとは
当社が永年培ってきた高信頼設計技術、24時間連続稼働設計、高メンテナンス性、長期供給、長期保守のコンセプトを取り入れながら、低価格を実現した新しいコンセプトの製品です。
- ※技術サポート、保守対応、改廃管理については、その他の機種とは異なる部分があります。詳細は別途、営業担当にお問い合わせください。
２４時間連続稼働を前提とした設計
24時間連続稼働を前提として、高信頼・長寿命部品を採用し、ディレーティングを考慮したハードウェア設計を行っております。
ECCメモリ採用
1ビットのメモリエラーを自動訂正可能な、高信頼ECCメモリを搭載しています。
ファンレス構造を採用
冷却ファンを持たないため、ファンの定期交換が不要となるほか、ファン回転による騒音、塵埃の吸引・飛散が防止できます。
本体状態監視機能*1
ハードウェアモニタリング（内部電圧、庫内温度）、ウォッチドッグタイマ監視により、長時間稼働をサポートします。
- *1 本機能は、HMW(HardWareMonitor)ソフトウェアにより利用することができます。
HWMソフトウェアは本体に同梱されておりませんので、お客様にて弊社Webサイトよりダウンロード入手をお願いします。
コンパクトな筐体
コンパクトな筐体の採用により、さまざまな場所に設置可能です。
縦置き時
横置き時
リモートシャットダウン機能
UPS（無停電電源装置）との組み合わせ時に、安全にシャットダウンするための、リモートシャットダウン信号入力コネクタを標準搭載しています。
DC電源駆動
産業分野で幅広く使用されているDC入力を標準としています。
- （※ケーブルは付属していません。）

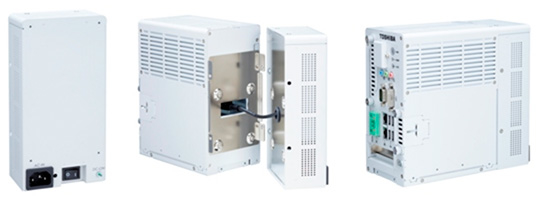

また、オプションのAC/DCアダプタと組み合わせることで、AC入力で駆動できます。
製品の長期間供給、長期間保守
EC20 model 100は、販売開始後5年間（2013年4月～2018年4月まで）の製品供給、製造終了後7年間（2025年4月まで）の保守に対応します。
フロントメンテナンス構造
ハードディスク、SSD、バッテリは本体前面から容易に交換が可能です。
ハードディスク 前面交換
ＳＳＤ 前面交換
バッテリ 前面交換
誤操作防止
オプションのAC/DCアダプタには、ACケーブル抜け防止を標準添付しています。
ACケーブル抜け防止
仕様
仕様一覧表
この表は横スクロールできます。
| EC20 model 100 | タイプA | タイプB | タイプC | タイプD | タイプE | タイプF | |
|---|---|---|---|---|---|---|---|
| プロセッサ | メイン プロセッサ |
インテル Celeron 807UE（1.0GHz） | |||||
| L2キャッシュメモリ | 1MB（CPU内蔵） | ||||||
| チップセット | インテル HM65 Chipset | ||||||
| メインメモリ | 容量 | 2GB（2GB×1） | |||||
| 構成 | DDR3 SDRAM（DDR3-1066/PC3-8500） | ||||||
| メモリ チェック |
ECCチェック | ||||||
| 補助記憶装置 | ハードディスク構成 容量：500GB（タイプA,B） |
ＳＳＤ構成（※1） |
ハードディスク構成 容量：500GB（タイプE） |
ＳＳＤ構成（※1） 容量：64GB（タイプF） |
|||
| インタフェース | COMインタフェース | RS-232C（9ピンD-SUB）×1ch（前面） | |||||
| USBインタフェース（※2） |
USB×4ポート(TYPE A USB2.0）（前面） |
||||||
| サウンドインタフェー(※3） | LINE IN／LINE OUT／MIC IN（3.5Φミニジャック）（前面） | ||||||
| Ethernetインタフェース | 10BASE-T/100BASE-TX/1000BASE-T（自動切り替え） （RJ45）×2ch（前面） | ||||||
| グラフィックインタフェース | DVI-Ｉ×1ch （前面） CPU・チップセット内蔵グラフィック機能 |
||||||
| 拡張インタフェース | PCIスロット(※4） ロープロファイル× 1スロット PCI 2.3 | ||||||
| 入力装置 | キーボードとマウスは付属されません | ||||||
|
RAS機能（本体状態監視機能）(※5） |
ハードウェアモニタリング（内部電圧、庫内温度）、ウォッチドッグタイマ監視 | ||||||
| 電源 | DC入力 （内蔵） |
許容電圧 AC20.4V～26.4V（DC24V -15%～+10%） 定格消費電流 2.5A(24V時) |
|||||
| AC入力 （オプション） |
定格電圧 AC 100V -AC 240V、 許容電圧 AC85V～264V、許容周波数 50Hz/60Hz±3Hz |
||||||
| エネルギー消費効率 （※6） |
区分 | I | |||||
|
1.09[A] （タイプA,B） |
1.05[A] （タイプC,D） |
1.09[A] （タイプE） |
1.05[A] （タイプF） |
||||
| 寸法・質量 |
98(W)×198(H)×148(D)mm（突起部不含） |
||||||
| ゴム足（卓上設置用） | 4個／1セット | ||||||
| ソフトウェア（OS） （※7 ※8） |
なし （タイプA） |
Windows® 7 Professional SP1（日本語版） (32ビット版）プレインストール （タイプB） |
なし （タイプC） |
Windows® 7 Professional SP1（日本語版） (32ビット版）プレインストール （タイプD |
Windows® XP Professional SP3（日本語版） (32ビット版）プレインストール （タイプE、F） |
||
設置環境条件
設置環境条件一覧表
この表は横スクロールできます。
|
設置 |
温度 （動作時／保存時） |
HDD構成時：5～40℃／-10～50℃ SSD構成時：0～50℃／-10～60℃ |
|
|---|---|---|---|
| 湿度 （動作時／保存時） |
20～80%RH（結露しないこと）／10～90%RH（結露しないこと） | ||
| 振動 | 動作時 | HDD構成時 ： 2.0m/s²以下（JEITA IT-1004B Class B相当） SSD構成時 ： 6.0m/s²以下（JEITA IT-1004B Class B相当） |
|
| 梱包時 | 19.6m/s²以下 | ||
| 衝撃 （動作時／梱包時） |
HDD構成時 ： 19．6m/s²以下／245m/s²以下 SSD構成時 ： 19．6m/s²以下／245m/s²以下 |
||
| 塵埃 | 0.3mg/m³以下（JEITA IT-1004B Class B相当） | ||
| 腐食性ガス・薬品 |
検出されないこと（JEITA IT-1004B Class A相当） | ||
| 許容瞬停時間 | DC入力時：1ms以内 AC入力時：20ms以内 |
||
- ※1 SSDの交換周期は、OSおよびアプリケーションの使用状況によって変わります。
- ※2 USBインタフェースは、USB機器すべての動作を保証するものではありません。
- ※3 接続するユニットは以下の仕様のものをご使用ください。
端子別最大電圧一覧表
この表は横スクロールできます。
| 端子名 | 最大電圧 | 備考 |
|---|---|---|
| LINE IN | 1.6Vrms | 入力インピーダンス 47KΩ |
| LINE OUT | 1.2Vrms | 負荷インピーダンス 10K～600KΩ |
| MIC IN | 1.6Vrms | 入力インピーダンス 47KΩ |
- ※4 PCIスロット ボードサイズ（121.79mm(L)×64.41mm(H)以下）（ロープロファイルサイズ）が実装できます。
- ※5 本機能は、HWM(HardWareMonitor)ソフトウェアにより利用することができます。HWMソフトウェアは本体に同梱されておりませんので、お客様にて弊社Webサイトよりダウンロード入手をお願いします。
- ※6 エネルギー消費効率とは省エネ法（目標年度2011年度）で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。省エネ基準達成率の表示語Aは達成率100%以上200%未満、AAは達成率200%以上500%未満、AAAは達成率500%以上を示します。
- ※7 OSの供給期間は、OS供給元の販売期間により、変更させて頂く場合があります。
Windows® XPプレインストールモデルは、 2016年11月に販売を終了しました。 - ※8 OSありのモデルの場合、リカバリメディアが付属されます。
OSリカバリ時、外付けのDVDドライブをお客様にてご用意いただく必要があります。
- いかなる場合においても、本製品の使用または使用不能から生ずる付随的な損害（事業利益の損失、事業の中断、事業情報の損失、 またはその他の金銭的損害を含むがこれらに限定されない）に関して、当社は一切責任を負わないものとします。
- 本頁に掲載されている技術情報は、製品の代表的操作・応用を説明するためのもので、その使用に際して当社および第三者の知的財産権その他の権利に対する保証または実施権の許諾を行うものではありません。
- 本頁に掲載されている製品を、国内外の法令、規則および命令により製造、販売を禁止されている応用製品に使用することはできません。
- 本頁に掲載されている製品は、外国為替および外国貿易法により、輸出または海外への提供が規制されているものがあります。
- 本頁に掲載されている製品の材料には、ＧａＡｓ（ガリウムひ素）が使われているものがあります。その粉末や蒸気は人体に対して有害ですので、破壊、切断、粉砕や化学的な分解はしないでください。
- 誤操作や故障により、本商品の記録内容が変化・消失する場合がございますが、これによる障害については、当社は一切その責任を負いませんので、あらかじめご了承ください。
- ストレージドライブに記録されたデータは、「削除」や「フォーマット」を行っただけでは復元されることがあります。完全消去を行う場合は、専門業者に依頼（有償）もしくは市販のソフトウェア（有償）などを使用してください。
- 長期供給を維持するため、使用部品は同等の性能部品にお断りなく変更する場合があります。
- 本頁に記載されている製品（ソフトウェアを含む）は、日本国内でのみ販売するものであり、当社では海外の保守サービスおよび技術サポートは行っておりません。
- 本頁に記載のメモリ容量は、１MBを1024×1024、1GBを1024×1024×1024バイトで計算した数値です。
- 本頁に記載のストレージドライブ容量は、1GBを1000×1000×1000バイトで計算した数値です。
１GBを1024×1024×1024バイトで計算した数値のものとは、表記上同容量でも、実容量は少なくなりますのでご注意ください。 - プレインストールされたソフトウェアおよび添付のソフトウェアバージョンや詳細機能などは、予告なく変更する場合があります。
それに伴い一部機能に制限が生じる場合があります。 - 各拡張機器、アプリケーションソフトウェアの動作確認については、各メーカにお問い合わせください。
- 本頁に記載の仕様デザインは、設計変更その他の理由によりお断りなく変更させていただくことがあります。
