小型組込み産業用コンピュータ
CP30 model 300

エッジコンピューティングに求められる機能と堅牢性をコンパクトサイズに凝縮

CP30 model 300 外観写真

2023年10月 更新

製品の主な特長

  • Intel Atom® x5-E3940 プロセッサ(1.6 GHz)搭載
  • COM×1、DisplayPort×1、LAN×2、USB3.0×2、USB 2.0×4、DI/DO(オプション)
  • DC電源モデル、AC電源モデルのいずれかを選択可能
  • 停電対策向けOSシャットダウン用バッテリをオプションで選択可能
  • RAS機能標準搭載
  • Windows® 10 IoT Enterprise 2019 LTSC、Windows® 10 IoT Enterprise 2016 LTSB 対応

耐環境性能の向上

装置組込み向けの低消費電力プラットフォームを採用して発熱を抑制し、専用設計のヒートシンクによって筐体内部を効率よく冷却する構造として、自然空冷による冷却効率を高め、0℃~50℃ (メインメモリ4GB、OSシャットダウン用バッテリ非搭載時)の設置環境温度を実現しました。また、補助記憶装置にSSDを採用することで、HDDなどの機械駆動部分を排除したスピンドルレス構造とし、より高い耐環境性能を実現しました。

設置環境に合わせた電源駆動

設置する場所や組込む装置に合わせて、電源タイプをDC(定格電圧DC24V)電源モデル、AC(定格電圧AC100V-AC240V)電源モデルから選択可能です。

CP30 電源タイプ

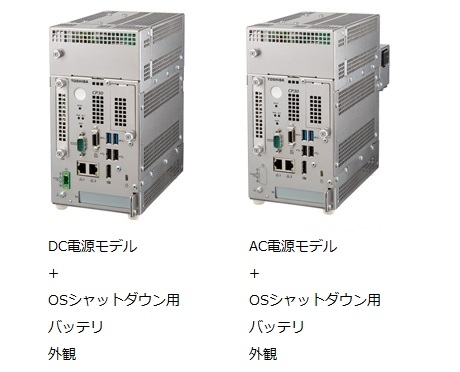

OSシャットダウン用バッテリ(オプション)

電源遮断時に自動的にバックアップ電源駆動に切り替えて、OSを正常にシャットダウンすることが可能です。なお、OSのシャットダウン中に復電した場合は、シャットダウン完了後にスタンバイ状態とするか、自動再起動とするかをシステム要件に合わせて選択することが可能です。

CP30 OSシャットダウン用バッテリ

設置形態

設置場所に応じて縦置き/横置き設置が可能です。また、システム装置内に固定するための本体固定スタンドをオプションとして用意しています。

CP30 設置形態


優れたメンテナンス性

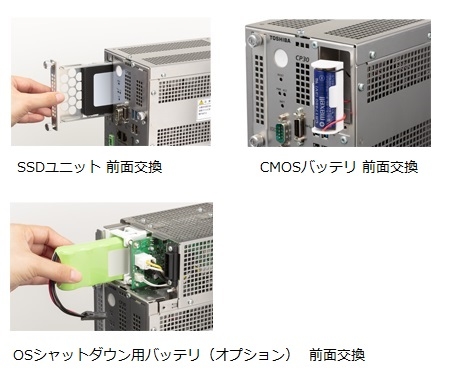

SSDユニット、CMOSバッテリ、OSシャットダウン用バッテリは、本体前面部から容易に交換が可能です。

CP30 メンテナンス性イメージ

セキュリティ・保護構造

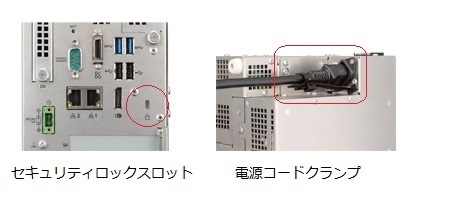

本体の盗難防止のため、セキュリティロックスロットを標準装備しています。また、AC電源モデルには、電源コードが誤って抜けてしまうことを防ぐための電源コードクランプを標準装備しています。

セキュリティ、誤操作防止イメージ

24時間連続稼働を支える技術と品質

24時間連続稼働を前提として、高品質・長寿命部品を採用し、ディレーティングを考慮したハードウェア設計を行っております。また、部品レベルでの単品試験を行った上で、お客様出荷構成での機能試験・製品仕様を十分満たす、温度試験を全出荷品で行い、徹底した品質管理を行っています。

製品の長期間供給・長期保守

CP30 model 300は、販売開始後5年間(2019年12月~2024年12月まで)の製品供給を行い、製造終了後7年間(2031年12月まで)の保守メンテナンスに対応します。

ロングライフ対応

通常の保守対応期間に加え、オプションで保守対応期間を3年間延長できる「ロングライフ対応」をつけることも可能です。

  • 「ロングライフ対応」は本体ご購入時のみ、ご購入いただけます。
    また、保守契約ではありませんので、別途、保守費用が必要です。
ロングライフメンテナンス イメージ

規格対応

ご注文時にRoHS指令・CEマーキング・UL・CCC対応製品とあらかじめご指定ください。
その他の海外規格をご希望の場合はご相談ください。
各規格の対応状況については、別途お問合せください。
なお、RoHS指令(2011/65/EU)の施行に伴い、欧州圏向けなどでCEマーキングが必要な場合には
CEマーキングにRoHS指令への適合を含みます。
CEマーキング適合が不要な場合には、RoHS規制物質不含有製品として出荷可能です。

  • RoHS規制物質不含有製品とは
    東芝 産業用コンピュータは、全構成部材の各仕入先より、RoHS不使用証明書を取得完了することを
    もって、RoHS規制物質不含有製品として提供しています。

RAS機能

RAS機能は、早期に本体内部の異常を検知し、それに応じた適切な対応により早期復旧を可能にします。 充実した状態監視機能で詳細な動作状態を知ることができ、さらにその内容がバッテリバックアップされたRASメモリに保存されますので後で原因解析をすることが可能です。また、外部接点入出力(DI/DO)機能により、接点入力(4点)、接点出力(4点)、本体電源ON/OFFや本体のイニシャライズを行うリモート入力(1点)制御が可能です。

仕様

仕様一覧表

この表は横スクロールできます。

仕様一覧表
製品名称 CP30 model 300
DC電源モデル AC電源モデル
プロセッサ メインプロセッサ

Intel Atom® x5-E3940プロセッサ(1.6GHz)

コア数/
スレッド数
4/4
キャッシュメモリ容量 2MB
メインメモリ※1 容量

4GB(4GB×1)または8GB(8GB×1)

メモリチェック方式 ECC
種別 DDR3L-SDRAM
動作速度 DDR3L-1600
補助記憶装置 内蔵SSD※2 オプション
インタフェース COMインタフェース RS-232C(D-SUB9ピン)×1
グラフィックインタフェース※3 DisplayPort×1(オンボードグラフィックス)
LANインタフェース 10BASE-T/100BASE-TX/1000BASE-T(自動切り替え) RJ45コネクタ×2ポート
Wake on LAN(本体ポートのみ対応)
USBインタフェース※4 USB3.0(TYPE A)×2、USB2.0(TYPE A)×2
DI/DOインタフェース※5 オプション
拡張インタフェース
PCI Express※6 1スロット(Low Plofile) コネクタタイプ(x4)、有効レーン(x1) PCI Express 2.0
入力
装置
キーボード オプション
マウス オプション
RAS機能 CPU温度上昇検出、筐体内温度検出、内部電圧検出、CMOSバッテリ状態監視、OSシャットダウン用バッテリ状態監視、メモリエラー検出、 ディジタル入出力※7(DI/DO 各4点、リモートON/OFFまたは リモートイニシャライズ用 1点)、ウォッチドッグタイマ監視(システム起動時/ システム稼働時)、ソフト電源オフ(シャットダウン)、リモートイニシャライズ、 リモートパワーオン/オフ、RASメモリへの異常情報保存、稼働時間監視機能、温度情報トレンド機能、シミュレーション機能
電源 (ワイドレンジ電源)※8
定格電圧 DC24V
許容電圧 DC20.4V-DC26.4V
定格電流 2A
定格電圧 AC100V-AC240V
許容電圧 AC85V-AC264V
許容周波数 50Hz/60Hz±3Hz
最大消費電力※9 50W 54W/72VA
省エネ法(2021年度基準)に基づくエネルギー消費効率 ※10 区分 1
対象外 ※11 対象外 ※11
寸法※12(mm)(突起部含まず) 縦置き時 114(W)×164(H)×174(D) 114(W)×172(H)×221(D)
横置き時 164(W)×114(H)×174(D) 172(W)×114(H)×221(D)
OSシャットダウン用バッテリ搭載 縦置き時 114(W)×222(H)×174(D) 114(W)×222(H)×221(D)
OSシャットダウン用バッテリ搭載 横置き時 222(W)×114(H)×174(D) 222(W)×114(H)×221(D)
質量( )内はOSシャットダウン用バッテリ搭載時 約2.5kg(約3.5kg) 約3.0kg(約4.0kg)
出荷同梱品 取扱説明書PDF(光学メディアに含入)、DC 電源プラグ(DC電源モデル時)、電源 コード(AC電源モデル時)、プロダクトリカバリメディア(OSプレインストール モデル時)、ゴム足
※ご発注機器構成により、上記に記載のない物品が同梱される場合があります。
ソフトウェア(OS)
※13※14
Windows® 10 IoT Enterprise 2019 LTSC (日本語・英語版) (64ビット)※15
Windows® 10 IoT Enterprise 2016 LTSB (日本語・英語版) (64ビット)※15

オプションハードウェア仕様

オプションハードウェア仕様一覧表

この表は横スクロールできます。

オプションハードウェア仕様一覧表
内蔵SSD ※2 容量:128GBまたは512GB 最大1ユニット実装可能
キーボード USBタイプ109キー(日本語)、104キー(英語)
マウス USBマウス(光学式)
OSシャット
ダウン用
バッテリ※5
バッテリタイプ ニッケル水素蓄電池
公称電圧/公称容量 DC 8.4V/2500 mAh
充電時間 ※16 最長約12時間
駆動時間 約10分
DI/DOインタフェース※5 ディジタル入出力(ハーフピッチ20ピン) DI( 4点)、DO(4点)、リモート入力(1点)
RAS端子台 DI 4点、DO 4点、リモート入力 1点
RASケーブル
両端ハーフピッチ20ピン オス ケーブル長 1mまたは2m
RAS端子台
取付パネル
簡易タイプ
本体固定スタンド 2式1セット
取扱説明書
(製本冊子)
本体取扱説明書、RASサポートソフトウェア取扱説明書

設置環境条件

設置環境条件一覧表

この表は横スクロールできます。

設置環境条件一覧表
設置
環境
  OSシャットダウン用
バッテリなし
OSシャットダウン用
バッテリあり
温度(動作時/保存時) メインメモリ容量 4GB時 0℃~50℃/-10℃~60℃ 0℃~40℃/-10℃~50℃
メインメモリ容量 8GB時 0℃~45℃/-10℃~60℃
湿度(動作時/保存時) 20%~80%RH(結露しないこと)/10%~90%RH(結露しないこと)
振動 動作時 4.9m/S²以下(JIS C60068-2-6:9~150Hz 1サイクル)
梱包時 19.6m/S²以下
衝撃(動作時/梱包時) 19.6m/S²以下 / 245m/S²以下
塵埃 0.3mg/m³以下(JEITA-IT-1004B Class B準拠)
腐食性ガス・薬品
検出されないこと(JEITA-IT-1004B Class A相当)
許容瞬停時間 DC電源モデル 1ms以内(定格電圧動作時)
AC電源モデル 20ms以内(定格入力時)
  • ※1 弊社産業用コンピュータ純正品メモリ以外の動作保証は致しかねます。
  • ※2 SSDの寿命予測に使用できるツール「SMARTサポートソフトウェア」はプレインストールされていません。OSプレインストールモデル時、本体内蔵ストレージドライブ内にインストールプログラムが格納されています。必要に応じてお客様にてインストールを実施しご使用ください。
  • ※3 本製品のDisplayPort はDisplay オーディオに対応しています。DisplayPort に接続したディスプレイから音声を出力する場合には、DisplayPort オーディオに対応したケーブルおよびディスプレイを使用してください。なお、DisplayPort はMST(Multi Stream Transport)非対応です。複数のディスプレイをデイジーチェーン接続して使用することはできません。
  • ※4 USBインタフェースは、USB機器すべての動作を保証するものではありません。
  • ※5 出荷時オプションのため、お客様での増設は行えません。
  • ※6 PCI Expressスロット(Low Profile)は、ボードサイズ(167.65mm(L)×68.90mm(H))以下が実装できます。
  • ※7 ディジタル入出力機能を使用するには、別途オプション(DI/DOインタフェース、RAS端子台、RASケーブル)が必要です。
  • ※8 本機(AC電源モデル時)には、PFC(力率改善)回路内蔵電源を搭載しております。UPS(無停電電源装置)を選定の際は、正弦波出力タイプをご使用ください。
  • ※9 消費電力の目安は、CP30本体がDC電源モデルの場合、拡張ボード等の周辺機器を何も接続していないとき、本体起動中および本体起動後にアプリケーションが動作していない状態で、最大約15W(OS シャットダウン用バッテリなし)/20W(OS シャットダウン用バッテリ充電中)です。CP30本体がAC電源モデルの場合、拡張ボード等の周辺機器を何も接続していないとき、本体起動中および本体起動後にアプリケーションが動作していない状態で、最大約16W(OS シャットダウン用バッテリなし)/22W(OS シャットダウン用バッテリ充電中)です。
  • ※10 エネルギー消費効率とは、中央演算処理装置、補助記憶装置及び主記憶装置の消費電力あたりの性能を幾何平均して得られる数値です。
  • ※11 搭載CPUが省エネ法で定める測定対象外であるため、省エネ法に基づく表示は対象外となります。
  • ※12 本体の縦置き、横置きに応じて、高さ方向にゴム足の高さ8mmを加算してください。
  • ※13 ここに記載のOSのうち、ご指定のOSがインストールされます。OSの供給期間は、OS供給元の販売期間により、変更させて頂く場合があります。
  • ※14 Windowsご使用時、以下の機能はサポートしていません。
    Windows Bitlocker、 省電力モード(サスペンド、ハイバネーション等)、高速スタートアップ、Windows Hello
  • ※15 プレインストール対象はWindows 10 IoT Enterprise 2019 LTSCまたは、Windows 10 IoT Enterprise 2016 LTSBのみとなります。他のバージョン、他のサービシングモデル、他のエディションは弊社サポート対象外となります。使用言語については、初回セットアップ時に日本語または英語のいずれかをご選択ください。
  • ※16 電源が供給されている場合、本体の起動状態にかかわらずOS シャットダウン用バッテリは充電されます。新しいOSシャットダウン用バッテリを初めて使用する場合や、無通電状態が1か月以上続いたOS シャットダウン用バッテリを使用する場合には、使用する前にソフトオフ状態で、OSシャットダウン用バッテリ内部の強制充電ボタンを押下して6 時間以上充電してください。外部入力電源断検出による自動シャットダウン1回分の消費電力を充電するためには、約6時間以上の充電が必要になります。
