2023年10月 更新
製品の主な特長
- Intel® Xeon® E3-1268L v5プロセッサ(2.4 GHz) 4コア搭載
- USB3.0×2、USB 2.0×4、LAN×3
- マルチモニタ対応
- ＲＡＳ機能
- ホットスワップ対応ミラーリングディスク搭載可能
- Windows® 10 IoT Enterprise 2019 LTSC、Windows® 10 IoT Enterprise 2016 LTSB、Windows®7、Windows Server® 2016、Red Hat® Enterprise Linux®7.5 Server準拠、MIRACLE LINUX 8 Asianux Inside対応
２４時間連続稼働を前提とした設計
24時間連続稼働を前提として、高信頼・長寿命部品を採用し、ディレーティングを考慮したハードウェア設計を行っております。また、部品レベルでの単品試験を行った上で、お客様出荷構成での機能試験・製品仕様（5℃～40℃）を十分満たす、温度試験を全品で行い、高い品質を保っております。
製品の長期間供給
FR2100T model 700は、販売開始後５年間（2018年5月～2023年5月まで）の製品供給、製造終了後７年間（2030年5月まで）の保守で、長期の製品供給と保守対応を実現しています。
（FR2100T model 700は、2024年5月まで販売期間を延長中です。）
ご案内文書：ラックマウント型産業用コンピュータ FR2100T model 700 供給期間、保守期間延長について Rev1(PDF形式)
ロングライフ対応
通常の保守対応期間に加え、オプションで保守対応期間を３年間延長できる「※ロングライフ対応」をつけることも可能です。
※「ロングライフ対応」は本体ご購入時のみ、ご購入いただけます。
また、保守契約ではありませんので、別途、保守費用が必要です。
規格対応
ご注文時にRoHS指令・CEマーキング・UL・CCC対応製品とあらかじめご指定ください。
KCマーク・BSMI・その他の海外規格をご希望の場合はご相談ください。
各規格の対応状況については、別途お問合せください。
なお、RoHS指令(2011/65/EU)の施行に伴い、欧州圏向けなどでCEマーキングが必要な場合には
CEマーキングにRoHS指令への適合を含みます。
CEマーキング適合が不要な場合には、RoHS規制物質不含有製品※として出荷可能です。
※ RoHS規制物質不含有製品とは
東芝 産業用コンピュータは、全構成部材の各仕入先より、RoHS不使用証明書を取得完了することをもって、RoHS規制物質不含有製品として提供しています。
本体レイアウト
（写真はオプション品の実装例です）
フロントメンテナンス構造
防塵フィルタ、プラグイン方式ＨＤＤ、冷却ファン、バッテリなどの寿命部品を本体前面部から容易に交換が可能です。

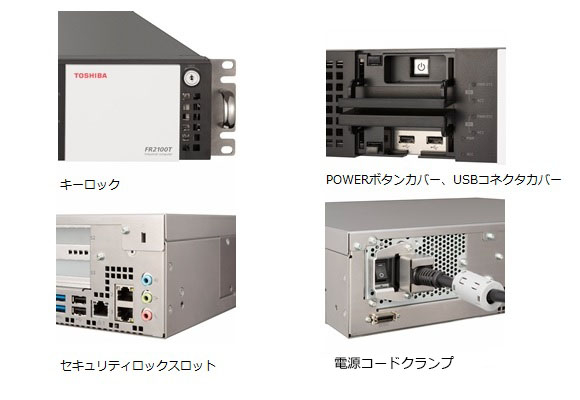

セキュリティ・保護構造
セキュリティ対策のため、フロントパネルのキーロックで施錠することにより、フロントパネルの着脱を制限し、ストレージなどへの不正なアクセスを遮断できます。さらにPOWERボタンカバーやUSBコネクタカバーをフロントパネル内部の専用ネジで固定することにより、本体POWERボタンやUSBコネクタへのアクセスも遮断できます。また、本体背面部には、セキュリティロックスロットを標準搭載しており、本体の盗難防止及び本体内部へのアクセスを遮断できます。
また、電源コードを本体に固定するためのクランプも標準装備しています。
従来機種からの強化ポイント
従来機からの仕様の強化一覧表
この表は横スクロールできます。
新機種 |
従来機種 |
||
|---|---|---|---|
| CPU | Intel® Xeon® E3-1268L v5(2.4GHz) | Intel® Core™ i7 3615QE(2.3GHz) | |
| チップセット | Intel® C236 Chipset | mobile Intel® HM76 Express | |
| メモリ | 搭載 メモリ |
DDR4-SDRAM（ECC付き） | DDR3-SDRAM（ECC付き） |
最大 |
16GB | 8GB | |
| HDD | シングルディスク 容量：2TB 2ユニット実装可能 または、 ホットスワップ対応ミラーリングディスク 容量：2TB 1セット実装可能 （小容量(500GB）タイプカスマイズオプション有） |
シングルディスク 容量：160GBまたは１TB 2ユニット実装可能 または、 ホットスワップ対応ミラーリングディスク 容量：160GBまたは500GB 1セット実装可能 |
|
| SSD |
シングルディスク 容量：128GBまたは512GB ホットスワップ対応ミラーリングディスク 容量：160GBまたは400GB |
||
| 拡張インタフェース | タイプA PCI Express×2スロット（ハーフ1、フル1） PCI×2スロット
（ハーフ1、フル1） |
タイプA PCI×3スロット（ハーフ2、フル1）
|
|
タイプB PCI Express×1スロット（フル1） PCI×3スロット （ハーフ2、フル1） |
タイプB PCI×２スロット（ハーフ1、フル1） PCI Express×2スロット（ハーフ１、フル1） |
||
| グラフィック機能 | CPU内蔵グラフィック | ||
LANインタフェース |
通信 速度 |
10BASE-T/100BASE-TX/1000BASE-T | |
| ポート数 | 3ポート | 2ポート | |
| USBインタフェース |
USB 2.0：4ポート |
||
ＲＡＳ機能
ＲＡＳ機能は、早期に本体内部の異常を検知し、それに応じた適切な対応により早期復旧を可能にします。
充実した状態監視機能で詳細な動作状態を知ることができ、さらにその内容がバッテリバックアップされたＲＡＳメモリに保存されますので後で原因解析をすることが可能です。また、外部接点入出力（DI/DO）（オプション）機能により、接点入力(4点）、接点出力（4点）、本体電源ON/OFFや本体のイニシャライズを行うリモート制御が可能です。
オプションソフトウェア
Windowsプレインストールモデル用の本体出荷時オプションとして、以下のソフトウェアをご提供いたします。
（光学メディア添付での出荷形態となります。）
■バックアップ・リストアツール
「Symantec Ghost Solution Suite」(Windows版）
簡単な画面操作でOSやアプリケーションプログラムを含めたシステムデータのバックアップ／
リストアが行えます。
■ホワイトリスト型セキュリティソフトウェア
「McAfee Embedded Control」(Windows版）
あらかじめ登録されたアプリケーションプログラムのみの実行を許可し、未登録のプログラムの
動作をブロックします。これにより、マルウェアの感染を防ぎ、セキュリティ脅威を阻止します。
仕様
仕様一覧表
この表は横スクロールできます。
| 製品名称 | FR2100T model 700 | ||
|---|---|---|---|
| シングルディスクモデル | ミラーリングディスクモデル | ||
| プロセッサ | メイン プロセッサ |
Intel® Xeon® E3-1268L v5（2.4GHz）4コア | |
| コア数／スレッド数※1 | 4／8 | ||
| 2次キャッシュメモリ | 256KB／コア（メインプロセッサに内蔵） | ||
3次共有キャッシュメモリ |
8MB（メインプロセッサに内蔵） | ||
| チップセット | Intel® C236 Chipset | ||
| メインメモリ※2 | 容量 | 最小4GB（4GB×1）、最大16GB(8GB×2） | |
| 構成 | DIMM 2ソケット、DDR4-SDRAM（DDR4-2133/PC4-17000） | ||
| メモリ チェック |
ECC | ||
| 補助記憶装置 | 内蔵HDD | オプション（オプションハードウェアよりご選択願います。） | |
| 内蔵SSD※18 | |||
| 内蔵 DVD-ROM※3 |
|||
| 内蔵DVDスーパマルチ※3※4 | |||
| RAID対応 | － | RAID1 | |
| インタフェース | COMインタフェース | RS-232C（D-SUB9ピン）×2 | |
| グラフィックインタフェース | RGB×1ch DVI-D×1ch |
||
| LANインタフェース | 10BASE-T/100BASE-TX/1000BASE-T（自動切り替え） RJ45コネクタ×3ポート Wake on LAN（本体ポートのみ対応） |
||
| サウンドインタフェース※5 | LINE IN／OUT、MIC IN（3.5Φミニジャック） | ||
| USBインタフェース※6 | USB3.0(TYPE A）×2ポート（背面） キーボード、マウス接続時2ポート使用 |
||
| DI/DOインタフェース | オプション | ||
| 拡張インタフェース | オプション |
||
| 入力装置 | キーボード | オプション | |
| マウス | オプション | ||
| RAS機能 | ファン停止検出、CPU温度上昇検出、筐体内温度検出、内部電圧検出、メモリエラー検出、ディジタル入出力※7（DI/DO 各4点、リモートON/OFFまたはリモートイニシャライズ用 1点）、ウォッチドッグタイマ監視（システム起動時／システム稼働時）、ミラーリングディスク監視、ソフト電源オフ（シャットダウン）、リモートイニシャライズ、リモートパワーオン／オフ、RASメモリへの異常情報保存、稼働時間監視機能、温度情報トレンド機能、シミュレーション機能 | ||
| 電源（ワイドレンジ電源）※8 | 定格電圧AC100V-AC240V、 許容電圧AC85V～AC264V、許容周波数 50Hz/60Hz±3Hz | ||
| 最大消費電力※9 | 278W / 290VA | ||
省エネ法（2021年度基準）に基づくエネルギー消費効率 ※10 |
区分 | 1 | |
| 値 | 16.3 | 12.2 | |
| 寸法・質量 | 430(W)×87(H)×470(D)mm（突起部含まず） |
||
| 出荷同梱品 | 取扱説明書PDF（光学メディアに含入）、電源コード（１本）、電源コードクランプ（１個）、ゴム足（４個）、ラックマウント取付金具（１式）、セキュリティキー（１式）、プロダクトリカバリメディア（OSプレインストールモデル時）※11 ※ご発注機器構成により、上記に記載のない物品が同梱品される場合があります。 |
||
| ソフトウェア（OS）※12※13 | Windows® 7 Professional SP1 （日本語版/英語版） (32ビット／64ビット）※14 | ||
| Windows® 10 IoT Enterprise 2019 LTSC （日本語・英語版） (64ビット）※15 | |||
| Windows® 10 IoT Enterprise 2016 LTSB （日本語・英語版） (64ビット）※15 | |||
| Windows Server® 2016 Standard（日本語/英語版） (64ビット）※16 | |||
| Red Hat® Enterprise Linux®7.5 Server準拠 | |||
| MIRACLE LINUX 8 Asianux Inside（64ビット）※17 | |||
オプションハードウェア仕様
オプションハードウェア仕様一覧表
この表は横スクロールできます。
| 増設用メインメモリ | DDR4-SDRAM（DDR4-2133/PC4-17000） 4GB/8GB 選択 |
|
|---|---|---|
| 内蔵HDD | シングルディスクモデル 容量：2TB 2ユニット実装可能 |
|
| ミラーリングディスクモデル 容量：2TB 1セット実装可能（ホットスワップ対応） （小容量(500GB）タイプカスマイズオプション有） |
||
| 内蔵SSD※18 | シングルディスクモデル 容量:128GB または512GB 2ユニット実装可能 | |
| ミラーリングディスクモデル容量:160GBまたは400GB 2ユニット実装（ホットスワップ対応） | ||
| 内蔵DVD-ROM ※3 | 再生メディア DVD-ROM、CD-ROM、DVD-R、DVD+R、DVD-RW、DVD+RW、DVD-RAM、CD-R、CD-RW |
|
| 内蔵DVDスーパマルチ ※3※4 | 記録／再生メディア DVD-ROM、CD-ROM、DVD-R、DVD+R、DVD-RW、DVD+RW、DVD-RAM、CD-R、CD-RW |
|
| キーボード | USBタイプ109キー（日本語OS指定時）、104キー（英語OS指定時） | |
| マウス | USBタイプ（光学式） | |
| DI/DOインタフェース ※3 | DI/DOボード ディジタル入出力（ハーフピッチ20ピン） DI（4点）、DO（4点）、リモート入力（1点） |
|
拡張インタフェース |
本体発注時、タイプAまたはタイプBを選択 | |
タイプA |
PCI Express(x16) ×1スロット（フルサイズ）※19 PCI Express 3.0 | |
| PCI Express(x4) ×1スロット（ハーフサイズ）※19 PCI Express 3.0 | ||
| PCI ×2スロット（ハーフサイズ1、フルサイズ1）※20 PCI 2.2 | ||
| タイプ B |
PCI Express(x16) ×1スロット（フルサイズ）※19 PCI Express 3.0 | |
| PCI ×3スロット（ハーフサイズ2、フルサイズ1）※20 PCI 2.2 | ||
| RAS端子台 | DI 4点、DO 4点、リモート入力 1点 | |
| RASケーブル | 両端ハーフピッチ20ピン オス 最大2m | |
| RAS端子台取付パネル | 簡易タイプ | |
| スライドレール | ２段式スライドレール（２式１セット） | |
| スライドレール用サポート金具 | スライドレールをラックに肯定するための金具（1セット） | |
| 取扱説明書（製本冊子） | 本体取扱説明書、RASサポートソフトウェア取扱説明書、RAIDコントローラ取扱説明書 | |
| MIRACLE LINUX 8 Asianux Inside プロダクトリカバリーメディア |
1式 | |
オプションソフトウェア仕様
オプションソフトウェア仕様一覧表
この表は横スクロールできます。
バックアップリストア／ツール |
１ライセンス（本体１台分） |
|---|---|
ホワイトリスト型セキュリティソフトウェア |
１ライセンス（本体１台分） |
設置環境条件
設置環境条件一覧表
この表は横スクロールできます。
| 設置環境 | 温度 （動作時／保存時） |
5℃～40℃／-10℃～50℃ | |
|---|---|---|---|
| 湿度 （動作時／保存時） |
20%～80%RH（結露しないこと）／10%～90%RH（結露しないこと） | ||
| 振動 | 動作時 ※21 |
2.0m/S²以下（JIS C60068-2-6：9～150Hz 1サイクル） | |
| 梱包時 | 19.6m/S²以下 | ||
| 衝撃 （動作時／梱包時） |
19.6m/S²以下 / 245m/S²以下 | ||
| 塵埃 | 0.3mg/m³以下（JEITA IT-1004B Class B準拠） | ||
| 腐食性ガス・薬品 | 検出されないこと（JEITA-IT-1004B Class A相当） | ||
| 許容瞬停時間 | 20ms以内（定格電圧動作時） | ||
- ※1 ハイパースレッディング機能の出荷設定は無効です。本機能を有効にするには、あらかじめBIOS設定の変更が必要です。
- ※2 32ビットOS搭載時、メインメモリを4GBの容量で実装した場合は、PCIデバイスなどのメモリアドレス領域を確保するために、ご利用可能なメモリ容量は、約2.1GB程度になります。デュアルチャンネルメモリ構成にする場合は、同容量のメモリモジュールを対に実装する必要があります。なお、弊社産業用コンピュータ純正品メモリ以外の組み合わせの動作保証は致しかねます。
- ※3 出荷時オプションのため、お客様での増設は行えません。
- ※4 ライティングソフトは添付されません。各OSが標準サポートする書き込み機能をご利用ください。
- ※5 接続する機器は以下の仕様のものをご使用ください。
端子別最大電圧一覧表
この表は横スクロールできます。
| 端子名 | 最大電圧 | 備考 |
|---|---|---|
| LINE IN | 1Vrms | 入力インピーダンス 10KΩ |
| LINE OUT | 1Vrms | 負荷インピーダンス 10K～600KΩ |
| MIC IN | 0.1Vrms | 入力インピーダンス 10KΩ |
- ※6 USBインタフェースは、USB機器すべての動作を保証するものではありません。
- ※7 ディジタル入出力機能を使用するには、別途オプション（DI/DOインタフェース、RAS端子台、RASケーブル）が必要です。
- ※8 本製品には、PFC（力率改善）回路内蔵電源を搭載しています。
UPS（無停電電源装置）を選定の際は、正弦波出力タイプをご使用ください。 - ※9 消費電力の目安は、FR2100T model 700本体（メモリ8GB×2、HDD×2、拡張ボードなし、USB機器なし）に周辺機器を何も接続しない状態のとき、本体起動中で最大約121W、起動後アプリケーションが動作していない状態で約82Wとなります。
- ※10 エネルギー消費効率とは、中央演算処理装置、補助記憶装置及び主記憶装置の消費電力あたりの性能を幾何平均して得られる数値です。
- ※11 プレインストールOSがMIRACLE LINUX 8 Asianux Insideの場合、プロダクトリカバリーメディアは有償となります。
- ※12 ここに記載のOSのうち、ご指定のOSがインストールされます。
OSの供給期間は、OS供給元の販売期間により、変更させて頂く場合があります。 - ※13 Windowsご使用時、以下の機能はサポートしていません。
Windows Bitlocker、Windows XPモード、省電力モード（サスペンド、ハイバネーション等）、高速スタートアップ、Windows Hello - ※14 本製品は、USB3.0規格対応のUSBコントローラのみを搭載しておりUSB1.0やUSB2.0規格対応のUSBコントローラは搭載していません。Windows 7のイン ストールメディアにはUSB3.0ドライバが含まれていないため、OSのインストール時にUSB接続のキーボードやマウスの操作が行えません。
Ｗindows 7をご使用の際は、Windows 7プレインストールモデルの利用をご検討ください。 - ※15 プレインストール対象はWindows 10 IoT Enterprise 2019 LTSCまたは、Windows 10 IoT Enterprise 2016 LTSBのみとなります。他のバージョン、他 のサービシングモデル、他のエディションは弊社サポート対象外となります。使用言語については、初回セットアップ時に日本語または英語のいずれかをご選択くださ い。
- ※16 クライアントアクセスライセンス(CAL)は、Windows Server CALが5ライセンス含まれています。その他特定の機能を利用するためのCALは含まれておりません。 CALの追加が必要な際は、追加オプションWindows CALからご選択ください。
- ※17 OSのリカバリーイメージは、内蔵ストレージ内に格納されております。メディアでの提供をご希望の場合は有償となります。
- ※18 SSDの寿命予測に使用できるツール「SMARTサポートソフトウェア」はプレインストールされていません。OSプレインストールモデル時、本体内蔵ディスク内にインストールプログラムが格納されています。必要に応じてお客様にてインストールを実施しご使用ください。また、ミラーリングディスクモデルでは、HDDとSSDの混在はできません。
- ※19 PCI Expressスロット（ハーフサイズ）は、ボードサイズ（167.65mm（L）×111.15mm（H））以下が実装できます。PCI Expressスロット（フルサイズ）は、ボードサ イズ（312mm（L）×111.15mm（H））以下が実装できます。
- ※20 PCIスロット（ハーフサイズ）は、ボードサイズ（174.63mm（L）×106.68mm（H）以下）が実装できます。
PCIスロット（フルサイズ）は、ボードサイズ（312mm（L）×106.68mm（H）以下）が実装できます。
実装可能なPCIボードは、5Vキーのボード、5V/3.3V共用キーのボードとなります。（3.3Vキーのみのボードは実装不可） - ※21 光学ドライブ装置の動作中を除きます。
