スリム型産業用コンピュータ
FA2100T model 700

実績と信頼、最新技術をコンパクトに凝縮

スリム型産業用コンピュータ FA2100T model 700イメージ

2024年3月 更新

(FA2100T model 700は、2024年2月に販売を終了しております。)
供給期間についての詳細はこちらをご覧下さい。

製品の主な特長

  • Intel® Xeon® E3-1268L v5プロセッサ (2.4 GHz) 4コア搭載
  • USB3.0×2ポート、USB 2.0×4ポート、ギガビットLAN(Ethernet)×3ポート
  • マルチモニタ対応
  • RAS機能
  • ホットスワップ対応ミラーリングディスク搭載可能
  • Windows® 10 IoT Enterprise 2019 LTSC、Windows® 10 IoT Enterprise 2016 LTSB、Windows®7、Windows Server® 2016、Red Hat® Enterprise Linux®7.5 Server準拠、MIRACLE LINUX 8 Asianux Inside対応

24時間連続稼働を前提とした設計

24時間連続稼働を前提として、高信頼・長寿命部品を採用し、ディレーティングを考慮したハードウェア設計を行っております。また、部品レベルでの単品試験を行った上で、お客様出荷構成での機能試験・製品仕様(5℃~40℃)を十分満たす、温度試験を全品で行い、高い品質を保っております。

製品の長期間供給

FA2100T model 700は、販売開始後5年間(2017年10月~2022年10月まで)の製品供給、製造終了後7年間(2029年10月まで)の保守で、長期の製品供給と保守対応を実現しています。

(FA2100T model 700は、2024年2月まで販売期間を延長しておりました。)

ご案内文書:スリム型産業用コンピュータ FA2100T model 700 供給期間、保守期間の延長について (PDF形式)

ロングライフ対応

通常の保守対応期間に加え、オプションで保守対応期間を3年間延長できる「ロングライフ対応」をつけることも可能です。

  • 「ロングライフ対応」は本体ご購入時のみ、ご購入いただけます。
    また、保守契約ではありませんので、別途、保守費用が必要です。
ロングライフメンテナンス イメージ

規格対応

ご注文時にRoHS指令・CEマーキング・UL・CCC対応製品とあらかじめご指定ください。
KCマーク・BSMI・その他の海外規格をご希望の場合はご相談ください。
各規格の対応状況については、別途お問合せください。
なお、RoHS指令(2011/65/EU)の施行に伴い、欧州圏向けなどでCEマーキングが必要な場合には
CEマーキングにRoHS指令への適合を含みます。
CEマーキング適合が不要な場合には、RoHS規制物質不含有製品として出荷可能です。

  • RoHS規制物質不含有製品とは
    東芝 産業用コンピュータは、全構成部材の各仕入先より、RoHS不使用証明書を取得完了することを
    もって、RoHS規制物質不含有製品として提供しています。

外形寸法を変えない

外形寸法は、100(W)×310(H)×340(D)mm(寸法は突起部不含)で、FA2100シリーズ共通寸法となっています。

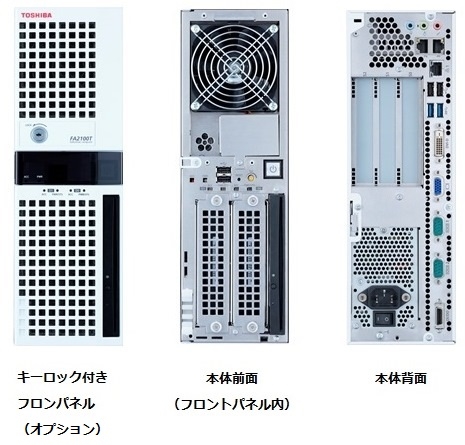

FA2100T外観イメージ写真

(写真はオプション品の実装例です)

使いやすさ

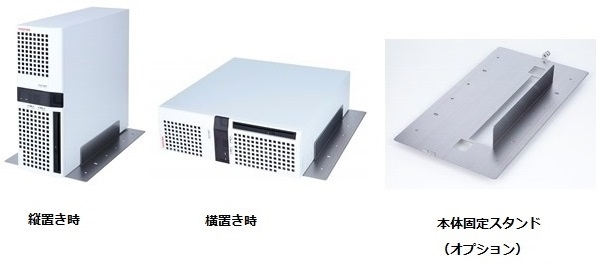

縦置き、横置き設置が可能なため、設置スペースを十分確保できないような盤や装置内でのスペースを有効にご利用いただけます。

わずかなスペースを有効利用

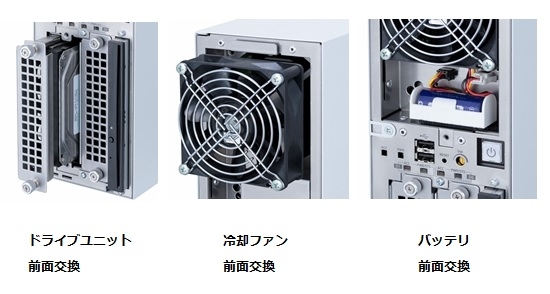

優れたメンテナンス性

ドライブユニット、冷却ファン、バッテリなどの寿命部品を本体前面から容易に交換が可能です。

優れたメンテナンス性

セキュリティ・保護構造

セキュリティ対策のため、キーロック付きフロントパネル(オプション)で施錠することにより、フロントパネルの着脱を制限し、ストレージなどへの不正なアクセスを遮断できます。さらにフロントスイッチカバー()をフロントパネル内部の専用ネジで固定することにより、USBコネクタや本体POWERボタンなどへのアクセスも遮断できます。また、本体背面部には、本体ロック金具やセキュリティロックスロットを標準搭載しており、本体の盗難防止及び本体内部へのアクセスを遮断できます。

FA2100T セキュリティ構造説明イメージ

電源コードを本体に固定するためのクランプも標準装備しています。

ACケーブル抜け防止クランプ イメージ

従来機種からの強化ポイント

従来機からの仕様の強化一覧表

従来機からの仕様の強化一覧表

新機種
FA2100T model 700

従来機種
FA2100SS model 500

CPU Intel® Xeon® E3-1268L v5(2.4GHz) Intel® Core™ i7 3615QE(2.3GHz)
チップセット Intel® C236 Chipset mobile Intel® HM76 Express
メモリ 搭載
メモリ
DDR4-SDRAM(ECC付き) DDR3-SDRAM(ECC付き)

最大
容量

16GB 8GB
HDD シングルディスク
容量:2TB 2ユニット実装可能
または、
ホットスワップ対応ミラーリングディスク
容量:2TB 1セット実装可能
(小容量(500GB)タイプカスマイズオプション有)
シングルディスク
容量:160GBまたは1TB 2ユニット実装可能
または、
ホットスワップ対応ミラーリングディスク
容量:160GBまたは500GB
1セット実装可能
SSD シングルディスク 容量:128GBまたは512GB
ホットスワップ対応ミラーリングディスク 容量:160GBまたは400GB
拡張スロット

タイプA

PCI×1スロット(空き)、

PCI Express×2スロット(空き)

PCI×2スロット(空き)、
PCI Express×1スロット(空き)
タイプB
PCI×2スロット(空き)
PCI Express×1スロット(空き)
グラフィック機能 CPU内蔵グラフィック
Ethernet
I/F
通信
速度
10BASE-T/100BASE-TX/1000BASE-T
チャンネル数 3ポート 2ポート
USBインタフェース

USB 2.0:4ポート
USB 3.0:2ポート

RAS機能

RAS機能は、早期に本体内部の異常を検知し、それに応じた適切な対応により早期復旧を可能にします。
充実した状態監視機能で詳細な動作状態を知ることができ、さらにその内容がバッテリバックアップされたRASメモリに保存されますので後で原因解析をすることが可能です。また、外部接点入出力(DI/DO)(オプション)機能により、接点入力(4点)、接点出力(4点)、本体電源ON/OFFや本体のイニシャライズを行うリモート制御が可能です。

オプションソフトウェア

Windowsプレインストールモデル用の本体出荷時オプションとして、以下のソフトウェアをご提供いたします。 (光学メディア添付での出荷形態となります。)

■バックアップ・リストアツール
「Symantec Ghost Solution Suite」(Windows版)

簡単な画面操作でOSやアプリケーションプログラムを含めたシステムデータのバックアップ/リストアが行えます。

■ホワイトリスト型セキュリティソフトウェア
「McAfee Embedded Control」(Windows版)

あらかじめ登録されたアプリケーションプログラムのみの実行を許可し、未登録のプログラムの 動作をブロックします。これにより、マルウェアの感染を防ぎ、セキュリティ脅威を阻止します。

仕様

仕様一覧表

仕様一覧表
製品名称   FA2100T model 700
シングルディスクモデル ミラーリングディスクモデル
プロセッサ メイン
プロセッサ
Intel® Xeon® E3-1268L v5(2.4GHz)4コア
コア数/スレッド数※1 4/8
2次キャッシュメモリ 256KB/コア(メインプロセッサに内蔵)

3次共有キャッシュメモリ

8MB(メインプロセッサに内蔵)
チップセット Intel® C236 Chipset
メインメモリ※2 容量 最小4GB(4GB×1)、最大16GB(8GB×2)
構成 DIMM 2ソケット、DDR4-SDRAM(DDR4-2133/PC4-17000)
メモリ
チェック
ECC
補助記憶装置 内蔵HDD オプション(オプションハードウェアよりご選択願います。)
内蔵SSD※20
内蔵
DVD-ROM※3
内蔵DVDスーパマルチ※3※4
RAID対応 RAID1
インタフェース COMインタフェース RS-232C(D-SUB9ピン)×2
グラフィックインタフェース

RGB×1ch DVI-D×1ch
CPU内蔵グラフィック機能

LANインタフェース 10BASE-T/100BASE-TX/1000BASE-T(自動切り替え) RJ45コネクタ×3ポート
Wake on LAN(本体ポートのみ対応)
サウンドインタフェース※5 LINE IN/OUT、MIC IN(3.5Φミニジャック)
USBインタフェース※6

USB3.0(TYPE A)×2ポート(背面)
USB2.0(TYPE A)×4ポート(前面/背面各2ポート)

キーボード、マウス接続時2ポート使用

DI/DOインタフェース オプション
拡張インタフェース 本体発注時、タイプAまたはタイプBを選択
タイプA

PCI Express( x16)※7 1スロット(ハーフサイズ) PCI Express 3.0

PCI Express( x4)※7  1スロット(ハーフサイズ) PCI Express 3.0

PCI ※8 1スロット(ハーフサイズ) PCI 2.2
タイプB PCI Express( x16)※7 1スロット(ハーフサイズ) PCI Express 3.0
PCI ※8 2スロット(ハーフサイズ) PCI 2.2
フロントパネル キーロックの有無やTOSHIBAロゴの有無を選択
入力装置 キーボード USBタイプ 109キー(日本語OS指定時)、104キー(英語版OS指定時)
マウス USBタイプ(光学式)
RAS機能 ファン停止検出、CPU温度上昇検出、筐体内温度検出、内部電圧検出、メモリエラー検出、ディジタル入出力 ※9(DI/DO 各4点、リモートON/OFFまたはリモートイニシャライズ用 1点)、ウォッチドッグタイマ監視(システム起動時/システム稼働時)、RAID監視(ミラーリングディスクモデルのみ)、ソフト電源オフ(シャットダウン)、リモートイニシャライズ、リモートパワーオン/オフ、RASメモリへの異常情報保存、稼働時間監視機能、温度情報トレンド機能、シミュレーション機能
電源(ワイドレンジ電源)※10 定格電圧AC100V-AC240V、 許容電圧AC85V~AC264V、許容周波数 50Hz/60Hz±3Hz
最大消費電力※11 278W / 290VA
省エネ法(2021年度基準)に基づくエネルギー消費効率 ※12 区分 1
16.8 12.7
寸法・質量

縦置き時:100(W)×310(H)×340(D)mm(突起部、スタンド不含)
横置き時:310(W)×100(H)×340(D)mm(突起部、スタンド不含)
質量:約10Kg

出荷同梱品 取扱説明書PDF(光学メディアに含入)、電源コード(1本)、電源コードクランプ(1個)、ゴム足(4個)、プロダクトリカバリメディア(OSプレインストールモデル時)※13、キーボード、マウス
※ご発注機器構成により、上記に記載のない物品が同梱品される場合があります。
ソフトウェア(OS)※14※15 Windows® 10 IoT Enterprise 2019 LTSC (日本語・英語版) (64ビット)※16
Windows® 10 IoT Enterprise 2016 LTSB (日本語・英語版) (64ビット)※16
Windows® 7 Professional SP1 (日本語版/英語版) (32ビット/64ビット)※17
Windows Server® 2016 Standard(日本語/英語版) (64ビット)※18
Red Hat® Enterprise Linux®7.5 Server準拠
MIRACLE LINUX 8 Asianux Inside(64ビット)※19

オプションハードウェア仕様

オプションハードウェア仕様一覧表

オプションハードウェア仕様一覧表
増設用メインメモリ DDR4-SDRAM(DDR4-2133/PC4-17000)
4GB/8GB 選択
内蔵HDD シングルディスクモデル
容量:2TB 2ユニット実装可能
ミラーリングディスクモデル
容量:2TB 1セット実装可能(ホットスワップ対応)
(小容量(500GB)タイプカスマイズオプション有)
内蔵SSD ※20 シングルディスクモデル
容量:128GBまたは512GB 2ユニット実装可能
ミラーリングディスクモデル
容量:160GBまたは400GB 2ユニット実装(ホットスワップ対応)
内蔵DVD-ROM ※3 再生メディア
DVD-ROM、CD-ROM、DVD-R、DVD+R、DVD-RW、DVD+RW、DVD-RAM、CD-R、CD-RW
内蔵DVDスーパマルチ ※3※4 記録/再生メディア
DVD-ROM、CD-ROM、DVD-R、DVD+R、DVD-RW、DVD+RW、DVD-RAM、CD-R、CD-RW
DI/DOインタフェース ※3 DI/DOボード
ディジタル入出力(ハーフピッチ20ピン) DI(4点)、DO(4点)、リモート入力(1点)
RAS端子台 DI 4点、DO 4点、リモート入力 1点
RASケーブル 両端ハーフピッチ20ピン オス 最大2m
RAS端子台取付パネル 簡易タイプ
本体固定スタンド 1式
取扱説明書(製本冊子) 本体取扱説明書、RASサポートソフトウェア取扱説明書、RAIDコントローラ取扱説明書
MIRACLE LINUX 8 Asianux Inside
プロダクトリカバリーメディア
1式

オプションソフトウェア仕様

オプションソフトウェア仕様一覧表

オプションソフトウェア仕様一覧表

バックアップリストア/ツール
「Symantec Ghost Solution Suite」
(Windows版)

1ライセンス(本体1台分)

ホワイトリスト型セキュリティソフトウェア
「McAfee Embedded Control」
(Windows版)

1ライセンス(本体1台分)

設置環境条件

設置環境条件一覧表

設置環境条件一覧表
設置環境 温度
(動作時/保存時)
5℃~40℃/-10℃~50℃
湿度
(動作時/保存時)
20%~80%RH(結露しないこと)/10%~90%RH(結露しないこと)
振動 動作時
※21
HDD構成時:2.0m/S²以下(JIS C60068-2-6:9~150Hz 1サイクル)
SSD構成時:4.9m/S²以下(JIS C60068-2-6:9~150Hz 1サイクル)
梱包時 19.6m/S²以下
衝撃
(動作時/梱包時)
19.6m/S²以下 / 245m/S²以下
塵埃 0.3mg/m³以下(JEITA IT-1004B Class B準拠)
腐食性ガス・薬品 検出されないこと(JEITA-IT-1004B Class A相当)
許容瞬停時間 20ms以内(定格電圧動作時)
  • ※1 ハイパースレッディング機能の出荷設定は無効です。本機能を有効にするには、あらかじめBIOS設定の変更が
    必要です。
  • ※2 32ビットOS搭載時、メインメモリを4GBの容量で実装した場合は、PCIデバイスなどのメモリアドレス領域を確保
    するために、ご利用可能なメモリ容量は、約2.1GB程度になります。デュアルチャンネルメモリ構成にする場合は、
    同容量のメモリモジュールを対に実装する必要があります。なお、弊社産業用コンピュータ純正品メモリ以外の組み
    合わせの動作保証は致しかねます。
  • ※3 出荷時オプションのため、お客様での増設は行えません。
  • ※4 ライティングソフトは添付されません。各OSが標準サポートする書き込み機能をご利用ください。
  • ※5 接続する機器は以下の仕様のものをご使用ください。

端子別最大電圧一覧表

端子別最大電圧一覧表
端子名 最大電圧 備考
LINE IN 1Vrms 入力インピーダンス 10KΩ
LINE OUT 1Vrms 負荷インピーダンス 10K~600KΩ
MIC IN 0.1Vrms 入力インピーダンス 10KΩ
  • ※6 USBインタフェースは、USB機器すべての動作を保証するものではありません。
  • ※7 PCI Expressスロットの場合、ボードサイズ(167.65mm(L)×111.15mm(H))以下が実装できます。
  • ※8 PCIスロットの場合、ボードサイズ(174.63mm(L)×106.68mm(H)以下)が実装できます。 実装可能なPCIボードは、5Vキーのボード、5V/3.3V共用キーのボードとなります。(3.3Vキーのみの ボードは実装不可)
  • ※9 ディジタル入出力機能を使用するには、別途オプション(DI/DOインタフェース、RAS端子台、RASケーブル)が必要です。
  • ※10 本製品には、PFC(力率改善)回路内蔵電源を搭載しています。
    UPS(無停電電源装置)を選定の際は、正弦波出力タイプをご使用ください。
  • ※11 消費電力の目安は、FA2100T model 700本体(メモリ8GB×2、HDD×2、拡張ボードなし、USB
    機器なし)に周辺機器を何も接続しない状態のとき、本体起動中で最大約160W、起動後アプリケー
    ションが動作していない状態で約90Wとなります。
  • ※12 エネルギー消費効率とは、中央演算処理装置、補助記憶装置及び主記憶装置の消費電力あたりの性能を幾何平均して得られる数値です。
  • ※13 プレインストールOSがMIRACLE LINUX 8 Asianux Insideの場合、プロダクトリカバリーメディアは有償となります。
  • ※14 ここに記載のOSのうち、ご指定のOSがインストールされます。
    OSの供給期間は、OS供給元の販売期間により、変更させて頂く場合があります。
  • ※15 Windowsご使用時、以下の機能はサポートしていません。
    Windows Bitlocker、Windows XPモード、省電力モード(サスペンド、ハイバネーション)、高速スタートアップ、Windows Hello
  • ※16 プレインストール対象はWindows 10 IoT Enterprise 2019 LTSCまたは、Windows 10 IoT Enterprise 2016 LTSBのみとなります。他のバージョン、 他のサービシングモデル、他のエディションは弊社サポート対象外となります。使用言語については、 初回セットアップ時に日本語または英語のいずれかをご選択ください。
  • ※17 本製品は、USB3.0規格対応のUSBコントローラのみを搭載しておりUSB1.0やUSB2.0規格対応 のUSBコントローラは搭載していません。Windows 7のインストールメディアにはUSB3.0ドライバが 含まれていないため、OSのインストール時にUSB接続のキーボードやマウスの操作が行えません。 Windows 7をご使用の際は、Windows 7プレインストールモデルの利用をご検討ください。
  • ※18 クライアントアクセスライセンス(CAL)は、Windows Server CALが5ライセンス含まれています。その他特定の機能を利用するためのCALは含まれておりません。
  • ※19 OSのリカバリーイメージは、内蔵ストレージ内に格納されております。メディアでの提供をご希望の場合は有償となります。
  • ※20 SSDの寿命予測を行うツール「SMARTサポートソフトウェア」はプレインストールされておりません。OSプレインストールモデル時、本体内蔵ディスク内にインストールプログラムが格納されております。必要に応じてお客様にてインストールを実施しご使用ください。また、ミラーリングディスクモデルでは、HDDとSSDの混在はできません。
  • ※21 光学ドライブ装置の動作中を除きます。
