スリム型産業用コンピュータ
FA2100SS model 400

信頼性実績のあるプラットフォームでコストパフォーマンスの高いモデルを追加

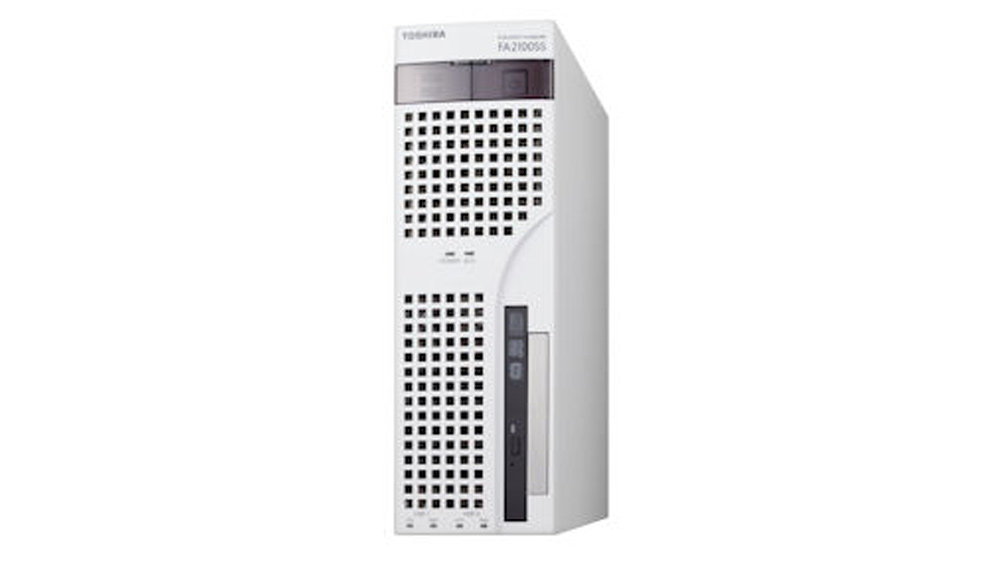

スリム型産業用コンピュータ FA2100SS model 400イメージ

2020年6月 更新

(FA2100SS model 400は2020年5月に販売を終了しております。)
供給期間についての詳細はこちらをご覧下さい。

製品の主な特長

  • Intel® Celeron® 1020Eプロセッサ(2.2 GHz) 2コア搭載
  • USB3.0×2ポート、USB 2.0×4ポート、ギガビットLAN(Ethernet)×2ポート
  • マルチモニタ対応
  • RAS機能
  • ホットスワップ対応ミラーリングディスク搭載可能
  • Windows®7、Windows® Embedded 8.1 Industry対応

24時間連続稼働を前提とした設計

24時間連続稼働を前提として、高信頼・長寿命部品を採用し、ディレーティングを考慮したハードウェア設計を行っております。また、部品レベルでの単品試験を行った上で、お客様出荷構成での機能試験・製品仕様(5℃~40℃)を十分満たす、温度試験を全品で行い、高い品質を保っております。

製品の長期間供給

FA2100SS model 400は、販売開始後5年間(2015年5月~2020年5月まで)の製品供給、製造終了後7年間(2027年5月まで)の保守で、長期の製品供給と保守対応を実現しています。

規格対応

ご注文時にRoHS指令・CEマーキング・UL・CCC対応製品とあらかじめご指定ください。
その他の海外規格をご希望の場合はご相談ください。
各規格の対応状況については、別途お問合せください。
なお、RoHS指令(2011/65/EU)の施行に伴い、欧州圏向けなどでCEマーキングが必要な場合には
CEマーキングにRoHS指令への適合を含みます。
CEマーキング適合が不要な場合には、RoHS規制物質不含有製品として出荷可能です。

  • RoHS規制物質不含有製品とは
    東芝 産業用コンピュータは、全構成部材の各仕入先より、RoHS不使用証明書を取得完了することをもって、RoHS規制物質不含有製品として提供しています。

Windowsライセンス認証済み

Windowsプレインストールモデルの場合、Windowsはライセンス認証されています。

外形寸法を変えない

外形寸法は、100(W)×310(H)×340(D)mm(寸法は突起部不含)で、FA2100シリーズ共通寸法となっております。

わずかなスペースを有効に利用できるコンパクトボディ

体積比1/3の省スペース化を実現しました。(当社FA3100SSシリーズ比)また、設置スペースに応じて、縦置き、横置きが可能です(スタンドはオプション品です)。

わずかなスペースを有効利用

(写真はオプション品の実装例です)

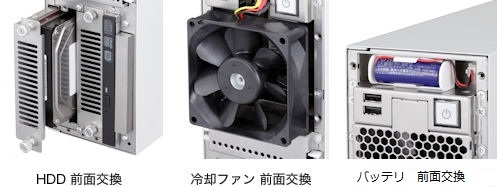

前面メンテナンス

防塵フィルタ、プラグイン方式HDD、バッテリ、冷却ファンなどの寿命部品を本体前面部から容易に交換が可能です。

前面メンテナンス イメージ

セキュリティ・誤操作防止

セキュリティ用のロックプレート()や電源コードクランプを標準添付しております。

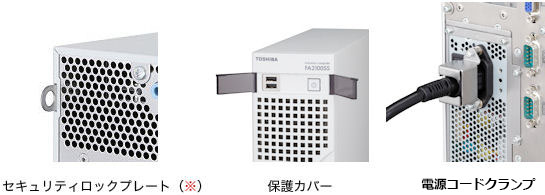

セキュリティロックプレート(※)/保護カバー/ACケーブル抜け防止金具 イメージ

盗難防止のワイヤーを取り付けるためのセキュリティロックプレートを標準で同梱しております。

従来機種からの強化ポイント

従来機からの仕様の強化一覧表

従来機からの仕様の強化一覧表

新機種
FA2100SS model 400

従来機種
FA2100S model 300/200

CPU
性能
CPU Celeron® 1020E(2.2GHz) model 300:CoreTM 2 Duo E6400(2.13GHz)
model 200:Pentium ®Dual-Core E2160(1.80GHz)
チップセット mobile Intel® HM76 Express Intel® 3010
メモリ 搭載
メモリ
DDR3-SDRAM(ECC付き) DDR2-SDRAM(ECC付き)

最大
容量

4GB 4GB
HDD シングルディスク
容量:160GBまたは1TB 2ユニット実装可能
または、
ホットスワップ対応ミラーリングディスク
容量:160GBまたは500GB
1セット実装可能
シングルディスク
容量:160GB 2ユニット実装可能
または、
ホットスワップ対応ミラーリングディスク
容量:160GB/500GB
いずれか1セット実装可能
拡張スロット

※拡張スロットは出荷時オプション

PCI×2スロット(空き)、
PCI Express×1スロット(空き)

PCI×2スロット(ハーフ)、
PCI Express×1スロット(グラフィックで占有)
グラフィック機能 CPU・チップセット内蔵
グラフィック
PCI Expressグラフィックボード
Ethernet
I/F
通信
速度
10BASE-T/100BASE-TX/1000BASE-T 10BASE-T/100BASE-TX/1000BASE-T
チャンネル数 2ポート 2ポート
USBインタフェース

USB 2.0:4ポート
USB 3.0:2ポート

USB 2.0:6ポート

RAS機能

RAS機能は、早期に本体内部の異常を検知し、それに応じた適切な対応により早期復旧を可能にします。
充実した状態監視機能で詳細な動作状態を知ることができ、さらにその内容がバッテリバックアップされたRASメモリに保存されますので後で原因解析をすることが可能です。また、外部接点入出力(DI/DO)(オプション)機能により、接点入力(4点)、接点出力(4点)、本体電源ON/OFFや本体のイニシャライズを行うリモート制御が可能です。

オプションソフトウェア

Windowsプレインストールモデル用の本体出荷時オプションとして、以下のソフトウェアをご提供いたします。 (光学メディア添付での出荷形態となります。)
■バックアップ・リストアツール
「Symantec Ghost Solution Suite」(Windows版)
簡単な画面操作でOSやアプリケーションプログラムを含めたシステムデータのバックアップ/
リストアが行えます。

■ホワイトリスト型セキュリティソフトウェア
「McAfee Embedded Control」(Windows版)

あらかじめ登録されたアプリケーションプログラムのみの実行を許可し、未登録のプログラムの
動作をブロックします。これにより、マルウェアの感染を防ぎ、セキュリティ脅威を阻止します。

仕様

仕様一覧表

仕様一覧表
FA2100SS model 400
プロセッサ メイン
プロセッサ
Intel® Celeron® 1020E (2.2GHz)2コア
2次キャッシュメモリ 256KB/コア(メインプロセッサに内蔵)
3次共有キャッシュメモリ 2MB(メインプロセッサに内蔵)
チップセット Mobile Intel® HM76 Express Chipset
メインメモリ※1 容量 最小2GB(2GB×1)、最大4GB(2GB×2)
構成 DIMM 2ソケット、DDR3-SDRAM(DDR3-1333/PC3-10600)
メモリ
チェック
ECC
内部補助記憶装置 内蔵HDD オプション(オプションハードウェアよりご選択願います。)
内蔵
DVD-ROM※2※3
内蔵DVDスーパマルチ※2※3※4
インタフェース COMインタフェース ※5 RS-232C(9ピンD-SUB)×2ch(背面)
USBインタフェース ※5 ※6

USB3.0(TYPE A)×2ポート(背面)
USB2.0(TYPE A)×4ポート(前面/背面各2ポート)

キーボード、マウス接続時2ポート使用

サウンドインタフェース※5 ※7 LINE IN/OUT、MIC IN(3.5Φミニジャック)(背面)
ネットワークインタフェース 10BASE-T/100BASE-TX/1000BASE-T(自動切り替え) RJ45コネクタ×2ポート(背面)
Wake on LAN(本体ポートのみ対応)※8
グラフィックインタフェース RGB×1ch (背面) DVI-D×1ch (背面)
CPU・チップセット内蔵グラフィック機能
DI/DOインタフェース※2 オプション
拡張インタフェース オプション
入力装置 キーボード USBタイプ 109キー(日本語OS指定時)、104キー(英語版OS指定時)
マウス USBタイプ(光学式)
RAS機能 ファン停止検出、CPU温度上昇検出、筐体内温度検出、内部電圧検出、メモリエラー検出、PCIバスエラー検出、ディジタル入出力※11(DI/DO 各4点、リモートON/OFFまたはリモートイニシャライズ用 1点)、ウォッチドッグタイマ監視(システム起動時/システム稼働時)、ミラーリングディスク監視、ソフト電源オフ(シャットダウン)、リモートイニシャライズ、リモートパワーオン/オフ、RASメモリへの異常情報保存、稼働時間監視機能、温度情報トレンド機能、シミュレーション機能
電源(ワイドレンジ電源)※12 定格電圧AC100V-AC240V、 許容電圧AC85V~AC264V、許容周波数 50Hz/60Hz±3Hz
消費電力 ※13 最大326W / 340VA

エネルギー消費効率
※14

区分 I
ディスク構成 シングルディスクモデル ミラーリングディスクモデル
1.18[A] 1.59[未達成]
寸法・質量

縦置き時:100(W)×310(H)×340(D)mm(突起部、スタンド不含)
横置き時:310(W)×100(H)×340(D)mm(突起部、スタンド不含)
質量:約10Kg

出荷同梱品 取扱説明書PDF(光学メディアに含入)、電源コード(1本)、電源コードクランプ(1個)、セキュリティロックプレート※15(1個)、ゴム足(4個)、
プロダクトリカバリメディア(OSプレインストールモデル時)、キーボード、マウス
※ご発注機器構成により、上記に記載のない物品が同梱品される場合があります。
ソフトウェア(OS)※16※17 Windows® 7 Professional SP1
(日本語版/英語版/中国語版/韓国語版) (32ビット版/64ビット版)※18
Windows® Embedded 8.1 Industry Pro Update
(日本語版/英語版) (32ビット版/64ビット版)※19

オプションハードウェア仕様

オプションハードウェア仕様一覧表

オプションハードウェア仕様一覧表
増設用メインメモリ DDR3 SDRAM(DDR3-1333/PC3-10600)
2GB、ECC機能付き
内蔵HDD ハードディスク
容量:160GBまたは1TB 2ユニット実装可能
ミラーリングディスク
容量:160GBまたは500GB 2ユニット実装(ホットスワップ対応)
内蔵DVD-ROM ※2 再生メディア
DVD-ROM、CD-ROM、DVD-R、DVD+R、DVD-RW、DVD+RW、DVD-RAM、CD-R、CD-RW
内蔵DVDスーパマルチ ※2※3※4 記録/再生メディア
DVD-ROM、CD-ROM、DVD-R、DVD+R、DVD-RW、DVD+RW、DVD-RAM、CD-R、CD-RW
DI/DOインタフェース※2 DI/DOボード
ディジタル入出力(ハーフピッチ20ピン) DI(4点)、DO(4点)、リモート入力(1点)
拡張インタフェース

PCIスロット 2スロット(ハーフサイズ) ※9 PCI3.0

PCI Express (x16) 1スロット(ハーフサイズ)
※10
PCI Express 2.0

RAS端子台 DI 4点、DO 4点、リモート入力 1点
RASケーブル 両端ハーフピッチ20ピン オス 最大2m
RAS端子台取付パネル 簡易タイプ
スタンド 2枚/1セット
取扱説明書(製本冊子) 本体取扱説明書、RASサポートソフトウェア取扱説明書、RAIDコントローラ取扱説明書

オプションソフトウェア仕様

オプションソフトウェア仕様一覧表

オプションソフトウェア仕様一覧表
バックアップリストア/ツール
「Symantec Ghost Solution Suite」
(Windows版)
1ライセンス(本体1台分)
ホワイトリスト型セキュリティソフトウェア
「McAfee Embedded Control」
(Windows版)
1ライセンス(本体1台分)

設置環境条件

設置環境条件一覧表

設置環境条件一覧表
設置環境 温度
(動作時/保存時)
5~40℃/-10~50℃
湿度
(動作時/保存時)
20~80%RH(結露しないこと)/10~90%RH(結露しないこと)
振動 動作時
※20
2.0m/S²以下(JIS C60068-2-6:9~150Hz 1サイクル)
梱包時 19.6m/S²以下
衝撃
(動作時/梱包時)
19.6m/S²以下 / 245m/S²以下
塵埃 0.3mg/m³以下(JEITA IT-1004B Class B準拠)
腐食性ガス・薬品 検出されないこと(JEITA-IT-1004B Class A準拠)
許容瞬停時間 20ms以内(定格電圧動作時)
  • ※1 32ビット版OS搭載時、メインメモリを4GBの容量で実装した場合は、PCIデバイスなどのメモリアドレス領域を確保するために、ご利用可能なメモリ容量は、約2.6GB程度になります。デュアルチャンネルメモリ構成にする場合は、同容量のメモリモジュールを対に実装する必要があります。なお、弊社産業用コンピュータ純正品メモリ以外の組み合わせの動作保証は致しかねます。
  • ※2 出荷時オプションのため、お客様での増設は行えません。
  • ※3 光学ドライブ非搭載モデルも選択可能です。非搭載モデルでは、OSリカバリー時に外付けのDVDドライブをお客様にてご用意いただく必要があります。
  • ※4 ライティングソフト は添付されません。
    各OSが標準サポートする書き込み機能をご利用ください。
  • ※5 BIOSで有効/無効の設定が可能です。
  • ※6 USBインタフェースは、USB機器すべての動作を保証するものではありません。
  • ※7 接続するユニットは以下の仕様のものをご使用ください。

端子別最大電圧一覧表

端子別最大電圧一覧表
端子名 最大電圧 備考
LINE IN 1Vrms 入力インピーダンス 10KΩ
LINE OUT 1Vrms 負荷インピーダンス 10K~600KΩ
MIC IN 0.1Vrms 入力インピーダンス 10KΩ
  • ※8 Windows Embedded 8.1 Industryでは、LAN2コネクタのみWake On LAN機能をご使用いただけます。
  • ※9 PCIスロットの場合、ボードサイズ(174.63mm(L)×106.68mm(H)以下)が実装できます。
    実装可能なPCIボードは、5Vキーのボード、5V/3.3V共用キーのボードとなります。(3.3Vキーのみのボードは実装不可)
  • ※10 PCI Expressスロットの場合、ボードサイズ(167.65mm(L)×111.15mm(H))以下が実装できます。
  • ※11 ディジタル入出力機能を使用するには、別途オプション(DI/DOインタフェース、RAS端子台、RASケーブル)が必要です。
  • ※12 本機には、PFC(力率改善)回路内蔵電源を搭載しております。
    UPS(無停電電源装置)を選定の際は、正弦波出力タイプをご使用ください。
  • ※13 消費電力の目安は、本体(メモリ:2GB×2、HDD×2、拡張ボードなし、USB 機器なし)に周辺機器を何も接続しない状態のとき、本体起動中で約160W、起動後アプリケーションが動作していない状態で約100W 程度となります。
  • ※14 エネルギー消費効率とは省エネ法(目標年度2011年度)で定める測定方法により測定された消費電力を省エネ法で定める複合理論性能で除したものです。省エネ基準達成率の表示語Aは達成率100%以上200%未満、AAは達成率200%以上500%未満、AAAは達成率500%以上を示します。
  • ※15 出荷時セキュリティロックプレートは取り付けられておりません。
  • ※16 ここに記載のOSのうち、ご指定のOSがインストールされます。
    OSの供給期間は、OS供給元の販売期間により、変更させて頂く場合があります。
    Windowsプレインストールモデルの場合、Windowsはライセンス認証されています。
  • ※17 Windowsご使用時、以下の機能はサポートしておりません。
    Windows Bitlocker、Windows XPモード、省電力モード(サスペンド、ハイバネーション)、セキュアブート、高速スタートアップ
  • ※18 使用言語が英語、中国語、韓国語の場合、英語版でご発注いただきます。Windows7初期セットアップ作業の段階で、英語、中国語(簡体/繁体)、 韓国語のいずれか1つをお客様にて選択していただきます。誤って選択した場合には、本体付属のリカバリーメディアを使用して、OSを再インスト ールする必要があります。
  • ※19 Windows Embedded 8.1 Industryとは、Windows 8.1を組込み用途向けに最適化したOSです。なお、リカバリーメディアの実行、または保守部品の交換により、ライセンス認証処理が必要となる場合があります。
  • ※20 光学ドライブ装置の動作中を除きます。
