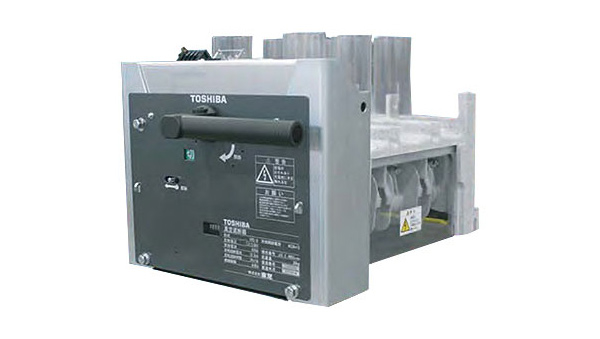

コンタクタ引出形
仕様
コンタクタ引出形 仕様表
この表は横スクロールできます。
| 構造 | コンタクタ引出形 | ||||
|---|---|---|---|---|---|
| 形式(*1) | CV- | ||||
| 6GAM-1 | 6GAML-1 | 6HAM-1 | 6HAML-1 | ||
| 励磁方式 | 常励式 | ラッチ式 | 常励式 | ラッチ式 | |
| 定格 | 絶縁電圧(kV) | 3.6/7.2 | |||
| 使用電圧(kV) | 3.3/6.6 | ||||
| 使用電流(A) | 200 | 400 | |||
| 周波数(Hz) | 50/60 | ||||
| 短絡遮断電流(kA) | 6.3(電力ヒューズ無) | ||||
| 絶縁階級 | 6A | ||||
| 内蔵真空コンタクタ | CV-6G形 | CV-6H形 | |||
| 標準構造(JEM1225) | M4級(M5オプション対応可) | ||||
| シャッタ | オプション取付 | ||||
| VT | 取付不可 | ||||
| ヒューズ溶断検出スイッチ | － | ||||
| 接続位置検出スイッチ | オプション取付 | ||||
| 断路位置検出スイッチ | オプション取付 | ||||
| カウンタ | オプション取付 | ||||
| 接地装置 | 取付不可 | ||||
| 無負荷投入時間(ms) | 65～80 | ||||
| 開極時間(ms) | 20～30 | ||||
| 投入電流(A)AC100V時 | 5.5 | ||||
| 保持電流(A)AC100V時 | 0.6 | － | 0.6 | － | |
| 引外し電流(A)DC100V時 | － | 4.0 | － | 4.0 | |
| 補助接点 | 外部使用 接点数 |
2a2b | 2a2b | 2a2b | 2a2b |
| 定格 | 48V～440V-10A、AC700VA(P.f.0.35)、DC60W(L/R150ms) | ||||
| 最大適用 容量 |
電動機(kW) | 750/1500 | 1500/3000 | ||
| 三相変圧器 (kvar) |
1000/2000 | 2000/4000 | |||
| コンデンサ (kvar) |
1000/2000 | 2000/2000 | |||
| 適合規格 | JEM1167、JEM1225 | ||||
| 質量(kg) | 75～100 | ||||
- 真空コンタクタ単独の引出形です。（限流ヒューズは搭載しません。）
*1： 形式説明
