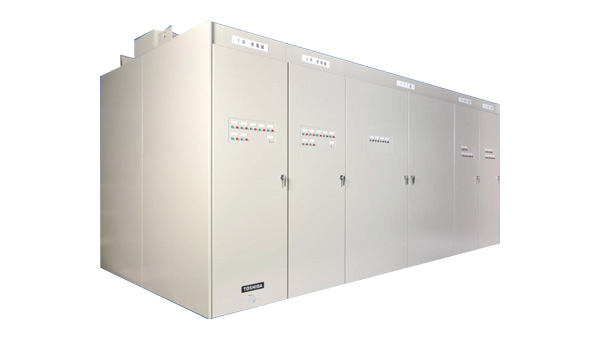

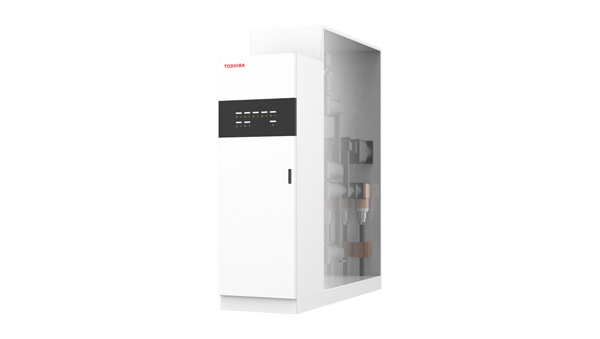

スポットネットワーク用
リングメインスイッチギヤ（RMS）
スポットネットワーク用 リングメインスイッチギヤ（RMS）
特長
性能
- 真空バルブをエポキシモールドしています。
- 開閉機能と接地機能を一体にし小形、軽量化しています。
- 4ポジション操作機構（入－切－断－接地）を採用しています。
安全性
- 相分離構造と外層接地により安全性を向上しています。
メンテナンス性
- 主回路ケーブル、接地端子の前面配置により作業が容易です。
- 外部雰囲気の影響を受けず品質を維持できます。
環境への配慮
- SF6ガスを使用していません。
仕様
VSBM 仕様表
この表は横スクロールできます。
| 形式（*1） | VSBM | |
|---|---|---|
| 適用規格 | JEM-1425(2000)、JEM-1219(1973) | |
| JEC-2300(1985)、JEC-2310(1990) | ||
| 定格電圧 | 24kV | |
| 定格耐電圧 | 雷インパルス | 95kV（極間125kV） |
| 商用周波 | 50kV（極間60kV） | |
| 定格操作電圧 | 100/110V | |
| 直流耐電圧 | 57.5kV-10分間 | |
| 定格電流 | 600A以下 | |
| 定格周波数 | 50、60Hz | |
| 定格遮断電流 | 25kA | |
| 定格投入電流 | 63kA | |
| 定格短時間商用周波数耐電流 | 25kA-1sec | |
| 定格遮断時間 | 5サイクル | |
| 操作方式 | 入－切操作 | 電動ばね方式 |
| 断操作 | 電動方式 | |
| 接地操作 | ||
| 無負荷開閉性能 | 入－切操作 | 2000回 |
| 断操作 | 1000回 | |
| 接地操作 | 1000回 | |
| 負荷開閉性能 | 600A-200回 | |
| 変圧器2次側短絡遮断性能 | 1250A | |
| 受電ケーブル端末接続部 | IEEE386規格適合 | |
*1： 形式説明
