固体絶縁スイッチギヤ(SIS)

カタログ

※電源ソリューションのページに移ります。

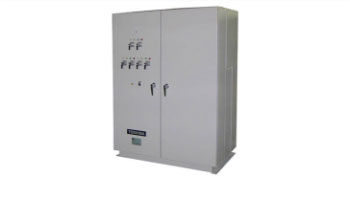

固体絶縁スイッチギヤ(SIS)イメージ

特長

性能

  • 新開発の高性能エポキシ樹脂で各種特性を飛躍的に向上します。
  • 重量・容積の大幅減によりエレベータ搬入可能です。
  • ユニットの自由配列が可能です。

安全性

  • 主回路充電部を密閉、外層接地化で感電を防止します。

メンテナンス性

  • 構造を簡素化し保守性を向上します。
  • 部品点数を半減し保守を大幅に軽減します。
  • 外部雰囲気の影響を受けず、品質を維持します。

環境への配慮

  • SF6ガスフリーを実現し、地球温暖化防止に貢献します。
  • リサイクル可能な材料で構成しています。

仕様

KA形 仕様表

この表は横スクロールできます。

KA形 仕様表
スイッチギヤ本体
公称電圧 22kV 33kV 66kV 77kV
定格電圧 24kV 36kV 72kV 84kV
定格耐電圧 雷インパルス 125kV 170kV 350kV 400kV
商用周波 50kV 70kV 140kV 160kV
定格周波数 50/60Hz
定格電流 630、1250、2000A 800、1250A
定格短時間耐電流 25kA、2秒 25、31.5kA、2秒
適用規格 JEM-1425 JEM-1499
真空遮断器
定格電圧 24kV 36kV 72kV 84kV
定格電流 800、1250A 800、1250A
定格遮断電流 25kA 25、31.5kA
定格短時間耐電流 25kA、3秒 25、31.5kA、3秒
開路操作方式 バランス形電磁操作 電動ばね操作
適用規格 JEC-2300 JEC-2300
真空断路器
定格電圧 24kV 36kV 72kV 84kV
定格電流 800、1250A 800、1250A
定格短時間耐電流 25kA 25、31.5kA
操作方式 バランス形電磁操作 電動ばね操作
適用規格 JEC-2310 JEC-2310
接地装置
定格電圧 24kV 36kV 72kV 84kV
定格短時間耐電流 25kA 25、31.5kA
操作方式 バランス形電磁操作 電動ばね操作
適用規格 JEC-2310 JEC-2310
変流器
構造 貫通形 貫通形
確度階級 1PS 1PS/3PS
過電流強度 25kA 25、31.5kA
適用規格 JEC-1201 JEC-1201
接地形計器用変圧器
構造 プラグイン形 プラグイン形
確度階級 1P/3G 1P/3G
適用規格 JEC-1201 JEC-1201
避雷器
構造 プラグイン形 プラグイン形
定格電圧 28kV 42kV 84kV 98kV
公称放電電流 10kA 10kA
放電耐量クラス C C
適用規格 JEC-2374 JEC-2374
