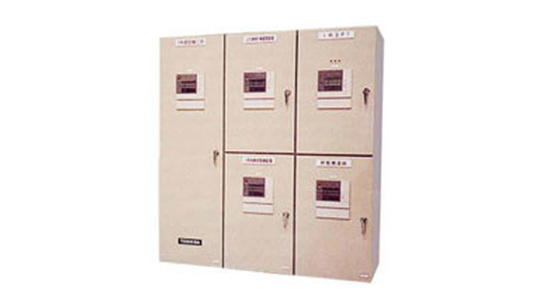

中・大容量スイッチギヤ VU2形
中・大容量スイッチギヤ VU2形
特長
性能
- JEM-1425(2011)に対応しています。
- 真空遮断器、マルチリレー、ワイドレンジ変流器を搭載しています。
- 耐震対応形スイッチギヤをシリーズ化しています。
安全性
- 地球環境にやさしく、安全性を追求した真空遮断器を採用しています。
- デットフロント方式で高い安全性を実現できます。
メンテナンス性
- 引出形機器を標準にし点検保守が容易です。
- 小形軽量で取扱操作が簡単です。
環境への配慮
- リサイクル可能な材料で構成しています。
- 解体容易な溶接レス構成です。
仕様
VU2形 仕様表
この表は横スクロールできます。
| VU2形 | ||
|---|---|---|
| スイッチギヤ本体 | ||
| 定格電圧 | 7.2(3.6)kV | |
| 定格耐電圧 | 雷インパルス | 60(45)kV |
| 商用周波 | 22(16)kV | |
| 定格周波数 | 50、60Hz | |
| 定格電流 | 600、1200、1250、2000、3000、3150、4000A | |
| 定格短時間耐電流 | 25、31.5、40kA(1秒) | |
| 母線位置 | 中央 | |
| 段積み | 2段 | |
| 適用規格 | JEM-1425(2011) | |
| 真空遮断器 | ||
| 定格電圧 | 7.2(3.6)kV | |
| 定格電流 | 600、1200、1250、2000、3000、3150、4000A | |
| 定格遮断電流 | 25、31.5、40kA | |
| 操作方式 | 電動ばね方式 | |
| 適用規格 | JEC-2300 | |
| 変流器 | ||
| 構造 | 貫通形、巻線形 | |
| 定格一次電流 | 4000A以下 | |
| 定格二次電流 | 1A、5A | |
| 定格二次負担 | 1VA、25VA、40VA | |
| 確度階級 | 1PS | |
| 定格耐電流 | 25kA以上 | |
| 適用規格 | JEC-1201 | |
| 計器用変圧器 | ||
| 変圧比 | 6.6(3.3)kV： 110V | |
| 定格負担 | 100VA | |
| 確度階級 | 1P | |
| 適用規格 | JEC-1201 | |
| 接地形計器用変圧器 | ||
| 変圧比 | 6.6(3.3)kV/√3：110/√3：190/3V | |
| 定格負担 | 1P/3G | |
| 確度階級 | 1P | |
| 適用規格 | JEC-1201 | |
| 避雷器 | ||
| 定格電圧 | 8.4(4.2)kV | |
| 公称放電電流 | 2.5kA、5kA | |
| 開閉サージ動作責務静電容量 | 25μF | |
| 適用規格 | JEC-217 | |
| 零相変流器 | ||
| 構造 | 非分割ケーブル貫通形 | |
| 定格一次電流 | 2000A以下 | |
| 零相一次電流 | 200mA | |
| 零相二次電流 | 1.5mA | |
| 確度階級 | H | |
| 適用規格 | JEC-1201 | |
