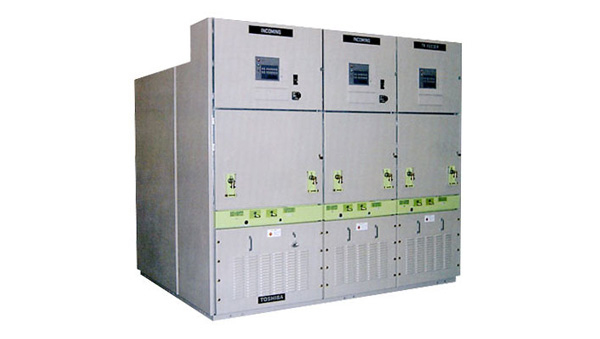

高圧コンビネーションスタータ

特長

性能

  • JEM-1225(2007)対応しています。
  • モータ保護、計測用のマルチリレーを搭載可能です。
  • 三段積みまで対応可能です。
  • 低サージ真空コンタクタを搭載しています。

安全性

  • 安全性の高い外部操作形にも対応可能です。

メンテナンス性

  • 引出形機器を標準にしており、点検保守が容易です。
  • 小形軽量で取扱操作が簡単です。

環境への配慮

  • リサイクル可能な材料で構成しています。
  • 解体容易な溶接レス構成です。

仕様

直流スイッチギヤ(電気鉄道向け直流き電用) 仕様表

この表は横スクロールできます。

直流スイッチギヤ(電気鉄道向け直流き電用) 仕様表
  CMH形
スイッチギヤ本体
定格電圧 7.2(3.6)kV
定格耐電圧 雷インパルス 45(30)kV(オプション60kV)
商用周波 16(10)kV(オプション22kV)
定格周波数 50、60Hz
定格母線電流 2000A以下
定格母線短時間耐電流 40kA以下
母線位置 上部、下部
段積み 3段、2段
適用規格 JEM-1225(2007)
コンビネーションユニット
定格電圧 7.2(3.6)kV
定格電流 400A以下
短路遮断電流 40kA
操作方式 電動ばね方式
適用規格 JEM-1167
変流器
構造 貫通形、巻線形
定格一次電流 400A以下
定格二次電流 1A、5A
定格二次負担 40VA以下
確度階級 1PS
定格耐電流 40倍
適用規格 JEC-1201(1985)
計器用変圧器
変圧比 6.6(3.3)kV: 110V
定格負担 100VA
確度階級 1P
適用規格 JEC-1201(1985)
接地形計器用変圧器
変圧比 6.6(3.3)kV/√3:110/√3:190/3V
定格負担 200/200VA
確度階級 1P/3G
適用規格 JEC-1201(1985)
避雷器
定格電圧 8.4(4.2)kV
公称放電電流 2.5kA、5kA
開閉サージ動作責務静電容量 25μF
適用規格 JEC-217(1984)
零相変流器
構造 非分割ケーブル貫通形
定格一次電流 600A
零相一次電流 200mA
零相二次電流 1.5mA
確度階級 H
適用規格 JEC-1201(1985)
