CV433H形
CV433H形
仕様
CV433H形 仕様表
この表は横スクロールできます。
| 形式(*1) | CV433H-FAT2 | CV433H-FATL2 | |
|---|---|---|---|
| 励磁方式 | 常励式 | ラッチ式 | |
| 定格 | 絶縁電圧(kV) | 3.6 | |
| 使用電圧(kV) | 3.3 | ||
| 使用電流(A) | 150 | ||
| 周波数(Hz) | 50/60 | ||
| 短絡遮断電流(kA) 標準動作責務 |
4.0 | ||
| O-2分-CO | |||
| 短時間耐電流 (kA-s)/(波高値kA) |
4.0-0.5/(8.0) | ||
| 2.5-5/(5.0) | |||
| 閉路容量 | 標準動作責務 | AC4級 C×100回 | |
| 閉路電流(kA) | 1.5 | ||
| 遮断容量 | 標準動作責務 | AC4級 C×25回 | |
| 遮断電流(kA) | 1.2 | ||
| 半波通電電流(波高値kA) | 35 | ||
| 絶縁階級 | 3B | ||
| 開閉頻度(回/時) | 600 | 300 | |
| 機械的寿命(万回) | 100 | 25 | |
| 電気的寿命(万回) | 25(AC3級) | 10(AC3級) | |
| 無負荷投入時間(ms) | 60～65 | ||
| 開極時間(ms) | 10～20 | ||
| 投入電流(A) AC100V時 | 3.3 | ||
| 保持電流(A) AC100V時 | 0.7 | － | |
| 引外し電流(A) DC100V時 | － | 5.0 | |
| 補助接点 | 外部使用接点数 | 2a3b | 2a2b |
| 定格 | 48V～440V-10A、AC700VA(P.f0.35)、DC60W(L/R150ms) | ||
| 最大適用容量 | 電動機(kW) | 630 | |
| 三相変圧器(kvar) | 750 | ||
| コンデンサ(kvar) | － | ||
| 適合規格 | 国内 | JEM1167(1990) | |
| 海外 | IEC470 | ||
| 質量(kg) | 12 | 14 | |

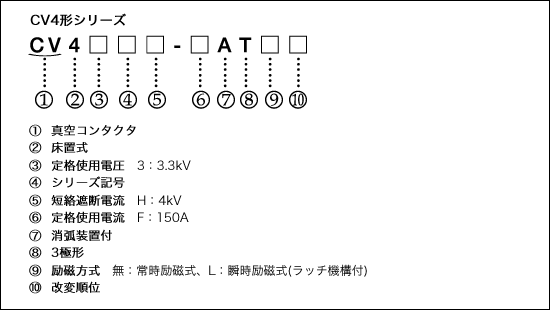

*1： 形式説明
