真空遮断器（VCB） VZ形
真空遮断器（VCB） VZ形
特長
性能
- 真空バルブは気密容器の中に接点が入っているため、遮断性能は外部環境に影響されません。
- 新方式の真空バルブと70万台の真空開閉器の実績を踏まえた操作機構は小形軽量です。
安全性
- JEC-2300(1998)、IEC 60056(1987)に適合します。
- SWGRとの組み合わせで接地装置や盤扉とのメカニカルインタロックが装備できます。
- 前面接地金属で安全です。
メンテナンス性
- 遮断部には高信頼性の真空バルブを採用しています。
- 前面に操作機構部を配し、点検・保守が容易です。
環境への配慮
- 真空中で大電流アークを遮断するのでクリーンです。
- 環境破壊物質を使用していません。
- 電流遮断時の騒音はほとんどありません。
仕様
VZ形 定格7.2kVシリーズ 仕様表
この表は横スクロールできます。
| 形式(*1) | VZ-6J16 | VZ-6J25 VZ-6M25 VZ-6P25 |
VZ-6M32 VZ-6P32 |
VZ-6M40 VZ-6P40 VZ-6Q40 VZ-6R40 |
|
|---|---|---|---|---|---|
| 据付方式 | 引出形 | ||||
| 閉路操作方式 | 電動ばね操作 | ||||
| 準拠規格 | JEC-2300(1998)/IEC 60056(1987) | ||||
| 定格 | 電圧(kV) | 7.2 | |||
| 電流(A) | J：600/630 | J：600/630 M：1200/1250 P：2000 |
M：1200/1250 P：2000 |
M：1200/1250 P：2000 Q：3000/3150 R：4000 |
|
| 周波数(Hz) | 50、60 | ||||
| 遮断電流(kA) | 16 | 25 | 31.5 | 40 | |
| 投入電流(kA) | 40 | 63 | 80 | 100 | |
| 短時間耐電流(kA-s) | 16-2/16-3 | 25-2/25-3 | 31.5-2/31.5-3 | 40-2/40-3 | |
| 遮断時間(サイクル) | 3 | ||||
| 開極時間(s) | 0.03 | ||||
| 耐電圧短時間商用周波(kV) | 22 | ||||
| 耐電圧雷インパルス(kV) | 60 | ||||
| 閉路操作・制御電圧(V) | DC100/110 | ||||
| 開路制御電圧(V) | DC100/110 | ||||
| 動作責務 | 標準(A) | O-1分-CO-3分-CO | |||
| 高速度再閉路(R) | O-0.35秒-CO-3分-CO/O-0.3秒-CO-3分-CO | ||||
| 閉路制御電流(A) | 3.5/4.0(DC100/110V) | ||||
| 開路制御電流(A) | 3.5/4.0(DC100/110V) | ||||
| 閉極時間(s) | 0.04 | ||||
| 機械的寿命(回) | 10,000 | ||||
| 負荷開閉寿命(回) | 10,000 | ||||
| 補助接点 | 外部使用可能接点4a4b | ||||
| 質量(kg) | J：80 | J：80 M：95 P：125 |
M：105 P：125 |
M：105 P：125 Q：240 R：315 |
|
| 引出装置標準形式(*2) | J：UKP-6JS | J：UKP-6JS M：UKP-6MS P：UKP-6PS |
M：UKP-6MS3 P：UKP-6PS2 |
M：UKP-6MS3 P：UKP-6PS2 Q：UKP-10QS R：UZP-6RS |
|
VZ形 定格12kVシリーズ 仕様表
この表は横スクロールできます。
| 形式(*1) | VZ-10J16 | VZ-10J25 VZ-10M25 VZ-10P25 |
VZ-10M40 VZ-10P40 VZ-10Q40 VZ-10R40 |
|
|---|---|---|---|---|
| 据付方式 | 引出形 | |||
| 閉路操作方式 | 電動ばね操作 | |||
| 準拠規格 | JEC-2300(1998)/IEC 60056(1987) | |||
| 定格 | 電圧(kV) | 12 | ||
| 電流(A) | J：600/630 | J：600/630 M：1200/1250 P：2000 |
M：1200/1250 P：2000 Q：3000/3150 R：4000 |
|
| 周波数(Hz) | 50、60 | |||
| 遮断電流(kA) | 16 | 25 | 40 | |
| 投入電流(kA) | 40 | 63 | 100 | |
| 短時間耐電流(kA-s) | 16-2/16-3 | 25-2/25-3 | 40-2/40-3 | |
| 遮断時間(サイクル) | 3 | |||
| 開極時間(s) | 0.03 | |||
| 耐電圧短時間商用周波(kV) | 28 | |||
| 耐電圧雷インパルス(kV) | 75 | |||
| 閉路操作・制御電圧(V) | DC100/110 | |||
| 開路制御電圧(V) | DC100/110 | |||
| 動作責務 | 標準(A) | O-1分-CO-3分-CO | ||
| 高速度再閉路(R) | O-0.35秒-CO-3分-CO/O-0.3秒-CO-3分-CO | |||
| 閉路制御電流(A) | 3.5/4.0(DC100/110V) | |||
| 開路制御電流(A) | 3.5/4.0(DC100/110V) | |||
| 閉極時間(s) | 0.04 | |||
| 機械的寿命(回) | 10,000 | |||
| 負荷開閉寿命(回) | 10,000 | |||
| 補助接点 | 外部使用可能接点4a4b | |||
| 質量(kg) | J：80 | J：80 M：105 P：125 |
M：105 P：125 Q：240 R：315 |
|
| 引出装置標準形式(*2) | J：UKP-10JS | J：UKP-10JS M：UKP-10MS P：UKP-10PS |
M：UKP-10MS2 P：UKP-10PS2 Q：UKP-10QS R：UZP-10RS |
|
VZ形 定格24kVシリーズ 仕様表
この表は横スクロールできます。
| 形式(*1) | VZ-20J16 VZ-20M16 |
VZ-20J25 VZ-20M25 VZ-20P25 |
VZ-20M40 VZ-20P40 VZ-20Q40 |
|
|---|---|---|---|---|
| 据付方式 | 引出形 | |||
| 閉路操作方式 | 電動ばね操作 | |||
| 準拠規格 | JEC-2300(1998)/ IEC 60056(1987) |
JEC-2300(1998)/ IEC62271-100(2003) |
||
| 定格 | 電圧(kV) | 24 | ||
| 電流(A) | J：600/630 M：1200/1250 |
J：600/630 M：1200/1250 P：2000 |
M：1200/1250 P：2000 Q：3000/3150 |
|
| 周波数(Hz) | 50、60 | |||
| 遮断電流(kA) | 16 | 25 | 40 | |
| 投入電流(kA) | 40 | 63 | 100 | |
| 短時間耐電流(kA-s) | 16-2/16-3 | 25-2/25-3 | 40-2/40-3 | |
| 遮断時間(サイクル) | 3 | |||
| 開極時間(s) | 0.03 | 0.04 | ||
| 耐電圧短時間商用周波(kV) | 50 | |||
| 耐電圧雷インパルス(kV) | 125 | |||
| 閉路操作・制御電圧(V) | DC100/110 | |||
| 開路制御電圧(V) | DC100/110 | |||
| 動作責務 | 標準(A) | O-1分-CO-3分-CO | ||
| 高速度再閉路(R) | O-0.35秒-CO-3分-CO/O-0.3秒-CO-3分-CO | |||
| 閉路制御電流(A) | 3.5/4.0(DC100/110V) | |||
| 開路制御電流(A) | 3.5/4.0(DC100/110V) | |||
| 閉極時間(s) | 0.04 | |||
| 機械的寿命(回) | 10,000 | |||
| 負荷開閉寿命(回) | 10,000 | |||
| 補助接点 | 外部使用可能接点4a4b | |||
| 質量(kg) | J：150 M：170 |
J：155 M：170 P：190 |
M：290 P：325 Q：340 |
|
| 引出装置標準形式(*2) | J：UZP-20JS M：UZP-20MS |
J：UZP-20JS M：UZP-20MS P：UZP-20PS |
M：UZP-20MS1 P：UZP-20PS1 Q：UZP-20QS1 |
|

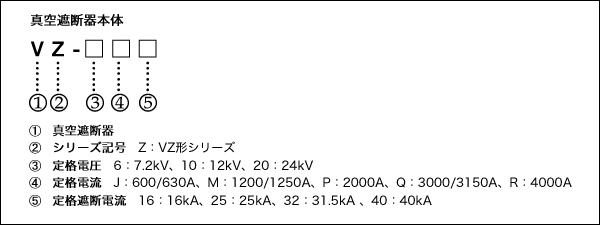

*1： 形式説明

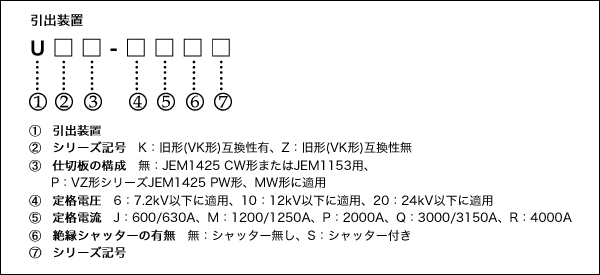

*2： 形式説明
