真空遮断器（VCB）
VHB形
真空遮断器（VCB） VHB形
特長
低サージ真空バルブを標準採用
- サージの少ない低サージバルブを標準採用していますので、各種負荷に対しての適用が自由です。
豊富なシリーズ構成
- 各定格共に豊富なシリーズ（固定形、CW形、PW形、MW形）を用意しておりますので、お客様のニーズにあった機器を選定できます。
環境にやさしい
- 有害物質を削減し環境に配慮した製品です。
仕様
VHB形 定格7.2/3.6kVシリーズ 仕様表
この表は横スクロールできます。
| 形式(*1) | VHB-6H8S | VHB-6J13S | VHB-6J20S | VHB-6M20S | |
|---|---|---|---|---|---|
| 据付方式 | 引出形 | ||||
| 閉路操作方式 | 電動ばね操作 | ||||
| 準拠規格 | JIS C 4603(1990)/ JEC-2300(2010) |
JEC-2300(2010) | JEC-2300(2010) | ||
| 定格 | 電圧(kV) | 7.2/3.6 | |||
| 電流(A) | 400 | 600 | 1200 | ||
| 周波数(Hz) | 50、60 | ||||
| 遮断電流(kA) | 8 | 12.5/16 | 20 | 20/25 | |
| 投入電流(kA) | 20 | 31.5/40 | 50 | 50/63 | |
| 短時間耐電流(kA-s) | 8-1 | 16-2 | 20-2 | 25-2 | |
| 遮断時間(サイクル) | 3 | ||||
| 開極時間(s) | 0.02 | ||||
| 耐電圧商用周波(kV) | 22 | ||||
| 耐電圧雷インパルス(kV) | 60 | ||||
| 動作責務 | 標準 | A（O-1分-CO-3分-CO） | |||
| 閉路制御電流(A) | DC100/110V（3.6/4.0） | ||||
| 電動機突入電流(A) | DC100/110V（2/2.2） | ||||
| 電動機定常電流(A) | DC100/110V（0.8/0.88） | ||||
| 開路制御電流(A) | DC100/110V（3.6/4.0） | ||||
| 閉極時間(s) | 0.05 | ||||
| 機械的寿命(回) | 10,000 | ||||
| 負荷開閉寿命(回) | 10,000 | ||||
| 補助接点 | 外部使用可能接点4a4b | ||||
| 質量(kg) | 43 | 43 | 50 | 78 | |
| 引出装置標準形式(*2) | UHA-6JH、UHA-6JV、UHA-6JPS | UHA-6MH、 UHA-6MPS |
|||
*1： 形式説明

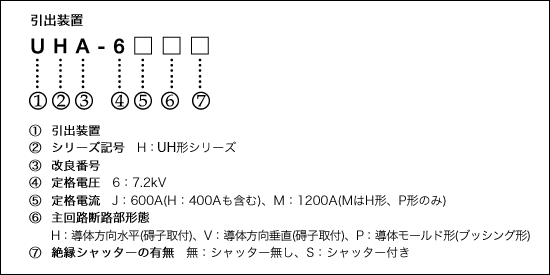

*2： 形式説明
