真空遮断器（VCB） VF形
真空遮断器（VCB） VF形
特長
性能
- 高圧遮断器としては国内最大遮断容量の63kAを開閉できます。
- 自発拡散技術を応用した真空バルブを搭載し遮断性能の向上を実現します。
- サージアブソーバをVCB本体に搭載したサージフリー形真空遮断器です。>
安全性
- CRサプレッサの適用不要のため、絶縁油を一切使用していないので火災の心配がありません。
メンテナンス性
- 旧形機種「VGA5-6□75」の互換機種であり、リプレースが可能です。
仕様
VF形 定格7.2kVシリーズ 仕様表
この表は横スクロールできます。
| 形式(*1) | VF-6M63(T) VF-6Q63(T) |
|
|---|---|---|
| 据付方式 | 引出形 | |
| 閉路操作方式 | 電動ばね操作 | |
| 準拠規格 | JEC-2300(1998) | |
| 定格 | 電圧(kV) | 7.2 |
| 電流(A) | M：1200 Q：3000 |
|
| 周波数(Hz) | 50、60 | |
| 遮断電流(kA) | 63 | |
| 投入電流(kA) | 160 | |
| 短時間耐電流(kA-s) | 63-2 | |
| 遮断時間(サイクル) | 5 | |
| 開極時間(s) | 0.05 | |
| 耐電圧短時間商用周波(kV) | 22 | |
| 耐電圧雷インパルス(kV) | 60 | |
| 閉路操作・制御電圧(V) | DC125 | |
| 開路制御電圧(V) | DC125 | |
| 動作責務 | 標準(A) | O-1分-CO-3分-CO |
| 高速度再閉路(R) | － | |
| 閉路制御電流(A) | 3.2 | |
| 開路制御電流(A) | 2.5 | |
| 閉極時間(s) | 0.04 | |
| 機械的寿命(回) | 10,000 | |
| 負荷開閉寿命(回) | 10,000 | |
| 補助接点 | 外部使用可能接点4a3b | |
| 質量(kg) | M：350 Q：400 |
|
| 引出装置標準形式(*2) | M：UFP-6P63G Q：UFP-6Q63G |
*1： 形式説明

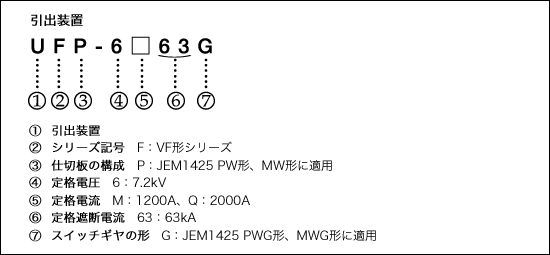

*2： 形式説明
