特長
豊富なラインアップ
- 固定形は、3種類の主回路構成（上部左右、背面水平、上部前後）が用意されています。
- 引出形の主回路端子は、背面水平の1種類ですが、引出装置の導体方向は、水平、垂直の固定形は、3種類の主回路構成（上部左右、背面水平、上部前後）が用意されています。またJEM1425への対応も可能です。
簡単な操作で、確実な動作
- 手動ばね操作形は、トリップ動作後のリセットが不要です。
- 引出形は、真空遮断器を手で引出装置から出し入れ可能です。
- 機械的、電気的インタロック機構を備えているので出し入れ操作時の安全性を向上しています。
- 小形軽量な設計となっており、運搬も容易で据付も簡単です。
保守点検が容易
- 表面板を取り外すことなく注油口から注油が容易に行えます。
- 本体を盤から外さないで表面板が取り外せますので、保守点検性が向上しています。
環境にやさしい
- 有害物質を削減し環境に配慮した製品です。
仕様
手動固定形シリーズ 仕様表
この表は横スクロールできます。
| 形式(*1) | 一般用 | V4C-U | V4C-L | V4C-T | V6C-U | V6C-L | V6C-T |
|---|---|---|---|---|---|---|---|
| 低サージ用 | V4CS-U | V4CS-L | V4CS-T | V6CS-U | V6CS-L | V6CS-T | |
| 主回路端子形態 | 上部 左右 |
背面 水平 |
上部 前後 |
上部 左右 |
背面 水平 |
上部 前後 |
|
| 据付方式 | パネルバック、床置固定形 | ||||||
| 閉路操作方式 | 手動ばね操作 | ||||||
| 準拠規格 | JIS C 4603(1990) | ||||||
| 定格 | 電圧(kV) | 7.2/3.6 | |||||
| 電流(A) | 400 | 600 | |||||
| 周波数(Hz) | 50、60 | ||||||
| 遮断電流(kA) | 8 | 12.5 | |||||
| 投入電流(kA) | 20 | 31.5 | |||||
| 短時間耐電流(kA-s) | 8-1 | 12.5-1 | |||||
| 遮断時間(サイクル) | 3 | ||||||
| 開極時間(s) | 0.03 | ||||||
| 耐電圧商用周波(kV) | 22 | ||||||
| 耐電圧雷インパルス(kV) | 60 | ||||||
| 動作責務 | 標準 | A（O-1分-CO-3分-CO） | |||||
| 開路電流(A) | 2×AC3（CT2次電流） | ||||||
| 機械的寿命(回) | 1,000 | ||||||
| 負荷開閉寿命(回) | 1,000 | ||||||
| 補助接点 | 外部使用可能接点2a2b | ||||||
| 質量(kg) | 30 | ||||||
電動ばね操作固定形シリーズ 仕様表
この表は横スクロールできます。
| 形式(*1) | 一般用 | V4D-MU | V4D-ML | V4D-MT | V6D-MU | V6D-ML | V6D-MT |
|---|---|---|---|---|---|---|---|
| 低サージ用 | V4DS-MU | V4DS-ML | V4DS-MT | V6DS-MU | V6DS-ML | V6DS-MT | |
| 主回路端子形態 | 上部 左右 |
背面 水平 |
上部 前後 |
上部 左右 |
背面 水平 |
上部 前後 |
|
| 据付方式 | パネルバック、床置固定形 | ||||||
| 閉路操作方式 | 電動ばね操作 | ||||||
| 準拠規格 | JIS C 4603(1990) | JIS C 4603(1990)/ JEC-2300(2010) |
|||||
| 定格 | 電圧(kV) | 7.2/3.6 | |||||
| 電流(A) | 400 | 600 | |||||
| 周波数(Hz) | 50、60 | ||||||
| 遮断電流(kA) | 8 | 12.5 | |||||
| 投入電流(kA) | 20 | 31.5 | |||||
| 短時間耐電流(kA-s) | 8-1 | 12.5-2 | |||||
| 遮断時間(サイクル) | 3 | ||||||
| 開極時間(s) | 0.03 | ||||||
| 耐電圧商用周波(kV) | 22 | ||||||
| 耐電圧雷インパルス(kV) | 60 | ||||||
| 動作責務 | 標準 | A（O-1分-CO-3分-CO） | |||||
| 閉路電流(A) | DC100/110V（1.0/1.1） | ||||||
| 開路電流(A) | DC100/110V（3.6/4.0） | ||||||
| 閉極時間(s) | 0.03 | ||||||
| 機械的寿命(回) | 10,000 | ||||||
| 負荷開閉寿命(回) | 10,000 | ||||||
| 補助接点 | 外部使用可能接点2a2b | ||||||
| 質量(kg) | 33 | 33 | 33 | 33 | 33 | 33 | |
電動ばね操作引出形シリーズ 仕様表
この表は横スクロールできます。
| 形式(*1) | 一般用 | V4D-MLD | V6D-MLD |
|---|---|---|---|
| 低サージ用 | V4DS-MLD | V6DS-MLD | |
| 主回路端子形態 | 背面水平 | ||
| 据付方式 | 引出形 | ||
| 閉路操作方式 | 電動ばね操作 | ||
| 準拠規格 | JIS C 4603(1990) | JIS C 4603(1990)/ JEC-2300(2010) |
|
| 定格 | 電圧(kV) | 7.2/3.6 | |
| 電流(A) | 400 | 600 | |
| 周波数(Hz) | 50、60 | ||
| 遮断電流(kA) | 8 | 12.5 | |
| 投入電流(kA) | 20 | 31.5 | |
| 短時間耐電流(kA-s) | 8-1 | 12.5-2 | |
| 遮断時間(サイクル) | 3 | ||
| 開極時間(s) | 0.03 | ||
| 耐電圧商用周波(kV) | 22 | ||
| 耐電圧雷インパルス(kV) | 60 | ||
| 動作責務 | 標準 | A（O-1分-CO-3分-CO） | |
| 閉路電流(A) | DC100/110V（3.6/4.0） | ||
| 電動機突入電流(A) | DC100/110V（1/1.1） | ||
| 電動機定常電流(A) | DC100/110V（0.2/0.22） | ||
| 開路電流(A) | DC100/110V（3.6/4.0） | ||
| 閉極時間(s) | 0.03 | ||
| 機械的寿命(回) | 10,000 | ||
| 負荷開閉寿命(回) | 10,000 | ||
| 補助接点 | 外部使用可能接点2a2b | ||
| 質量(kg) | 37 | 38 | |
| 引出装置形式(*2) | U6A-HL1、U6A-VL1 | ||
*1： 形式説明

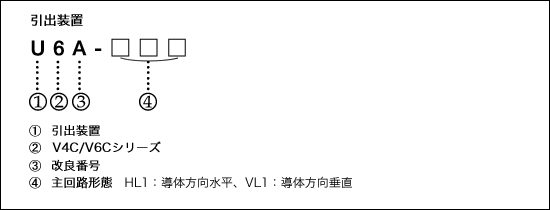

*2： 形式説明
