V4C/V6C形シリーズ電動ばね操作形真空遮断器の蓄勢操作に関するお願い

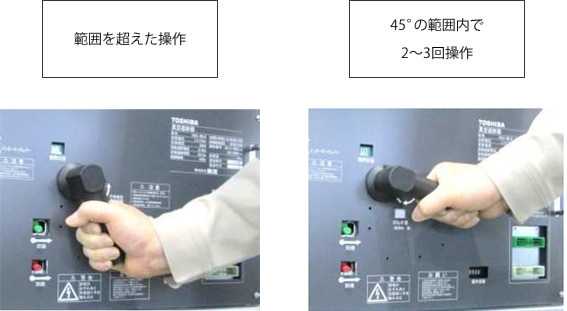

V4C/V6C形シリーズの電動ばね操作形真空遮断器の手動蓄勢操作時、蓄勢ハンドルを取扱説明書記載の範囲(45°)以上の操作をしないようお願いします。
真空遮断器操作機構の故障の原因となります。
V4C/V6C形シリーズ電動ばね操作形の蓄勢操作はハンドルにて実施しますが、手動投入操作と同様な衝撃を加えた操作を行いますと、真空遮断器操作機構の内部に損傷を与える恐れがあります。
初期より2012年9月までは操作ハンドルが長いものでしたが、現行は短いものになっています。
この表は横スクロールできます。
機種 | 形式 | |
---|---|---|
電動ばね操作固定形 | V4C(S)-MU | V6C(S)-MU |
V4C(S)-ML | V6C(S)-ML | |
V4C(S)-MT | V6C(S)-MT | |
電動ばね操作引出形 | V4C(S)-MLD | V6C(S)-MLD |
(S):低サージ形
