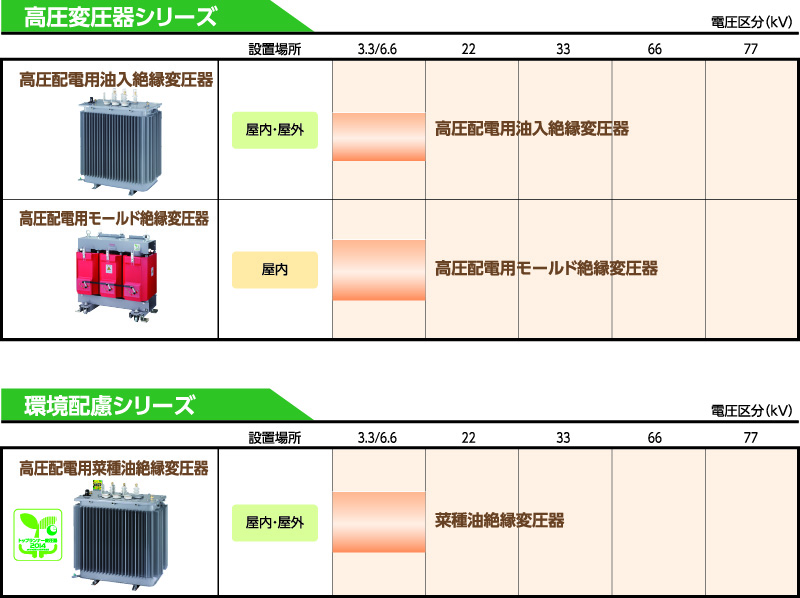

ラインアップ
東芝2026トップランナー変圧器

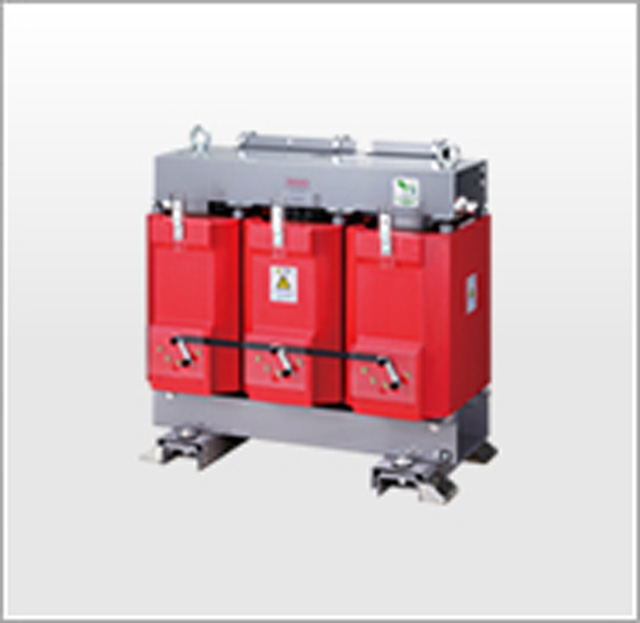

トップランナーモールド変圧器
トップランナー油入変圧器
特長
損失低減
第三次判断基準を満たす2026トップランナー変圧器であり、現在でも使用されている旧JIS準拠製品と比較して、基準負荷率において約55%の損失を低減。
（トップランナー制度適用以前のJIS C 4304:1999およびJIS C 4306:1999との比較）
コンパクト性
損失低減に伴う鉄心・コイルの大型化を、絶縁性能や製造技術の改良により、最小限に抑制。
高い耐震性
変圧器本体の耐震性能は、JEM-TR 252「配電用変圧器の変位量抑制指針」に対応し、水平加速度2Gへの対応、及び端子変位を油入変圧器の場合は30mm以下に、モールド変圧器の場合は50mm以下に抑制（単相500kVA以下、三相1000kVA以下）。
情報管理の利便性
製品に付属する情報提供ラベルに記載の二次元コードを読み取ることで、図面、試験成績書、取扱説明書などの情報を取得可能であり、保守・点検の効率化やデジタル化、複数拠点・チームでの情報共有を推進。
標準仕様一覧表
| 2026トップランナー変圧器 | ||
|---|---|---|
| 適用規格 | 油入 | JIS C 4304：2024（標準）、JEM 1520：2024（準標準） |
| モールド | JIS C 4306：2024（標準）、JEM 1521：2024（準標準） | |
| 周波数 | 50Hz、60Hz | |
| 容量 | 単相 | 10～500kVA |
| 三相 | 20～2000kVA | |
| 電圧 | 一次 | 6.6kVまたは3.3kV |
| 二次 | 単相210-105V（単三専用） | |
| 三相210V （50kVA以下：Yy0） （75～1000kVA：Yd1） （750～2000kVA：Dd0） |
||
| 三相420/242V, 415/240V（50Hz） 75～2000kVA（Dyn11） | ||
| 三相440/254V（60Hz） 75～2000kVA（Dyn11） | ||
