特別高圧変圧器
多彩な実績とノウハウにより、多様なご要求にお応えします。
種類はSF6ガス絶縁、油入絶縁、モールド絶縁方式があり、用途によって使い分けが可能です。

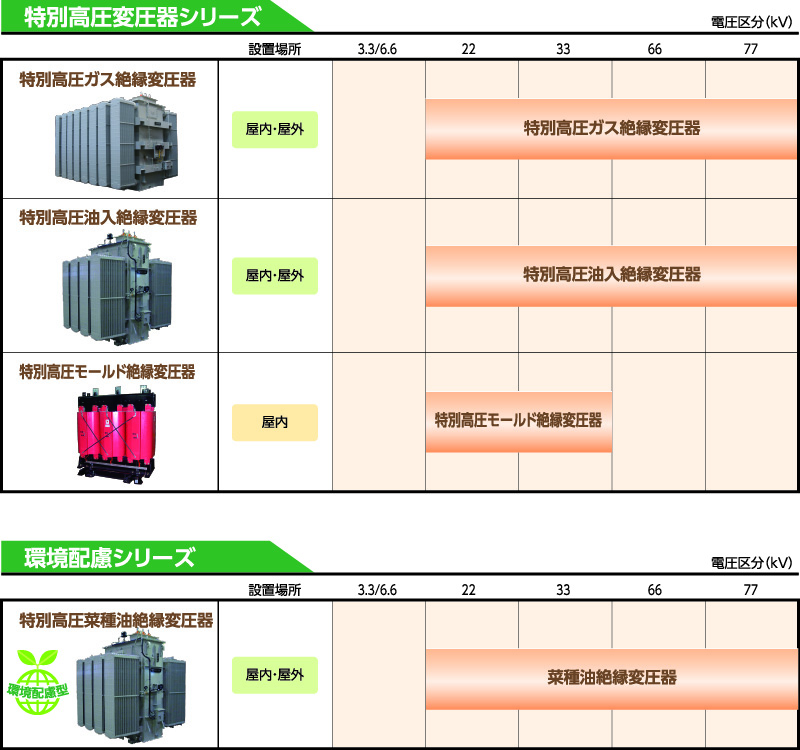

ラインアップ

特別高圧モールド絶縁変圧器

特別高圧モールド絶縁変圧器
特長
絶縁方式
高圧および低圧側のコイル自体を絶縁性、熱伝導性のあるレジンモールドの樹脂材で覆った方式です。
コンパクト化
優れた絶縁性をもつ当社レジンモールドと、長年培った注型技術によりコンパクト化を図っています。
工場で完成した機器をそのまま現地に設置でき、据付工事が容易です。
低損失、高効率
高性能低損失の方向性珪素鋼板を採用し、無負荷損を低減します。また、絶縁、冷却の合理化により、全損失を低減した低損失・高効率の変圧器です。
長寿命
電界解析や応力解析などのシミュレーションにより、絶縁設計を行っております。さらに、冷却試験、耐震試験、燃焼試験などの過酷な試験で高品質・高信頼性を検証しています。
標準仕様一覧
この表は横スクロールできます。
準拠規格 | JEC-2200 | ||
---|---|---|---|
相数 | 三相 | ||
周波数 | 50Hz / 60Hz | ||
設置場所 | 屋内 | ||
耐熱クラス | F種(巻数95K) | H種(巻数120K) | |
冷却方式 | 自冷 | 風冷 | |
定格容量(kVA) | 1000〜2000kVA | 2500〜3500kVA | 4000〜10000kVA |
一次タップ電圧 | F23/F22.5/R22/F21.5/F21kV | F23/R22/F21/F20kV | 同左 |
二次電圧 | 6.6kVA | 6.6kVA | |
結線 | 一次 | Δ | Y |
二次 | Δ | Δ | |
タップ切換方式 | 無電圧タップ切換式 |
特別高圧ガス絶縁変圧器

特別高圧ガス絶縁変圧器
特長
絶縁方式
優れた絶縁性能をもつSF6ガスをタンク内に一定圧力にて封入した方式です。
その絶縁性能の管理として圧力を管理するメータを取り付けています。
不燃性
絶縁油を使用しない不燃性変圧器であるため、万一の変圧器事故、あるいは周辺での火災事故の際にも引火することがありません。また、据付場所の消火設備、防火壁、廃油槽などの防火付帯設備が軽減できます。
低損失、高効率
全機種に高性能低損失の方向性珪素鋼板を採用し、無負荷損を低減します。また、絶縁、冷却の合理化により、全損失を低減した変圧器です。
長寿命
変圧器本体は完全密封されたタンク内に不活性の乾燥したSF6ガスが封入されています。外気との接触がなく、湿気、じんあいで汚損されることがなく、品質の長期維持が可能です。
標準仕様一覧
この表は横スクロールできます。
準拠規格 | JEC-2200 | |
---|---|---|
相数 | 三相 | |
冷却方式 | ガス入自冷式 / 導ガス風冷式 | |
周波数 | 50Hz / 60Hz | |
定格容量 | 22/33kV 3000〜10000kVA 66/77kV 5000〜30000kVA |
|
設置場所 | 屋内 / 屋外 | |
二次電圧 | 6.6kV | |
タップ切換方式 | 無電圧タップ切換器 | |
結線 | 一次 | Y /△ |
二次 | △ | |
耐熱クラス | ガス入自冷式F種、導ガス風冷式E種 | |
定格ガス封入圧力 | ガス入自冷式 0.125MPa・G(at20℃) |
導ガス風冷式 0.14MPa・G(at20℃) |
特別高圧油入絶縁変圧器

特別高圧油入絶縁変圧器
特長
絶縁方式
優れた絶縁性能をもつ鉱油をタンク内に注入し、コイルをその中に浸した方式です。
コンパクト化
冷却効率のよい冷却媒体である絶縁油を採用していることでコンパクト化が図れ、大容量化も可能です。
低損失、高効率
高性能低損失の方向性珪素鋼板を採用し、無負荷損を低減します。また、絶縁、冷却の合理化により、全損失を低減した変圧器です。
長寿命
窒素封入密閉形あるいは無圧密閉形の油劣化防止方式を採用しており、絶縁油が外気と接触していないため、湿気、じんあいで劣化、汚損されることがなく、品質の長期維持が可能です。
標準仕様一覧
この表は横スクロールできます。
準拠規格 | JEC-2200 | |
---|---|---|
相数 | 三相 | |
冷却方式 | 油入自冷 | |
油劣化防止方式 | 窒素封入密閉形 / 無圧密封形(別置コンサベータ) | |
周波数 | 50Hz / 60Hz | |
定格容量 | 22/33kV 3000〜10000kVA 66/77kV 3000〜30000kVA |
|
設置場所 | 屋内 / 屋外 | |
二次電圧 | 6.6kV | |
タップ切換方式 | 無電圧タップ切換器 | |
結線 | 一次 | 22/33kV:Y/△ 66/77kV:Y |
二次 | △ | |
耐熱クラス | A種 |

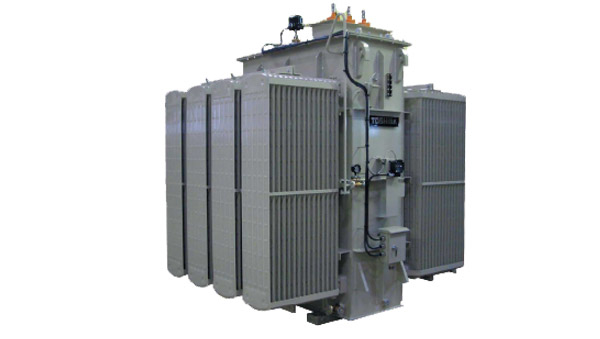

菜種油絶縁変圧器

菜種油絶縁変圧器

カーボンニュートラルイメージ
特長
カーボンニュートラル
菜種油は、カーボンニュートラルの考え方により、大気中のCO2の量を増加させない絶縁油です。

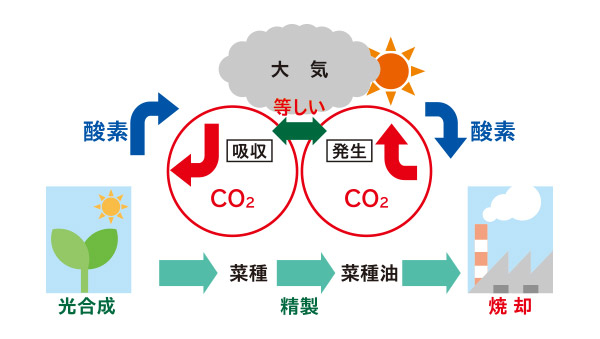

カーボンニュートラルの考え方
菜種油の原料となる菜の花は、育成時に光合成によってCO2を吸収し酸素を放出します。菜の花から採取した菜種は、精製されて菜種油となり、その菜種油を変圧器の絶縁油として使用します。菜種油は、変圧器廃棄時において、焼却される際に酸素を取り入れて、CO2を発生します。この発生するCO2は、菜の花が育成時に光合成によって吸収したCO2と同じ量で相殺されるため、地球温暖化の要因であるCO2の排出を抑制します。
環境調和性
菜種油は生分解性※1が高いため、万一土壌に流出した場合でも、微生物によって容易に分解され、環境負荷を低減します。
※1 自然環境において物質が微生物によって分解される性質であることの度合。
鉱物油と同等の絶縁性
菜種油は鉱物油と同等の絶縁性能であるため、幅広く適用できます。
難燃性
菜種油は、300℃以上の高い引火点のため、引火点が150℃程度の鉱油と比較して高い難燃性を有しています。
標準仕様一覧
この表は横スクロールできます。
準拠規格 | JEC-2200 |
---|---|
相数 | 三相 |
冷却方式 | 油入自冷 |
周波数 | 50Hz / 60Hz |
定格容量 | 22/33kV 3000〜10000kVA 66/77kV 5000〜20000kVA |
設置場所 | 屋内 / 屋外 |
二次電圧 | 6600V |
タップ切換方式 | 無電圧タップ切換器 |
耐熱クラス | A種 |
油劣化防止方式 | 窒素封入密閉形 |
- 上記以外の定格につきましては、別途お問い合わせ願います。
- 高圧の菜種油絶縁変圧器もラインアップしています。
