GaN HEMT
GaN HEMT（Gallium Nitride High Electron Mobility Transistor：窒化ガリウム高電子移動度トランジスタ）GaAsの数倍の出力電力能力を有する化合物半導体内部整合型HEMT
製品情報

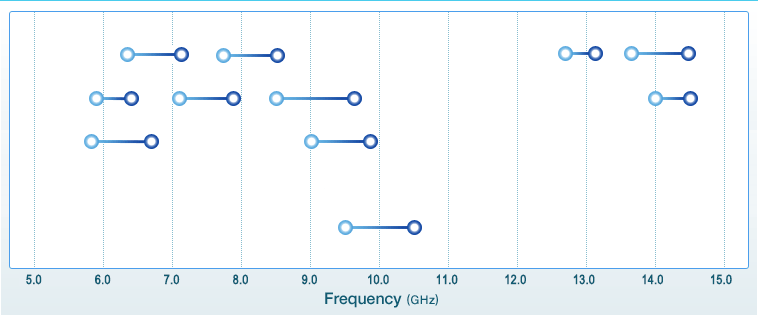

周波数帯をクリックすると、該当製品をご覧いただけます。
| 品 名 (データシート) |
周波数 帯域(GHz) |
バイアス条件 | 出力電力 Pout(dBm) 標準値 |
ドレイン 電流 IDS(A) 標準値 |
電力付加効率 ηadd(%) 標準値 |
線形利得 GL(dB) 標準値 |
三次相互 変調歪 IM3(dBc) 最小値 |
パッケージ コード |
Sパラメーター |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VDS (V) |
IDSset (A) |
＠Pin (dBm) |
＠Pin (dBm) |
Po@SCL (dBm) |
|||||||||
| TGI5867-25L (PDF形式)(320.2KB) | 5.85-6.75 | 24 | 1.75 | 44.5 | 2.7 | 39 | 35 | 13.5 | 20 | -40 | 29 | 7-AA04A | Download |
| TGI5867-50L (PDF形式) | 5.85-6.75 | 24 | 3.0 | 47.0 | 5.4 | 33 | 40 | 13.5 | 20 | -40 | 32 | 7-AA04A | Download |
| TGI5867-60LHA (PDF形式)(344KB) | 5.85-6.75 | 40 | 0.4 | 48.0 | 3.5 | 38 | 40 | 12.5 | 20 | -25 | 41 | 7-AA04A | Download |

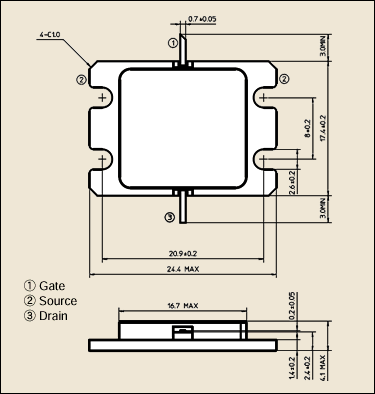

| TGI5867-130LHA (PDF形式)(344KB) | 5.85-6.75 | 40 | 0.8 | 51.0 | 7.0 | 38 | 43 | 12.5 | 20 | -25 | 44 | 7-AA06A | Download |
| 品 名 (データシート) |
周波数 帯域(GHz) |
バイアス条件 | 出力電力 Pout(dBm) 標準値 |
ドレイン 電流 IDS(A) 標準値 |
電力付加効率 ηadd(%) 標準値 |
線形利得 GL(dB) 標準値 |
三次相互 変調歪 IM3(dBc) 最小値 |
パッケージ コード |
Sパラメーター |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VDS (V) |
IDSset (A) |
＠Pin (dBm) |
＠Pin (dBm) |
Po@SCL (dBm) |
|||||||||
| TGI5964-120L (PDF形式) | 5.9-6.4 | 24 | 4.0 | 51.0 | 10.0 | 42 | 43 | 13.5 | 20 | -25 | 44 | 7-AA06A | Download |
| 品 名 (データシート) |
周波数 帯域(GHz) |
バイアス条件 | 出力電力 Pout(dBm) 標準値 |
ドレイン 電流 IDS(A) 標準値 |
電力付加効率 ηadd(%) 標準値 |
線形利得 GL(dB) 標準値 |
三次相互 変調歪 IM3(dBc) 最小値 |
パッケージ コード |
Sパラメーター |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VDS (V) |
IDSset (A) |
＠Pin (dBm) |
＠Pin (dBm) |
Po@SCL (dBm) |
|||||||||
| TGI6472-120L (PDF形式)(304.4KB) | 6.4-7.2 | 24 | 4.0 | 51.0 | 11.0 | 38 | 44 | 11.5 | 20 | -25 | 44 | 7-AA06A | Download |
| 品 名 (データシート) |
周波数 帯域(GHz) |
バイアス条件 | 出力電力 Pout(dBm) 標準値 |
ドレイン 電流 IDS(A) 標準値 |
電力付加効率 ηadd(%) 標準値 |
線形利得 GL(dB) 標準値 |
三次相互 変調歪 IM3(dBc) 最小値 |
パッケージ コード |
Sパラメーター |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VDS (V) |
IDSset (A) |
＠Pin (dBm) |
＠Pin (dBm) |
Po@SCL (dBm) |
|||||||||
| TGI7179-60LHA (PDF形式)(352KB) | 7.1-7.9 | 40 | 0.4 | 48.0 | 3.5 | 37 | 40.5 | 12.0 | 20 | -25 | 41 | 7-AA04A | Download |
| TGI7179-130LHA (PDF形式)(332KB) | 7.1-7.9 | 40 | 0.8 | 51.0 | 7.0 | 36 | 43.5 | 12.0 | 20 | -25 | 44 | 7-AA06A | Download |
| 品 名 (データシート) |
周波数 帯域(GHz) |
バイアス条件 | 出力電力 Pout(dBm) 標準値 |
ドレイン 電流 IDS(A) 標準値 |
電力付加効率 ηadd(%) 標準値 |
線形利得 GL(dB) 標準値 |
三次相互 変調歪 IM3(dBc) 最小値 |
パッケージ コード |
Sパラメーター |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VDS (V) |
IDSset (A) |
＠Pin (dBm) |
＠Pin (dBm) |
Po@SCL (dBm) |
|||||||||
| TGI7785-25L (PDF形式)(468.7KB) | 7.7-8.5 | 24 | 1.75 | 44.5 | 2.7 | 39 | 35 | 12.0 | 20 | -40 | 29 | 7-AA04A | Download |
| TGI7785-50L (PDF形式)(449.7KB) | 7.7-8.5 | 24 | 3.0 | 47.0 | 5.0 | 33 | 40 | 11.0 | 20 | -40 | 32 | 7-AA04A | Download |
| TGI7785-60LHA (PDF形式)(348KB) | 7.7-8.5 | 40 | 0.4 | 48.0 | 4.0 | 32 | 41 | 11.5 | 20 | -25 | 41 | 7-AA04A | Download |
| TGI7785-120L (PDF形式)(624.9KB) | 7.7-8.5 | 24 | 4.0 | 51.0 | 10.0 | 42 | 44 | 11.0 | 20 | -25 | 44 | 7-AA06A | Download |
| TGI7785-130LHA (PDF形式)(352KB) | 7.7-8.5 | 40 | 0.8 | 51.0 | 7.0 | 36 | 44 | 11.5 | 20 | -25 | 44 | 7-AA06A | Download |
| 品 名 (データシート) |
周波数 帯域(GHz) |
バイアス条件 | 出力電力 Pout(dBm) 標準値 |
ドレイン 電流 IDS(A) 標準値 |
電力付加効率 ηadd(%) 標準値 |
線形利得 GL(dB) 標準値 |
パッケージ コード |
Sパラメーター |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|
| VDS (V) |
IDSset (A) |
＠Pin (dBm) |
＠Pin (dBm) |
||||||||
| TGI8596-50 (PDF形式)(289.7KB) | 8.5-9.6 | 24 | 1.5 | 47.0 | 5.0 | 31 | 41 | 9.0 | 20 | 7-AA04A | Download |
| TGI0910-50 (PDF形式)(295.6KB) | 9.5-10.5 | 24 | 1.5 | 47.0 | 5.0 | 31 | 41 | 9.0 | 20 | 7-AA04A | Download |
| 品 名 (データシート) |
周波数 帯域(GHz) |
バイアス条件 | 出力電力 Pout(dBm) 標準値 |
ドレイン 電流 IDS(A) 標準値 |
電力付加効率 ηadd(%) 標準値 |
線形利得 GL(dB) 標準値 |
パッケージ コード |
Sパラメーター |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|
| VDS (V) |
IDSset (A) |
＠Pin (dBm) |
＠Pin (dBm) |
||||||||
| TGI9098-100P※ (PDF形式)(321.2KB) | 9.0-9.8 | 24 | 6.0 | 50.0 | 10.0 | 40 | 42 | 12.0 | 35 | 7-AA03B | Download |
- ※ Pulse Operation
| 品 名 (データシート) |
周波数 帯域(GHz) |
バイアス条件 | 出力電力 Pout(dBm) 標準値 |
ドレイン 電流 IDS(A) 標準値 |
電力付加効率 ηadd(%) 標準値 |
線形利得 GL(dB) 標準値 |
三次相互 変調歪 IM3(dBc) 最小値 |
パッケージ コード |
Sパラメーター |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VDS (V) |
IDSset (A) |
＠Pin (dBm) |
＠Pin (dBm) |
Po@SCL (dBm) |
|||||||||

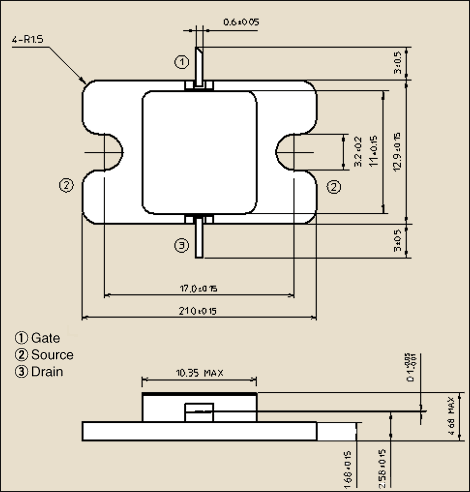

| TGI1213-25LA (PDF形式)(352KB) | 12.7-13.2 | 24 | 1.0 | 44.0 | 2.5 | 29 | 39 | 8.0 | 20 | -25 | 37 | 7-AA07A | Download |
| TGI1213-50LA (PDF形式)(368KB) | 12.7-13.2 | 24 | 2.0 | 47.0 | 5.0 | 29 | 42 | 8.0 | 20 | -25 | 40 | 7-AA07A | Download |
| TGI1314-25LA (PDF形式)(316KB) | 13.75-14.5 | 24 | 1.0 | 44.0 | 2.5 | 29 | 39 | 8.0 | 20 | -25 | 37 | 7-AA07A | Download |

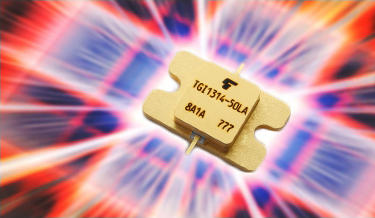

| TGI1314-50LA (PDF形式)(324KB) | 13.75-14.5 | 24 | 2.0 | 47.0 | 5.0 | 29 | 42 | 8.0 | 20 | -25 | 40 | 7-AA07A | Download |

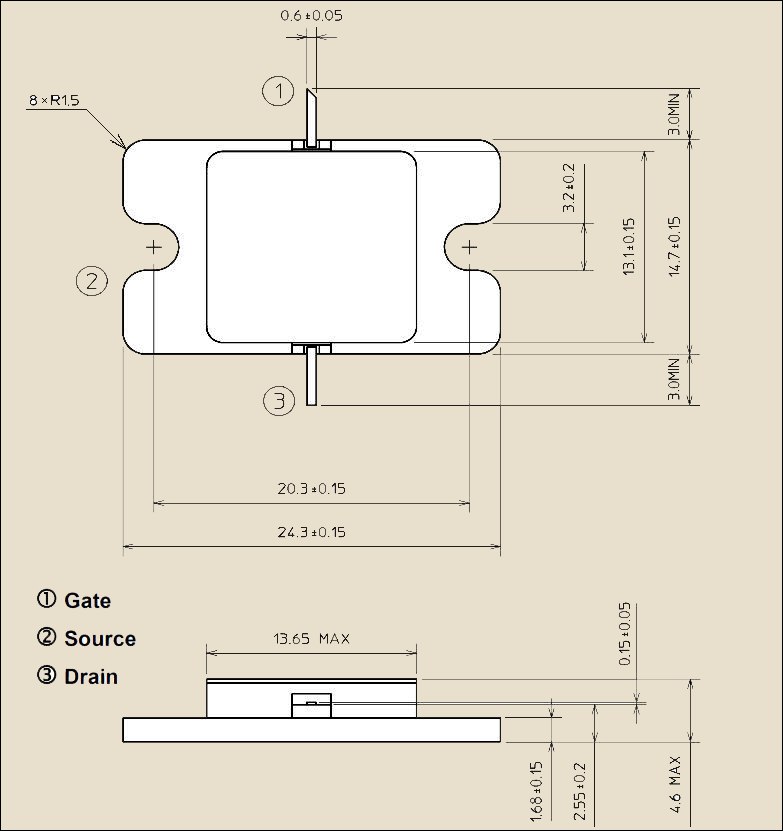

| TGI1314-100LPHA (PDF形式)(276KB)※ | 13.75-14.5 | 40 | 0.8 | 51.0 | 7.5 | 33 | 44 | 10.0 | 20 | -25 | 43 | 7-AA13A | Download |
- ※ Pulse Operation
