X,Ku帯内部整合型電力GaAs FET
X帯（8~12GHz）およびKu帯（12~18GHz）GaAs FET（Gallium Arsenide Field Effect Transistor：ガリウムヒ素電界効果トランジスタ）高周波特性の優れた化合物半導体内部整合型FET
製品情報

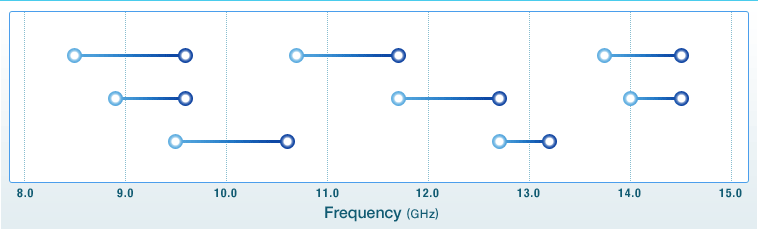

周波数帯をクリックすると、該当製品をご覧いただけます。
この表は横スクロールできます。
| 品 名 (データシート) |
周波数 帯域 (GHz) |
バイアス条件 | 1dB利得 圧縮時 出力電力 P1dB(dBm) 標準値 |
1dB利得 圧縮時 利得電力 G1dB(dB) 標準値 |
ドレイン電流 IDS(A) 標準値 |
電力付加 効率 ηadd(%) 標準値 |
三次相互 変調歪 IM3(dBc) 最小値 |
熱抵抗 Rth(c-c) 標準値 |
パッケージ コード |
Sパラメーター | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VDS (V) |
IDSset (A) |
Po@SCL (dBm) |
||||||||||

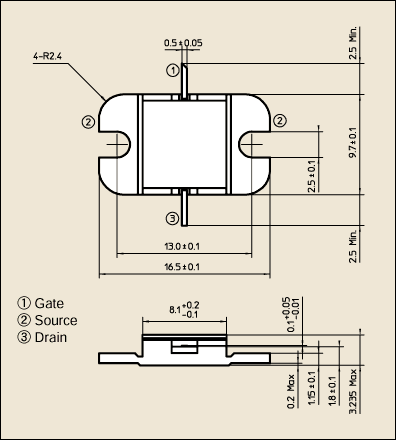

| TIM8596-2(PDF形式) | 8.5-9.6 | 9 | 1.0 | 33.5 | 7.5 | 0.85 | 24 | - | - | 5.0 | 2-9D1B | Download |
| TIM8596-4(PDF形式) | 8.5-9.6 | 9 | 2.0 | 36.5 | 7.5 | 1.7 | 24 | - | - | 2.9 | 2-9D1B | Download |

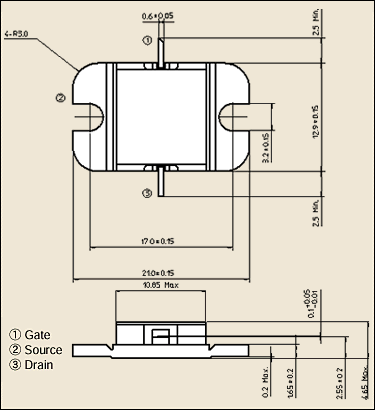

| TIM8596-8(PDF形式) | 8.5-9.6 | 9 | 4.0 | 39.5 | 6.0 | 3.4 | 22 | - | - | 1.6 | 2-11C1B | Download |
| TIM8596-15(PDF形式) | 8.5-9.6 | 9 | 4.0 | 42.0 | 7.0 | 4.5 | 31 | - | - | 2.0 | 2-11C1B | Download |
この表は横スクロールできます。
| 品 名 (データシート) |
周波数 帯域 (GHz) |
バイアス条件 | 1dB利得 圧縮時 出力電力 P1dB(dBm) 標準値 |
1dB利得 圧縮時 利得電力 G1dB(dB) 標準値 |
ドレイン電流 IDS(A) 標準値 |
電力付加 効率 ηadd(%) 標準値 |
三次相互 変調歪 IM3(dBc) 最小値 |
熱抵抗 Rth(c-c) 標準値 |
パッケージ コード |
Sパラメーター | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VDS (V) |
IDSset (A) |
Po@SCL (dBm) |
||||||||||

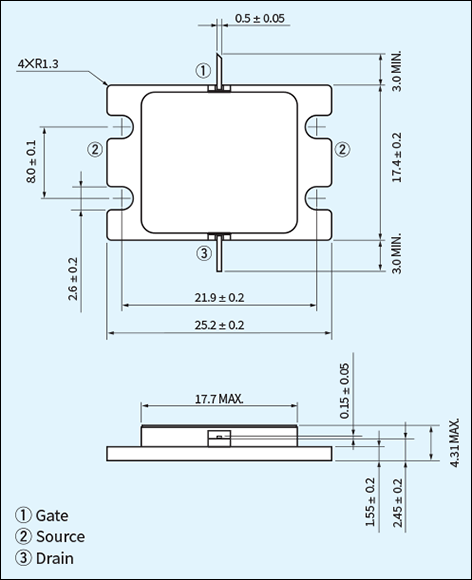

| TIM8996-30(PDF形式) | 8.9-9.6 | 10 | 7.0 | 45.0 | 7.0 | 10.0 | 25 | - | - | 1.0 | 7-AA03B | Download |
この表は横スクロールできます。
| 品 名 (データシート) |
周波数 帯域 (GHz) |
バイアス条件 | 1dB利得 圧縮時 出力電力 P1dB(dBm) 標準値 |
1dB利得 圧縮時 利得電力 G1dB(dB) 標準値 |
ドレイン電流 IDS(A) 標準値 |
電力付加 効率 ηadd(%) 標準値 |
三次相互 変調歪 IM3(dBc) 最小値 |
熱抵抗 Rth(c-c) 標準値 |
パッケージ コード |
Sパラメーター | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VDS (V) |
IDSset (A) |
Po@SCL (dBm) |
||||||||||
| TIM0910-2(PDF形式) | 9.5-10.5 | 9 | 1.0 | 33.5 | 7.5 | 0.85 | 24 | - | - | 5.0 | 2-9D1B | Download |
| TIM0910-4(PDF形式) | 9.5-10.5 | 9 | 2.0 | 36.5 | 7.5 | 1.7 | 24 | - | - | 2.9 | 2-9D1B | Download |
| TIM0910-5(PDF形式) | 9.5-10.5 | 9 | 2.0 | 37.5 | 7.0 | 2.0 | 25 | - | - | 3.0 | 2-9D1B | Download |
| TIM0910-8(PDF形式) | 9.5-10.5 | 9 | 4.0 | 39.5 | 6.0 | 3.4 | 22 | - | - | 1.6 | 2-11C1B | Download |
| TIM0910-15L(PDF形式) | 9.5-10.5 | 9 | 4.0 | 42.0 | 7.0 | 4.5 | 31 | -42 | 30.0 | 2.0 | 2-11C1B | Download |
| TIM0910-30L(PDF形式) | 9.5-10.5 | 10 | 7.0 | 45.0 | 7.0 | 10.0 | 25 | -25 | 38.0 | 2.0 | 7-AA03B | Download |
この表は横スクロールできます。
| 品 名 (データシート) |
周波数 帯域 (GHz) |
バイアス条件 | 1dB利得 圧縮時 出力電力 P1dB(dBm) 標準値 |
1dB利得 圧縮時 利得電力 G1dB(dB) 標準値 |
ドレイン電流 IDS(A) 標準値 |
電力付加 効率 ηadd(%) 標準値 |
三次相互 変調歪 IM3(dBc) 最小値 |
熱抵抗 Rth(c-c) 標準値 |
パッケージ コード |
Sパラメーター | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VDS (V) |
IDSset (A) |
Po@SCL (dBm) |
||||||||||
| TIM1011-4UL(PDF形式) | 10.7-11.7 | 10 | 1.0 | 36.5 | 9.5 | 1.1 | 36 | -42 | 24.0 | 3.8 | 2-9D1B | Download |
| TIM1011-5L(PDF形式) | 10.7-11.7 | 9 | 2.0 | 37.5 | 7.0 | 2.0 | 25 | -25 | 26.0 | 3.0 | 2-9D1B | Download |
| TIM1011-8UL(PDF形式) | 10.7-11.7 | 10 | 2.0 | 39.5 | 9.0 | 2.0 | 39 | -42 | 27.0 | 3.0 | 2-9D1B | Download |
| TIM1011-8ULA(PDF形式) | 10.7-11.7 | 10 | 2.0 | 39.5 | 9.0 | 2.0 | 39 | -42 | 27.0 | 3.0 | 2-11C1B | Download |
| TIM1011-15L(PDF形式) | 10.7-11.7 | 9 | 4.0 | 42.0 | 7.0 | 4.5 | 31 | -42 | 30.0 | 2.0 | 2-11C1B | Download |
この表は横スクロールできます。
| 品 名 (データシート) |
周波数 帯域 (GHz) |
バイアス条件 | 1dB利得 圧縮時 出力電力 P1dB(dBm) 標準値 |
1dB利得 圧縮時 利得電力 G1dB(dB) 標準値 |
ドレイン電流 IDS(A) 標準値 |
電力付加 効率 ηadd(%) 標準値 |
三次相互 変調歪 IM3(dBc) 最小値 |
熱抵抗 Rth(c-c) 標準値 |
パッケージ コード |
Sパラメーター | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VDS (V) |
IDSset (A) |
Po@SCL (dBm) |
||||||||||
| TIM1112-4UL(PDF形式) | 11.7-12.7 | 10 | 1.0 | 36.5 | 9.5 | 1.1 | 36 | -45 | 27.0 | 3.8 | 2-9D1B | Download |
| TIM1112-8(PDF形式) | 11.7-12.7 | 9 | 4.0 | 39.5 | 5.0 | 3.4 | 20 | - | - | 1.6 | 2-11C1B | Download |
| TIM1112-15L(PDF形式) | 11.7-12.7 | 9 | 4.0 | 42.0 | 6.0 | 4.5 | 29 | -42 | 30.0 | 2.0 | 2-11C1B | Download |
この表は横スクロールできます。
| 品 名 (データシート) |
周波数 帯域 (GHz) |
バイアス条件 | 1dB利得 圧縮時 出力電力 P1dB(dBm) 標準値 |
1dB利得 圧縮時 利得電力 G1dB(dB) 標準値 |
ドレイン電流 IDS(A) 標準値 |
電力付加 効率 ηadd(%) 標準値 |
三次相互 変調歪 IM3(dBc) 最小値 |
熱抵抗 Rth(c-c) 標準値 |
パッケージ コード |
Sパラメーター | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VDS (V) |
IDSset (A) |
Po@SCL (dBm) |
||||||||||
| TIM1213-2L(PDF形式) | 12.7-13.2 | 9 | 1.0 | 33.5 | 7.5 | 0.85 | 24 | -42 | 22.0 | 5.0 | 2-9D1B | Download |
| TIM1213-4L(PDF形式) | 12.7-13.2 | 9 | 2.0 | 36.5 | 7.5 | 1.7 | 24 | -42 | 25.0 | 2.9 | 2-9D1B | Download |
| TIM1213-8UL(PDF形式) | 12.7-13.2 | 10 | 2.0 | 39.0 | 8.0 | 2.0 | 33 | -42 | 27.0 | 3.0 | 2-9D1B | Download |
| TIM1213-8ULA(PDF形式) | 12.7-13.2 | 10 | 2.0 | 39.0 | 8.0 | 2.0 | 33 | -42 | 27.0 | 3.0 | 2-11C1B | Download |
| TIM1213-10L(PDF形式) | 12.7-13.2 | 9 | 4.0 | 40.5 | 6.0 | 4.0 | 23 | -42 | 29.0 | 2.0 | 2-11C1B | Download |
| TIM1213-15L(PDF形式) | 12.7-13.2 | 9 | 4.0 | 42.0 | 6.0 | 4.5 | 29 | -42 | 30.0 | 2.0 | 2-11C1B | Download |
| TIM1213-18L(PDF形式) | 12.7-13.2 | 10 | 4.4 | 42.5 | 6.0 | 5.5 | 28 | -25 | 36.0 | 1.8 | 2-11C1B | Download |
| TIM1213-30L(PDF形式) | 12.7-13.2 | 10 | 7.0 | 45.0 | 5.5 | 10.0 | 23 | -25 | 38.0 | 1.0 | 7-AA03B | Download |
この表は横スクロールできます。
| 品 名 (データシート) |
周波数 帯域 (GHz) |
バイアス条件 | 1dB利得 圧縮時 出力電力 P1dB(dBm) 標準値 |
1dB利得 圧縮時 利得電力 G1dB(dB) 標準値 |
ドレイン電流 IDS(A) 標準値 |
電力付加 効率 ηadd(%) 標準値 |
三次相互 変調歪 IM3(dBc) 最小値 |
熱抵抗 Rth(c-c) 標準値 |
パッケージ コード |
Sパラメーター | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VDS (V) |
IDSset (A) |
Po@SCL (dBm) |
||||||||||
| TIM1414-2L(PDF形式) | 14.0-14.5 | 9 | 1.0 | 33.5 | 6.5 | 0.85 | 23 | -42 | 22.0 | 5.0 | 2-9D1B | Download |
| TIM1414-5L(PDF形式) | 14.0-14.5 | 9 | 2.0 | 37.5 | 6.0 | 2.0 | 23 | -42 | 26.0 | 3.0 | 2-9D1B | Download |
| TIM1414-7(PDF形式) | 14.0-14.5 | 9 | 2.0 | 38.5 | 6.5 | 2.25 | 27 | - | - | 3.0 | 2-9D1B | Download |
| TIM1414-15L(PDF形式) | 14.0-14.5 | 9 | 4.0 | 42.0 | 6.0 | 4.5 | 29 | -42 | 30.0 | 2.0 | 2-11C1B | Download |
| TIM1414-18L(PDF形式) | 14.0-14.5 | 9 | 4.4 | 42.5 | 6.0 | 5.5 | 28 | -25 | 36.0 | 1.8 | 2-11C1B | Download |
この表は横スクロールできます。
| 品 名 (データシート) |
周波数 帯域 (GHz) |
バイアス条件 | 1dB利得 圧縮時 出力電力 P1dB(dBm) 標準値 |
1dB利得 圧縮時 利得電力 G1dB(dB) 標準値 |
ドレイン電流 IDS(A) 標準値 |
電力付加 効率 ηadd(%) 標準値 |
三次相互 変調歪 IM3(dBc) 最小値 |
熱抵抗 Rth(c-c) 標準値 |
パッケージ コード |
Sパラメーター | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VDS (V) |
IDSset (A) |
Po@SCL (dBm) |
||||||||||
| TIM1314-4UL(PDF形式) | 13.75-14.5 | 10 | 1.0 | 36.5 | 8.0 | 1.1 | 34 | -42 | 23.0 | 3.8 | 2-9D1B | Download |
| TIM1414-7-252(PDF形式) | 13.75-14.5 | 9 | 2.0 | 38.0 | 6.0 | 2.25 | 23 | - | - | 3.0 | 2-9D1B | Download |
| TIM1314-8UL(PDF形式) | 13.75-14.5 | 10 | 2.0 | 39.0 | 7.0 | 2.0 | 32 | -42 | 27.0 | 3.0 | 2-9D1B | Download |
| TIM1314-9L(PDF形式) | 13.75-14.5 | 9 | 2.2 | 39.5 | 6.0 | 2.8 | 26 | -25 | 33.0 | 3.0 | 2-9D1B | Download |
| TIM1314-15ULA(PDF形式) | 13.75-14.5 | 10 | 4.0 | 42.0 | 7.0 | 4.4 | 32 | -42 | 30.0 | 2.0 | 2-11C1B | Download |
| TIM1414-18L-252(PDF形式) | 13.75-14.5 | 9 | 4.4 | 42.0 | 6.0 | 5.5 | 24 | -25 | 36.0 | 1.8 | 2-11C1B | Download |
| TIM1314-30L(PDF形式) | 13.75-14.5 | 10 | 7.0 | 45.0 | 5.0 | 10.0 | 22 | -25 | 38.0 | 1.0 | 7-AA03B | Download |
