移動体・定置・産業用

2P12Sモジュール

さまざまな規模の電池システムを構築可能。
公共、産業、電力系統など、社会インフラを支える用途にご使用いただけます。

（電池構成：セル2並列12直列）

製品情報:定置・産業用2P12Sモジュール

特長
用途例
ラインアップ

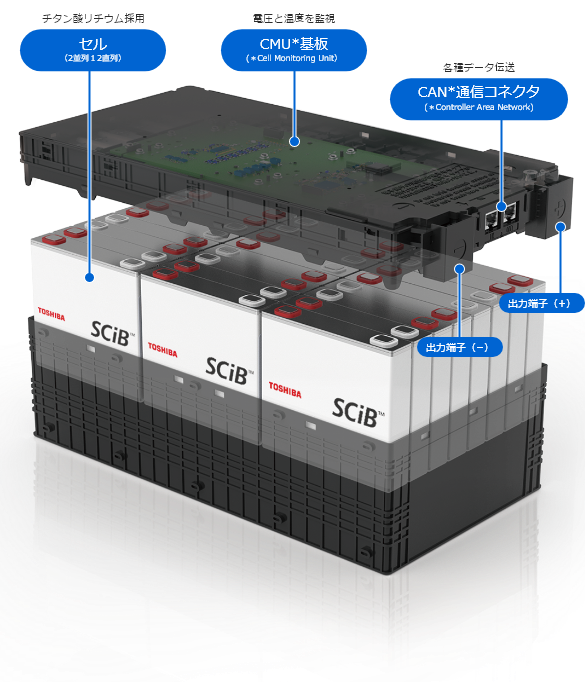

コンポーネント
特性
仕様
ダウンロード
導入事例

特長

用途例

ラインアップ

コンポーネント

特性

仕様

ダウンロード

導入事例

お問い合わせ

製品情報:定置・産業用2P12Sモジュール

お問い合わせ

特長

用途例

ラインアップ

コンポーネント

特性

仕様

ダウンロード

導入事例

特長

用途例

ラインアップ

コンポーネント

特性

仕様

ダウンロード

導入事例

特長

様々な用途に対応するため、耐環境性能を強化しています。－30℃でも動作し、標高2,000mまで使用可能です。
さらに、耐圧・耐振性能も向上させています。

破裂・発火を起こしにくい

20,000回以上のサイクル寿命

-30℃でも使用可能

大電流を出し入れ可能

12分間で容量の80%を急速充電

SOC 0〜100%で使用可能

SCiB™の特長を詳しく知る

用途例

製品ラインアップ

汎用モジュール
定置・産業用

Type3-10 / Type3-20HP / Type3-20 / Type3-23^(※) / Type3-26

定置・産業用に幅広くご使用いただける汎用電池モジュールです。容量に応じて選択可能です。

移動体用モジュール
移動体・定置・産業用

Type1-23^(※)

耐振動性を強化。移動体に適した電池モジュールです。

高放熱モジュール
移動体・定置・産業用

Type4-23

底板にアルミニウムを採用し、放熱性能を約2倍にした電池モジュールです。

(※)SCiB™ セル2並列11直列のモジュールもございます。

製品仕様を見る

電池システムコンポーネント

BMUやコンタクター、センサーなど、システム構築に必要なコンポーネントも用意しています。

電池システムコンポーネントを見る

特性

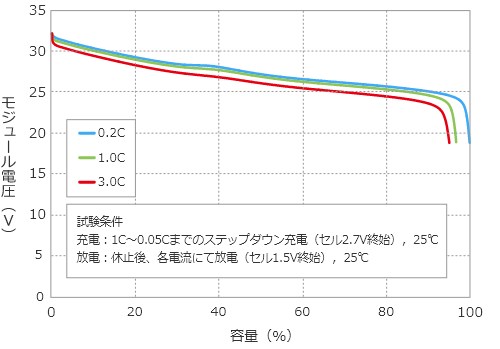

放電特性（レート特性）

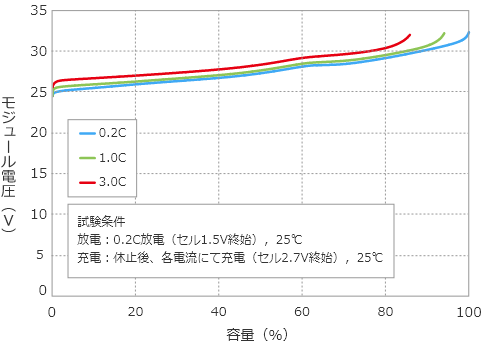

充電特性（レート特性）

※上記の特性は、Type3-20の場合です。
※掲載の技術資料等は保証値ではありません。予告なく仕様の変更をすることがあります。また、お客様の使用条件により性能は異なります。
※製品仕様は予告なく変更する場合があります。

製品仕様

推奨用途		定置・産業⽤
強み
製品名		Type3-10	Type3-20HP	Type3-20	Type3-23 （セル2並列11直列）	Type3-23 （セル2並列12直列）	Type3-26
型名		FM01202CKA01A	FM01202CCE01A	FM01202CCA04A	FM01102CCB01A	FM01202CCB01A	FM01202CCF01A
電池構成		10Ahセル2並列12直列（計24セル）	20Ah-HPセル2並列12直列（計24セル）	20Ahセル2並列12直列（計24セル）	23Ahセル2並列11直列（計22セル）	23Ahセル2並列12直列（計24セル）	26Ahセル2並列12直列（計24セル）
定格容量		20Ah(25℃、0.2C放電時）	39Ah(25℃、0.2C放電時)	40Ah(25℃、0.2C放電時）	45Ah(25℃、0.2C放電時）	45Ah(25℃、0.2C放電時）	51.1Ah(25℃、0.2C放電時）
電力量		576Wh	1076Wh	1104Wh	1138Wh	1242Wh	1410Wh
公称電圧		DC28.8V	DC27.6V	DC27.6V	DC25.3V	DC27.6V	DC27.6V
使⽤電圧範囲		DC21.6～32.4V	DC18.0～32.4V	DC18.0～32.4V	DC16.5～29.7V	DC18.0～32.4V	DC18.0～33.0V
使⽤周囲温度範囲		-20～45℃	-30～45℃	-30～45℃	-30～45℃	-30～45℃	-30～45℃
使⽤周囲湿度範囲		85%RH 以下（結露なきこと）					90%RH 以下（結露なきこと）
⼨法		W190 × D361 × H125 mm（突起部は含まず）
質量		約14kg	約15kg	約14kg	約14kg	約15kg	約15kg
最⼤充放電電流		160A（連続）、400A（180s）、500A（10s）（セル温度が55℃を超えない範囲）	160A（連続）、500A（10s）（セル温度が60℃を超えない範囲）	160A（連続）、350A（ラッシュ電流）（セル温度が55℃を超えない範囲）	160A（連続）、350A（ラッシュ電流）（セル温度が55℃を超えない範囲）	160A（連続）、350A（ラッシュ電流）（セル温度が55℃を超えない範囲）	160A（連続）、 350A（ラッシュ電流）（セル温度が60℃を超えない範囲）
主な実装機能		セル電圧計測，モジュール温度計測，セルバランス^※1，通信
規格認証	安全規格^※3	-	UL 1973　(Recognized)^※4	UL 1973 (Recognized)^※4JIS C 8715-2: 2012 IEC62619	UL 1973 (Recognized)^※4	UL 1973 (Recognized)^※4 JIS C 8715-2: 2012 IEC62619	JIS C 8715-2: 2019
規格認証	船級認証 (Class NK)	-	Type approval certificate for lithium-ion battery system^※4	Type approval certificate for lithium-ion battery system^※4	Type approval certificate for lithium-ion battery system^※4	Type approval certificate for lithium-ion battery system^※4	Type approval certificate for lithium-ion battery system^※4

推奨用途		定置・産業⽤
強み
製品名		Type3-10	Type3-20HP	Type3-20	Type3-23 （セル2並列11直列）	Type3-23 （セル2並列12直列）	Type3-26
型名		FM01202CKA01A	FM01202CCE01A	FM01202CCA04A	FM01102CCB01A	FM01202CCB01A	FM01202CCF01A
電池構成		10Ahセル2並列12直列（計24セル）	20Ah-HPセル2並列12直列（計24セル）	20Ahセル2並列12直列（計24セル）	23Ahセル2並列11直列（計22セル）	23Ahセル2並列12直列（計24セル）	26Ahセル2並列12直列（計24セル）
定格容量		20Ah(25℃、0.2C放電時）	39Ah(25℃、0.2C放電時)	40Ah(25℃、0.2C放電時）	45Ah(25℃、0.2C放電時）	45Ah(25℃、0.2C放電時）	51.1Ah(25℃、0.2C放電時）
電力量		576Wh	1076Wh	1104Wh	1138Wh	1242Wh	1410Wh
公称電圧		DC28.8V	DC27.6V	DC27.6V	DC25.3V	DC27.6V	DC27.6V
使⽤電圧範囲		DC21.6～32.4V	DC18.0～32.4V	DC18.0～32.4V	DC16.5～29.7V	DC18.0～32.4V	DC18.0～33.0V
使⽤周囲温度範囲		-20～45℃	-30～45℃	-30～45℃	-30～45℃	-30～45℃	-30～45℃
使⽤周囲湿度範囲		85%RH 以下（結露なきこと）					90%RH 以下（結露なきこと）
⼨法		W190 × D361 × H125 mm（突起部は含まず）
質量		約14kg	約15kg	約14kg	約14kg	約15kg	約15kg
最⼤充放電電流		160A（連続）、400A（180s）、500A（10s）（セル温度が55℃を超えない範囲）	160A（連続）、500A（10s）（セル温度が60℃を超えない範囲）	160A（連続）、350A（ラッシュ電流）（セル温度が55℃を超えない範囲）	160A（連続）、350A（ラッシュ電流）（セル温度が55℃を超えない範囲）	160A（連続）、350A（ラッシュ電流）（セル温度が55℃を超えない範囲）	160A（連続）、 350A（ラッシュ電流）（セル温度が60℃を超えない範囲）
主な実装機能		セル電圧計測，モジュール温度計測，セルバランス^※1，通信
規格認証	安全規格^※3	-	UL 1973　(Recognized)^※4	UL 1973 (Recognized)^※4JIS C 8715-2: 2012 IEC62619	UL 1973 (Recognized)^※4	UL 1973 (Recognized)^※4 JIS C 8715-2: 2012 IEC62619	JIS C 8715-2: 2019
規格認証	船級認証 (Class NK)	-	Type approval certificate for lithium-ion battery system^※4	Type approval certificate for lithium-ion battery system^※4	Type approval certificate for lithium-ion battery system^※4	Type approval certificate for lithium-ion battery system^※4	Type approval certificate for lithium-ion battery system^※4

推奨用途		定置・産業⽤
強み
製品名		Type3-10	Type3-20HP	Type3-20	Type3-23 （セル2並列11直列）	Type3-23 （セル2並列12直列）	Type3-26
型名		FM01202CKA01A	FM01202CCE01A	FM01202CCA04A	FM01102CCB01A	FM01202CCB01A	FM01202CCF01A
電池構成		10Ahセル2並列12直列（計24セル）	20Ah-HPセル2並列12直列（計24セル）	20Ahセル2並列12直列（計24セル）	23Ahセル2並列11直列（計22セル）	23Ahセル2並列12直列（計24セル）	26Ahセル2並列12直列（計24セル）
定格容量		20Ah(25℃、0.2C放電時）	39Ah(25℃、0.2C放電時)	40Ah(25℃、0.2C放電時）	45Ah(25℃、0.2C放電時）	45Ah(25℃、0.2C放電時）	51.1Ah(25℃、0.2C放電時）
電力量		576Wh	1076Wh	1104Wh	1138Wh	1242Wh	1410Wh
公称電圧		DC28.8V	DC27.6V	DC27.6V	DC25.3V	DC27.6V	DC27.6V
使⽤電圧範囲		DC21.6～32.4V	DC18.0～32.4V	DC18.0～32.4V	DC16.5～29.7V	DC18.0～32.4V	DC18.0～33.0V
使⽤周囲温度範囲		-20～45℃	-30～45℃	-30～45℃	-30～45℃	-30～45℃	-30～45℃
使⽤周囲湿度範囲		85%RH 以下（結露なきこと）					90%RH 以下（結露なきこと）
⼨法		W190 × D361 × H125 mm（突起部は含まず）
質量		約14kg	約15kg	約14kg	約14kg	約15kg	約15kg
最⼤充放電電流		160A（連続）、400A（180s）、500A（10s）（セル温度が55℃を超えない範囲）	160A（連続）、500A（10s）（セル温度が60℃を超えない範囲）	160A（連続）、350A（ラッシュ電流）（セル温度が55℃を超えない範囲）	160A（連続）、350A（ラッシュ電流）（セル温度が55℃を超えない範囲）	160A（連続）、350A（ラッシュ電流）（セル温度が55℃を超えない範囲）	160A（連続）、 350A（ラッシュ電流）（セル温度が60℃を超えない範囲）
主な実装機能		セル電圧計測，モジュール温度計測，セルバランス^※1，通信
規格認証	安全規格^※3	-	UL 1973　(Recognized)^※4	UL 1973 (Recognized)^※4JIS C 8715-2: 2012 IEC62619	UL 1973 (Recognized)^※4	UL 1973 (Recognized)^※4 JIS C 8715-2: 2012 IEC62619	JIS C 8715-2: 2019
規格認証	船級認証 (Class NK)	-	Type approval certificate for lithium-ion battery system^※4	Type approval certificate for lithium-ion battery system^※4	Type approval certificate for lithium-ion battery system^※4	Type approval certificate for lithium-ion battery system^※4	Type approval certificate for lithium-ion battery system^※4

推奨用途		定置・産業⽤
強み
製品名		Type3-10	Type3-20HP	Type3-20	Type3-23 （セル2並列11直列）	Type3-23 （セル2並列12直列）	Type3-26
型名		FM01202CKA01A	FM01202CCE01A	FM01202CCA04A	FM01102CCB01A	FM01202CCB01A	FM01202CCF01A
電池構成		10Ahセル2並列12直列（計24セル）	20Ah-HPセル2並列12直列（計24セル）	20Ahセル2並列12直列（計24セル）	23Ahセル2並列11直列（計22セル）	23Ahセル2並列12直列（計24セル）	26Ahセル2並列12直列（計24セル）
定格容量		20Ah(25℃、0.2C放電時）	39Ah(25℃、0.2C放電時)	40Ah(25℃、0.2C放電時）	45Ah(25℃、0.2C放電時）	45Ah(25℃、0.2C放電時）	51.1Ah(25℃、0.2C放電時）
電力量		576Wh	1076Wh	1104Wh	1138Wh	1242Wh	1410Wh
公称電圧		DC28.8V	DC27.6V	DC27.6V	DC25.3V	DC27.6V	DC27.6V
使⽤電圧範囲		DC21.6～32.4V	DC18.0～32.4V	DC18.0～32.4V	DC16.5～29.7V	DC18.0～32.4V	DC18.0～33.0V
使⽤周囲温度範囲		-20～45℃	-30～45℃	-30～45℃	-30～45℃	-30～45℃	-30～45℃
使⽤周囲湿度範囲		85%RH 以下（結露なきこと）					90%RH 以下（結露なきこと）
⼨法		W190 × D361 × H125 mm（突起部は含まず）
質量		約14kg	約15kg	約14kg	約14kg	約15kg	約15kg
最⼤充放電電流		160A（連続）、400A（180s）、500A（10s）（セル温度が55℃を超えない範囲）	160A（連続）、500A（10s）（セル温度が60℃を超えない範囲）	160A（連続）、350A（ラッシュ電流）（セル温度が55℃を超えない範囲）	160A（連続）、350A（ラッシュ電流）（セル温度が55℃を超えない範囲）	160A（連続）、350A（ラッシュ電流）（セル温度が55℃を超えない範囲）	160A（連続）、 350A（ラッシュ電流）（セル温度が60℃を超えない範囲）
主な実装機能		セル電圧計測，モジュール温度計測，セルバランス^※1，通信
規格認証	安全規格^※3	-	UL 1973　(Recognized)^※4	UL 1973 (Recognized)^※4JIS C 8715-2: 2012 IEC62619	UL 1973 (Recognized)^※4	UL 1973 (Recognized)^※4 JIS C 8715-2: 2012 IEC62619	JIS C 8715-2: 2019
規格認証	船級認証 (Class NK)	-	Type approval certificate for lithium-ion battery system^※4	Type approval certificate for lithium-ion battery system^※4	Type approval certificate for lithium-ion battery system^※4	Type approval certificate for lithium-ion battery system^※4	Type approval certificate for lithium-ion battery system^※4

推奨用途		移動体・定置・産業⽤
強み		耐振動		高放熱
製品名		Type1-23 （セル2並列11直列）	Type1-23 （セル2並列12直列）	Type4-23
型名		FM01102CCB02A	FM01202CCB02A	FM01202CCB04A
電池構成		23Ahセル2並列11直列（計22セル）	23Ahセル2並列12直列（計24セル）	23Ahセル2並列12直列（計24セル）
定格容量		45Ah(25℃、0.2C放電時）	45Ah(25℃、0.2C放電時）	45Ah(25℃、0.2C放電時）
電力量		1138Wh	1242Wh	1242Wh
公称電圧		DC25.3V	DC27.6V	DC27.6V
使⽤電圧範囲		DC16.5～29.7V	DC18.0～32.4V	DC18.0～32.4V
使⽤周囲温度範囲		-30～45℃		-30～50℃
使⽤周囲湿度範囲		85%RH 以下（結露なきこと）		90%RH 以下（結露なきこと）
⼨法		W190 × D361 × H125mm（突起部は含まず）		W204 × D395 × H135mm（突起部は含まず）
質量		約14kg	約15kg	約16.5kg
最⼤充放電電流		160A（連続）、350A（ラッシュ電流）（セル温度が55℃を超えない範囲）	160A（連続）、350A（ラッシュ電流）（セル温度が55℃を超えない範囲）	160A以上^※2（連続）、 350A以上^※2（ラッシュ電流）（セル温度が55℃を超えない範囲）
主な実装機能		セル電圧計測，モジュール温度計測，セルバランス^※1，通信
規格認証	安全規格^※3	―	UL 1973 (Recognized)^※4 JIS C 8715-2: 2012 IEC62619	UL 1973 (Recognized)^※4
規格認証	船級認証 (Class NK)	Type approval certificate for lithium-ion battery system^※4	Type approval certificate for lithium-ion battery system^※4	―

推奨用途		移動体・定置・産業⽤
強み		耐振動		高放熱
製品名		Type1-23 （セル2並列11直列）	Type1-23 （セル2並列12直列）	Type4-23
型名		FM01102CCB02A	FM01202CCB02A	FM01202CCB04A
電池構成		23Ahセル2並列11直列（計22セル）	23Ahセル2並列12直列（計24セル）	23Ahセル2並列12直列（計24セル）
定格容量		45Ah(25℃、0.2C放電時）	45Ah(25℃、0.2C放電時）	45Ah(25℃、0.2C放電時）
電力量		1138Wh	1242Wh	1242Wh
公称電圧		DC25.3V	DC27.6V	DC27.6V
使⽤電圧範囲		DC16.5～29.7V	DC18.0～32.4V	DC18.0～32.4V
使⽤周囲温度範囲		-30～45℃		-30～50℃
使⽤周囲湿度範囲		85%RH 以下（結露なきこと）		90%RH 以下（結露なきこと）
⼨法		W190 × D361 × H125mm（突起部は含まず）		W204 × D395 × H135mm（突起部は含まず）
質量		約14kg	約15kg	約16.5kg
最⼤充放電電流		160A（連続）、350A（ラッシュ電流）（セル温度が55℃を超えない範囲）	160A（連続）、350A（ラッシュ電流）（セル温度が55℃を超えない範囲）	160A以上^※2（連続）、 350A以上^※2（ラッシュ電流）（セル温度が55℃を超えない範囲）
主な実装機能		セル電圧計測，モジュール温度計測，セルバランス^※1，通信
規格認証	安全規格^※3	―	UL 1973 (Recognized)^※4 JIS C 8715-2: 2012 IEC62619	UL 1973 (Recognized)^※4
規格認証	船級認証 (Class NK)	Type approval certificate for lithium-ion battery system^※4	Type approval certificate for lithium-ion battery system^※4	―

※1 直列に接続したセルに生じた電圧差を均一化する機能
※2 記載している最大電流値を超える条件で使用する場合は、水冷もしくは空冷による冷却が必要となりますので、弊社までご相談ください。（冷却システムはお客様にて準備いただく必要があります。）
※3 UL1973の取得機関はIntertekです。JIS C 8715-2およびIEC62619の取得機関はJET（一般財団法人電気安全環境研究所）です。
※4 部品レベルでの認証であり、電池システムとしては別途認証が必要となります。

掲載の技術資料等は保証値ではありません。予告なく仕様の変更をすることがあります。また、お客様の使用条件により性能は異なります。
