SCiB™ 24V車載・産業用パック
鉛蓄電池との互換性が高く、多用途へ適用可能なD23サイズの電池パック
24V車載・産業用パックは、SCiB™20Ah-HPセルを搭載し、日本工業規格(JIS)のJIS D 5301 始動用鉛蓄電池におけるD23サイズに適合した電池パックで、既存の定格電圧24V鉛蓄電池と容易に代替可能です。電池パック単体での使用だけでなく直列・並列接続もでき、バスやトラックなどの商用車のほか、建設機械、農業機械、船舶等幅広い用途でご使用いただけます。

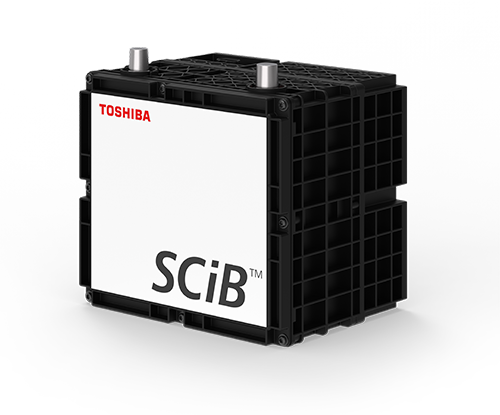

24V車載・産業用パック

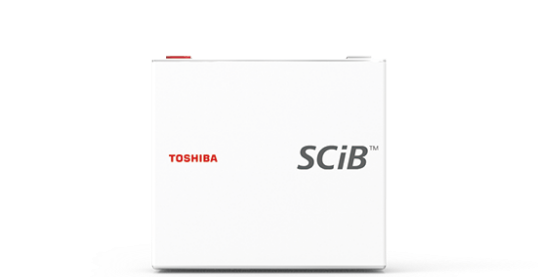

20Ah-HP cell
Size :W116×D22×H106mm
製品特長
-30℃の低温環境下でも
安定したエンジン始動が可能
20,000回以上のサイクル寿命で
電池交換不要
鉛蓄電池の約1/2の質量で
車両の軽量化により燃費が向上
内部短絡による
発火の可能性が極めて低い
直列・並列使用が可能で最大5.76kWh
単体での使用だけでなく、24V構成で最大6並列まで、2直列48V構成でも最大6並列までの並列使用が可能です。これにより、24V構成では最大2.88kWh、48V構成では最大5.76kWhまで容量を増やせ、小型から大型の24V車のほか、建機、農機、船舶等幅広い用途でご使用いただけます。
CANインターフェースを備えたBMU内蔵で電池情報の取り出しも可能
BMU内蔵でセル電圧・電流や温度の監視、過充電・過放電・過温度を防止する保護回路を搭載した電池パックで、上位装置との通信用CANインタフェースを備えているため、SOCなどの電池情報の取り出しが可能です。また、専用の内部通信機能も備え、2直列 および 最大6並列までのシステム構築が容易に行える製品です。
鉛蓄電池とは異なり、水素ガスが
発生しないため充電場所の制約なし
耐振動・衝撃性が高く
防塵・防水性能IPX9K/IPX7
過放電しても
安全性が損なわれない
| 項目 | 仕様 |
|---|---|
| 製品名 | P25H20-3 |
| 型名 | AP01101CCE01A |
| 公称電圧（V） | 25.3 |
| 定格容量（Ah） | 19 |
| セル構成 | 20Ah-HP セル11直列 |
| 寸法（mm） | 230（幅）×170（奥行）×202（高さ） |
| 質量（kg） | 約8.3 |
| 形状特徴 | JIS D 5301 始動用鉛蓄電池のD23サイズに準拠 |
| 使用電圧範囲（V） | DC16.5～29.7 |
| コールドクランキング電流（A） | 400（-18℃環境） |
| 仕様温度範囲（°C） | -30～55 |
| 使用環境 | IP※1X9K、IPX7 |
| 通信機能 | CAN |
| 保護機能 | 過充電、過電流、高温度 |
| 項目 | 仕様 |
|---|---|
| 製品名 | P25H20-3 |
| 型名 | AP01101CCE01A |
| 公称電圧（V） | 25.3 |
| 定格容量（Ah） | 19 |
| セル構成 | 20Ah-HP セル11直列 |
| 寸法（mm） | 230（幅）×170（奥行）×202（高さ） |
| 質量（kg） | 約8.3 |
| 形状特徴 | JIS D 5301 始動用鉛蓄電池のD23サイズに準拠 |
| 使用電圧範囲（V） | DC16.5～29.7 |
| コールドクランキング電流（A） | 400（-18℃環境） |
| 仕様温度範囲（°C） | -30～55 |
| 使用環境 | IP※1X9K、IPX7 |
| 通信機能 | CAN |
| 保護機能 | 過充電、過電流、高温度 |
※1 JIS D 5020で定められた防水に関するIP(International Protection)コードです。
※2 掲載した仕様は保証値ではなく、予告せず変更する場合があり、外観は実際と異なる場合があります。
また、お客様の使用条件により性能は異なります。
