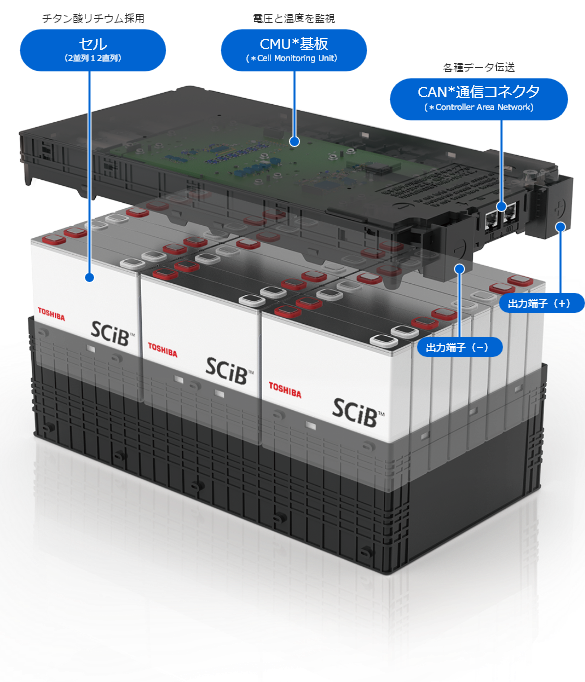

特長
様々な用途に対応するため、耐環境性能を強化しています。－30℃でも動作し、標高2,000mまで使用可能です。
さらに、耐圧・耐振性能も向上させています。
破裂・発火を起こしにくい
20,000回以上のサイクル寿命
-30℃でも使用可能
大電流を出し入れ可能
12分間で容量の80%を急速充電
SOC 0〜100%で使用可能
用途例

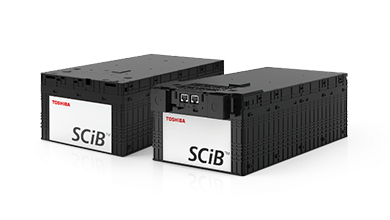

製品ラインアップ
汎用モジュール
定置・産業用
27.6V
Type3-20 / Type3-20HP / Type3-23(※) / Type3-26
定置・産業用に幅広くご使用いただける汎用電池モジュールです。容量に応じて選択可能です。
移動体用モジュール
移動体・定置・産業用
27.6V
Type1-23(※)
耐振動性を強化。移動体に適した電池モジュールです。
高放熱モジュール
移動体・定置・産業用
27.6V
Type4-23
底板にアルミニウムを採用し、放熱性能を約2倍にした電池モジュールです。
(※)SCiB™ セル2並列11直列（25.3V）のモジュールもございます。
電池システムコンポーネント
BMUやコンタクター、センサーなど、システム構築に必要なコンポーネントも用意しています。
特性

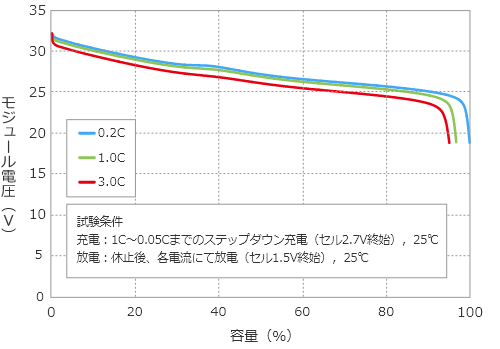

放電特性（レート特性）

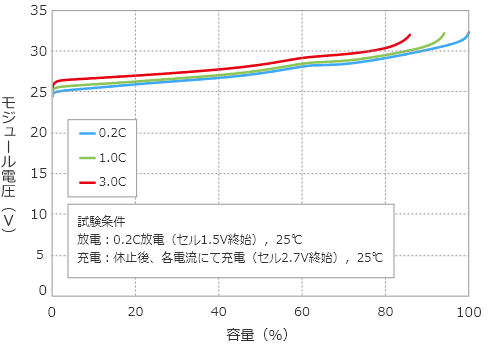

充電特性（レート特性）
※上記の特性は、Type3-20の場合です。
※掲載の技術資料等は保証値ではありません。予告なく仕様の変更をすることがあります。また、お客様の使用条件により性能は異なります。
※製品仕様は予告なく変更する場合があります。
製品仕様
| 推奨用途 | 定置・産業⽤ | |||||
|---|---|---|---|---|---|---|
| 名称 | 2P12Sモジュール Type3-20 |
2P12Sモジュール Type3-20HP |
2P12Sモジュール Type3-23 |
2P11Sモジュール Type3-23 |
2P12Sモジュール Type3-26 |
|
| 型名 | FM01202CCA04A | FM01202CCE01A | FM01202CCB01A | FM01102CCB01A | FM01202CCF01A | |
| 電池構成 | 20Ahセル2並列12直列 （計24セル） |
20Ah-HPセル2並列12直列（計24セル） | 23Ahセル2並列12直列 （計24セル） |
23Ahセル2並列11直列 （計22セル） |
26Ahセル2並列12直列 （計24セル） |
|
| 定格容量 | 40Ah(25℃、0.2C放電時） |
39Ah(25℃、0.2C放電時) | 45Ah(25℃、0.2C放電時） | 45Ah(25℃、0.2C放電時） | 51.1Ah(25℃、0.2C放電時） | |
| 電力量 | 1104Wh | 1076Wh | 1242Wh | 1138Wh | 1410Wh | |
| 公称電圧 | DC27.6V | DC25.3V | DC27.6V | |||
| 使⽤電圧範囲 | DC18.0～32.4V | DC16.5～29.7V | DC18.0～33.0V | |||
| 使⽤周囲温度範囲 | -30～45℃ | |||||
| 使⽤周囲湿度範囲 |
85%RH 以下（結露なきこと） | 90%RH 以下（結露なきこと） | ||||
| ⼨法 | W190 × D361 × H125 mm（突起部は含まず） | |||||
| 質量 | 約14kg | 約15kg | 約14kg | 約15kg | ||
| 最⼤充放電電流 | 160A（連続）、350A（ラッシュ電流） （セル温度が55℃を超えない範囲） |
160A（連続）、500A（10s） （セル温度が60℃を超えない範囲） |
160A（連続）、350A（ラッシュ電流） （セル温度が55℃を超えない範囲） |
160A（連続）、350A（ラッシュ電流） （セル温度が55℃を超えない範囲） |
160A（連続）、 350A（ラッシュ電流） （セル温度が60℃を超えない範囲） |
|
| 主な実装機能 | セル電圧計測，モジュール温度計測，セルバランス※1，通信 | |||||
| 規格認証 | 安全規格※3 | UL 1973 (Recognized)※4 JIS C 8715-2: 2012 IEC62619 |
UL 1973 (Recognized)※4 | UL 1973 (Recognized)※4 JIS C 8715-2: 2012 IEC62619 |
UL 1973 (Recognized)※4 | JIS C 8715-2: 2019 |
| 船級認証 (Class NK) |
Type approval certificate for lithium-ion battery system※4 | Type approval certificate for lithium-ion battery system※4 | Type approval certificate for lithium-ion battery system※4 | Type approval certificate for lithium-ion battery system※4 | Type approval certificate for lithium-ion battery system※4 | |
| 推奨用途 | 定置・産業⽤ | |||||
|---|---|---|---|---|---|---|
| 名称 | 2P12Sモジュール Type3-20 |
2P12Sモジュール Type3-20HP |
2P12Sモジュール Type3-23 |
2P11Sモジュール Type3-23 |
2P12Sモジュール Type3-26 |
|
| 型名 | FM01202CCA04A | FM01202CCE01A | FM01202CCB01A | FM01102CCB01A | FM01202CCF01A | |
| 電池構成 | 20Ahセル2並列12直列 （計24セル） |
20Ah-HPセル2並列12直列（計24セル） | 23Ahセル2並列12直列 （計24セル） |
23Ahセル2並列11直列 （計22セル） |
26Ahセル2並列12直列 （計24セル） |
|
| 定格容量 | 40Ah(25℃、0.2C放電時） |
39Ah(25℃、0.2C放電時) | 45Ah(25℃、0.2C放電時） | 45Ah(25℃、0.2C放電時） | 51.1Ah(25℃、0.2C放電時） | |
| 電力量 | 1104Wh | 1076Wh | 1242Wh | 1138Wh | 1410Wh | |
| 公称電圧 | DC27.6V | DC25.3V | DC27.6V | |||
| 使⽤電圧範囲 | DC18.0～32.4V | DC16.5～29.7V | DC18.0～33.0V | |||
| 使⽤周囲温度範囲 | -30～45℃ | |||||
| 使⽤周囲湿度範囲 |
85%RH 以下（結露なきこと） | 90%RH 以下（結露なきこと） | ||||
| ⼨法 | W190 × D361 × H125 mm（突起部は含まず） | |||||
| 質量 | 約14kg | 約15kg | 約14kg | 約15kg | ||
| 最⼤充放電電流 | 160A（連続）、350A（ラッシュ電流） （セル温度が55℃を超えない範囲） |
160A（連続）、500A（10s） （セル温度が60℃を超えない範囲） |
160A（連続）、350A（ラッシュ電流） （セル温度が55℃を超えない範囲） |
160A（連続）、350A（ラッシュ電流） （セル温度が55℃を超えない範囲） |
160A（連続）、 350A（ラッシュ電流） （セル温度が60℃を超えない範囲） |
|
| 主な実装機能 | セル電圧計測，モジュール温度計測，セルバランス※1，通信 | |||||
| 規格認証 | 安全規格※3 | UL 1973 (Recognized)※4 JIS C 8715-2: 2012 IEC62619 |
UL 1973 (Recognized)※4 | UL 1973 (Recognized)※4 JIS C 8715-2: 2012 IEC62619 |
UL 1973 (Recognized)※4 | JIS C 8715-2: 2019 |
| 船級認証 (Class NK) |
Type approval certificate for lithium-ion battery system※4 | Type approval certificate for lithium-ion battery system※4 | Type approval certificate for lithium-ion battery system※4 | Type approval certificate for lithium-ion battery system※4 | Type approval certificate for lithium-ion battery system※4 | |
| 推奨用途 | 移動体・定置・産業⽤ | |||
|---|---|---|---|---|
| 名称 | 2P12Sモジュール Type1-23 |
2P11Sモジュール Type1-23 |
2P12Sモジュール Type4-23 |
|
| 型名 | FM01202CCB02A | FM01102CCB02A | FM01202CCB04A | |
| 電池構成 | 23Ahセル2並列12直列 （計24セル） |
23Ahセル2並列11直列 （計22セル） |
23Ahセル2並列12直列 （計24セル） |
|
| 定格容量 | 45Ah(25℃、0.2C放電時） | 45Ah(25℃、0.2C放電時） | 45Ah(25℃、0.2C放電時） | |
| 電力量 | 1242Wh | 1138Wh | 1242Wh | |
| 公称電圧 | DC27.6V | DC25.3V | DC27.6V | |
| 使⽤電圧範囲 | DC18.0～32.4V | DC16.5～29.7V | DC18.0～32.4V | |
| 使⽤周囲温度範囲 | -30～45℃ | -30～50℃ | ||
| 使⽤周囲湿度範囲 |
85%RH 以下（結露なきこと） | 90%RH 以下（結露なきこと） | ||
| ⼨法 | W190 × D361 × H125mm（突起部は含まず） | W204 × D395 × H135mm（突起部は含まず） | ||
| 質量 | 約15kg | 約14kg | 約16.5kg | |
| 最⼤充放電電流 | 160A（連続）、350A（ラッシュ電流） （セル温度が55℃を超えない範囲） |
160A（連続）、350A（ラッシュ電流） （セル温度が55℃を超えない範囲） |
160A以上※2（連続）、 350A以上※2（ラッシュ電流） （セル温度が55℃を超えない範囲） |
|
| 主な実装機能 | セル電圧計測，モジュール温度計測，セルバランス※1，通信 |
|||
| 規格認証 | 安全規格※3 | UL 1973 (Recognized)※4 JIS C 8715-2: 2012 IEC62619 |
― | UL 1973 (Recognized)※4 |
| 船級認証 (Class NK) |
Type approval certificate for lithium-ion battery system※4 | Type approval certificate for lithium-ion battery system※4 | ― | |
| 推奨用途 | 移動体・定置・産業⽤ | |||
|---|---|---|---|---|
| 名称 | 2P12Sモジュール Type1-23 |
2P11Sモジュール Type1-23 |
2P12Sモジュール Type4-23 |
|
| 型名 | FM01202CCB02A | FM01102CCB02A | FM01202CCB04A | |
| 電池構成 | 23Ahセル2並列12直列 （計24セル） |
23Ahセル2並列11直列 （計22セル） |
23Ahセル2並列12直列 （計24セル） |
|
| 定格容量 | 45Ah(25℃、0.2C放電時） | 45Ah(25℃、0.2C放電時） | 45Ah(25℃、0.2C放電時） | |
| 電力量 | 1242Wh | 1138Wh | 1242Wh | |
| 公称電圧 | DC27.6V | DC25.3V | DC27.6V | |
| 使⽤電圧範囲 | DC18.0～32.4V | DC16.5～29.7V | DC18.0～32.4V | |
| 使⽤周囲温度範囲 | -30～45℃ | -30～50℃ | ||
| 使⽤周囲湿度範囲 |
85%RH 以下（結露なきこと） | 90%RH 以下（結露なきこと） | ||
| ⼨法 | W190 × D361 × H125mm（突起部は含まず） | W204 × D395 × H135mm（突起部は含まず） | ||
| 質量 | 約15kg | 約14kg | 約16.5kg | |
| 最⼤充放電電流 | 160A（連続）、350A（ラッシュ電流） （セル温度が55℃を超えない範囲） |
160A（連続）、350A（ラッシュ電流） （セル温度が55℃を超えない範囲） |
160A以上※2（連続）、 350A以上※2（ラッシュ電流） （セル温度が55℃を超えない範囲） |
|
| 主な実装機能 | セル電圧計測，モジュール温度計測，セルバランス※1，通信 |
|||
| 規格認証 | 安全規格※3 | UL 1973 (Recognized)※4 JIS C 8715-2: 2012 IEC62619 |
― | UL 1973 (Recognized)※4 |
| 船級認証 (Class NK) |
Type approval certificate for lithium-ion battery system※4 | Type approval certificate for lithium-ion battery system※4 | ― | |
※1 直列に接続したセルに生じた電圧差を均一化する機能
※2 記載している最大電流値を超える条件で使用する場合は、水冷もしくは空冷による冷却が必要となりますので、弊社までご相談ください。 （冷却システムはお客様にて準備いただく必要があります。）
※3 UL1973の取得機関はIntertekです。JIS C 8715-2およびIEC62619の取得機関はJET（一般財団法人 電気安全環境研究所）です。
※4 部品レベルでの認証であり、電池システムとしては別途認証が必要となります。
掲載の技術資料等は保証値ではありません。予告なく仕様の変更をすることがあります。また、お客様の使用条件により性能は異なります。
