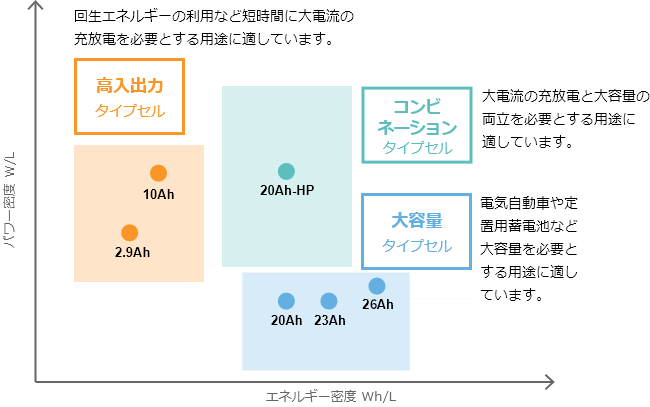

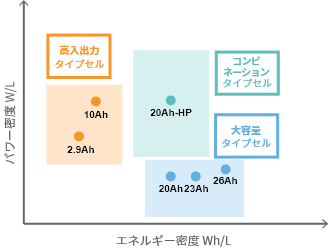

ラインアップ

SCiB™には、高入出力タイプと大容量タイプの2つのラインアップがあります。
高入出力タイプは、回生エネルギーの利用など短時間に大電流の充放電を必要とする用途に適しています。
大容量タイプは、電気自動車や定置用蓄電池など大容量を必要とする用途に適しています。

高入出力タイプ


高入出力タイプ 2.9Ahセル

小型で高入出力の2.9Ahセルは、短時間に大きなパワーを必要とし、短時間に充電したい場合、電池を小型軽量化したい場合などに有効です。

高入出力タイプ 10Ahセル

10Ahセルは、短時間に大電流の充放電が必要な用途に適しています。例えば、車両のアイドリングストップシステムや鉄道・産業機器の回生電力の利用に最適です。

長寿命性能(サイクル特性)

過酷な大電流で40,000回以上充放電を繰り返しても、80%以上の容量を維持しています。

急速充電性能

2.9Ahセルは1分間で電池容量の約80%以上の充電が可能です。

放電性能

放電電流の増加による放電容量低下が少なく、安定した放電特性です。

低温動作性能

氷点下の環境でも充放電が可能です。低温下で繰り返し充放電しても劣化が少なく、幅広い温度環境下での使用が可能です。

製品仕様


高入出力タイプ

製品名 2.9Ahセル 10Ahセル
定格容量 2.9Ah 10Ah
公称電圧 2.4V 2.4V
出力性能 520W*(SOC 50%, 10sec, 25℃) 1800W*(SOC50%, 10sec, 25℃)
入力性能 410W*(SOC 50%, 10sec, 25℃) 1500W*(SOC 50%, 10sec, 25℃)
体積エネルギー密度 85Wh/L 92Wh/L
重量エネルギー密度 46Wh/kg 47Wh/kg
寸法 W63 × D14 × H97 mm W116 × D22 × H106 mm
質量 約150g 約510g
製品名 2.9Ahセル 10Ahセル
定格容量 2.9Ah 10Ah
公称電圧 2.4V 2.4V
出力性能 520W*(SOC 50%, 10sec, 25℃) 1800W*(SOC50%, 10sec, 25℃)
入力性能 410W*(SOC 50%, 10sec, 25℃) 1500W*(SOC 50%, 10sec, 25℃)
体積エネルギー密度 85Wh/L 92Wh/L
重量エネルギー密度 46Wh/kg 47Wh/kg
寸法 W63 × D14 × H97 mm W116 × D22 × H106 mm
質量 約150g 約510g

* 内部抵抗値からの計算値です。
※掲載の技術資料等は保証値ではありません。予告なく仕様の変更をすることがあります。また、お客様の使用条件により性能は異なります。
※製品のパッケージデザインは、ウェブおよびカタログ用のため実物とは異なります。
※10Ahセルは、国立研究開発法人新エネルギー・産業技術総合開発機構(NEDO)の助成事業の成果を(一部)活用しています。

大容量タイプ


大容量タイプ 20Ahセル

大容量タイプの20Ahは、大容量かつ大きなパワーが必要な用途に有効な製品です。

大容量タイプ 23Ahセル

20Ahセルの急速充電性能、低温動作性能、耐久性能(長寿命)、高い安全性などの特長はそのままに、容量をアップしました。大容量・高入出力が求められる用途に最適です。

長寿命性能(サイクル特性)

20Ahセルは、過酷な条件下で20,000回の充放電後も、70%以上の容量を維持しています。

急速充電性能

20Ahセルは6分間で電池容量の約80%以上の充電が可能です。

長寿命性能(フロート特性)

一般のリチウムイオン電池が苦手とするフロート充電*を行っても劣化が少なく、バックアップ電源などの一定電圧がかかり続ける用途でも安心してお使いいただけます。

* フロート充電は一定電圧を連続的に印加して充電する方法

低温動作性能

マイナス30℃の低温環境でも十分な放電が可能です。また、充電する事もできますので、幅広い温度環境下での使用が見込まれる用途にも適しています。

製品仕様


大容量タイプ

製品名 20Ahセル 23Ahセル
定格容量 20Ah 23Ah
公称電圧 2.3V 2.3V
出力性能 1200W* (SOC50%, 10s, 25℃) 1000W* (SOC50%, 10s, 25℃)
入力性能 1100W* (SOC50%, 10s, 25℃) 1000W* (SOC50%, 10s, 25℃)
体積エネルギー密度 176Wh/L 202Wh/L
重量エネルギー密度 89Wh/kg 96Wh/kg
寸法 W116 × D22 × H106 mm W116 × D22 × H106 mm
質量 約515g 約550g
製品名 20Ahセル 23Ahセル
定格容量 20Ah 23Ah
公称電圧 2.3V 2.3V
出力性能 1200W* (SOC50%, 10s, 25℃) 1000W* (SOC50%, 10s, 25℃)
入力性能 1100W* (SOC50%, 10s, 25℃) 1000W* (SOC50%, 10s, 25℃)
体積エネルギー密度 176Wh/L 202Wh/L
重量エネルギー密度 89Wh/kg 96Wh/kg
寸法 W116 × D22 × H106 mm W116 × D22 × H106 mm
質量 約515g 約550g

* 内部抵抗値からの計算値です。
※掲載の技術資料等は保証値ではありません。予告なく仕様の変更をすることがあります。また、お客様の使用条件により性能は異なります。
※製品のパッケージデザインは、ウェブおよびカタログ用のため実物とは異なります。
※23Ahセルは、国立研究開発法人新エネルギー・産業技術総合開発機構(NEDO)の助成事業の成果を(一部)活用しています。
