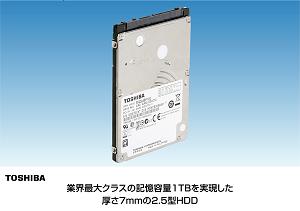

記憶容量1TBを実現した厚さ７mmの2.5型HDDの製品化について
薄型軽量と大容量を両立
当社は、厚さ7mmの2.5型HDDとして、業界最大クラス注１となる記憶容量1TB注２を実現した「MQ02ABF100」と750GBの「MQ02ABF075」の2機種を製品化し、11月からサンプル出荷を開始します。
「MQ02ABF100」は、新設計のディスク2枚版専用の薄型機構と薄型スピンドルモータの採用により、高面記録密度の磁気ディスク2枚を厚さ7mmの筐体に収めることができました。1TBを実現した当社従来製品「MQ01ABD100」に比べ、厚さが2.5mm薄型化され、薄型軽量で大容量ストレージが求められる最新のノートＰＣなどへの搭載に適しています。
また、当社のPC向け2.5型HDDとして初めてトラッキング用の位置決め機構に、薄型専用のボイスコイルモータとピエゾ素子を組み合わせた２段アクチュエータを採用しており、高い精度でのトラッキングを実現し、ドライブとして安定した動作が可能になります。
新製品は、ハロゲンフリーおよびアンチモンフリーを実現しており注３、EU（欧州連合）RoHS指令注４への適合や、製品ライフサイクルにおけるCO２の削減など、人と環境に配慮しています。
当社は、最先端の微細化技術を持つNAND型フラッシュメモリと、高速化・大容量化を続けるHDDの両方を手掛けるメーカーとして、今後もクラウド社会に適合する大容量と高性能を追求したストレージの開発と製品化を進めていきます。
- 注１
- 2013年10月23日現在、東芝調べ。
- 注２
- 1メガバイト（MB）は1,000,000バイト、1ギガバイト（GB）は1,000,000,000バイト、1テラバイト（TB）は1,000,000,000,000バイトとして計算しています。bitについても同様です。
- 注３
-
当社セミコンダクター＆ストレージ社は、ハロゲンフリー／アンチモンフリーのHDDを次の要求をすべて満たす製品として定義します。
（ａ）臭素(Br)および塩素(Cl)をそれぞれ重量比900ppmを超えて含有せず、かつ臭素と塩素の合計が重量比1,500ppmを超えて含有しないこと。
（ｂ）アンチモン(Sb)を重量比で1,000ppmを超えて含有しないこと。
これは、本HDDが臭素、塩素、およびアンチモンを全く含有しないことを意味するものではありません。また、他のハロゲン族元素が含まれる可能性があります。 - 注４
-
RoHS：Restriction of the use of certain Hazardous Substances
2011年に改正され、2013年1月から適用開始されたEU（欧州連合）RoHS指令 (2011/65/EU) に適合しています。
新製品の概要
| 型 名 |
記憶容量 |
ディスク枚数 |
外形寸法 |
| MQ02ABF100 |
1TB |
2枚 |
(W)69.85mm (D)100.0mm (H) 7.0mm |
| MQ02ABF075 |
750GB |
製品化の背景と狙い
ノートPC市場では、可搬性に優れた軽量薄型のノートPCのニーズが高まっています。また、軽量薄型ノートPCでもハイビジョン動画などの記録・再生のために、データを記録・保存するストレージに対して、大きな記憶容量が求められています。そこで、今回当社は、7mmの薄型で1TBの記憶容量を実現したモデルを製品化しました。
新製品の主な特長
１．7mmの薄型モデルとして業界最大クラスとなる1TBを実現
「MQ02ABF100」は、面記録密度1.15Gbit/mm2（744Gbit/in2）であり、厚さ7mmのHDDとしては業界最大クラスの記憶容量1TBを実現しています。また、「MQ02ABF075」の記録密度は858Mbit/mm2（553Gbit/in2）で、記憶容量は750GBになります。
２．新設計のディスク2枚版専用薄型機構と薄型スピンドルモータを採用
新設計のディスク2枚版専用薄型機構と、薄型スピンドルモータの採用により、高面記録密度の磁気ディスク2枚を、厚さ7mmのケースに収めました。当社従来製品（「MQ01ABD100」など）では、磁気ディスク2枚のモデルは高さ9.5mmであり、2.5mm薄型化されました。
３．2段アクチュエータ搭載で位置決め精度を確保
トラッキング性能を確保するために、トラッキング用の位置決め機構に、当社のPC向け2.5型HDDとして初めて2段アクチュエータを採用しました。2段アクチュエータは、薄型専用のボイスコイルモータの先端部分に、電圧の制御により伸縮変化するピエゾ（PZT）素子のアクチュエータを搭載したもので、高精度の位置決めを実現しました。
４．インターフェース速度は 6.0Gbit/s
Serial ATA Revision 3.0 (ATA-8) に準拠し、インターフェース転送速度は6.0Gbit/sを実現しています。
５．環境への配慮
（１）本体全体のハロゲンフリー、アンチモンフリーを実現
塩素および臭素を対象として、濃度を自主基準値以下（それぞれ900ppm以下で合計1,500ppm以下）に管理しています。また、アンチモンを1,000ppm以下に管理し、アンチモンフリーを実現しています。
（２）RoHS指令に適合
2011年に改正され、2013年1月から適用開始されたEU（欧州連合）RoHS指令 (2011/65/EU) に適合しています。
新製品の主な仕様
|
|
MQ02ABF100 |
MQ02ABF075 |
|
| 記憶容量 |
1TB（1,000GB） |
750GB |
|
| ディスク枚数 |
2 |
||
| ヘッド数 |
4 |
||
| 平均シーク時間 |
12msec |
||
| インターフェース |
Serial ATA 3.0／ATA-8 |
||
| インターフェース転送速度 |
6.0Gbit/s |
||
| 回転数 |
5,400rpm |
||
| バッファ容量注５ |
16MiB |
||
| 外形寸法 |
（W）69.85mm×（D）100.0mm×（H）7.0mm |
||
| 質量 |
99g（Max.） |
||
| エネルギー消費効率注６ |
0.000600 |
0.000800 |
|
| 区分名 |
H |
H |
|
| 騒音 |
アイドル時 |
22dB |
|
| シーク時 |
23dB |
||
| 耐振動性 |
動作時 |
9.8m/s2（1G、5-500Hz） |
|
| 非動作時 |
49m/s2 （5G、15-500Hz） |
||
| 耐衝撃性 |
動作時 |
3,430m/s2 （350G、2msec half sine wave） |
|
| 非動作時 |
8,820m/s2 （900G、1msec half sine wave） |
||
- 注５
- 1メビバイト (MiB) は1,048,576バイト (2の20乗) として計算しています。
- 注６
- 省エネ法で定める測定方法により測定した消費電力を省エネ法で定める記憶容量で除したものです。
