缶型やラミネート型セルの弱点を補う新たなセル構造
リチウムイオン二次電池の外装材は缶型とラミネート型に分かれます。缶型はアルミ等を深絞りした容器で機械的信頼性が高い一方、形状自由度が低くなります。ラミネート型は、金属と樹脂をラミネートしたフィルムで封止するタイプです。形状に自由度があるため、薄型のセルの実現が可能ですが、缶型に比べて電解液漏洩のリスクなど、長期使用時の耐久性と機械的信頼性に欠ける弱点がありました。そこで、両者の弱点を補う新たなセル構造として、外装にステンレスを採用したSUS-CUPを開発しました。
高い信頼性が求められるアプリケーションに対して省スペースかつ大容量システムの実現が可能

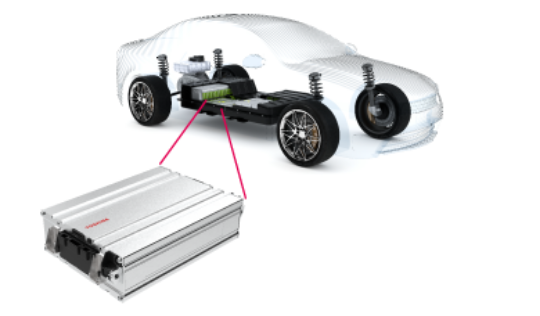

ラミネートセルからの置き換え
車載OEM指定のパックスペースに搭載を検討できる自由度を持ったセル・モジュール設計が可能です。

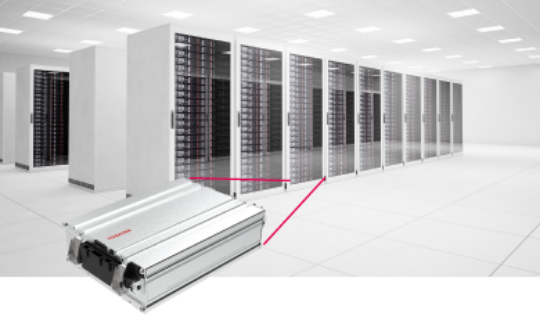

定置・産業用 電池モジュールの置き換え
これまでの高い信頼性を保ったまま、システムの省スペース化・容量増大に貢献します。
リファレンスモデル
SCiB™ SUS-CUP
27Ahセル
- 厚さ16mm、容量27Ahの薄型セルを実現
- セルを立てて使用した場合、幅が84mmのため、100mmクラスの低背モジュールの設計が可能
| 公称容量 | 27Ah |
|---|---|
| 公称電圧 | 2.3V |
| 外形寸法 |
W84 × L225 × T16mm |
| 質量 | 約620g |
| 公称容量 | 27Ah |
|---|---|
| 公称電圧 | 2.3V |
| 外形寸法 |
W84 × L225 × T16mm |
| 質量 | 約620g |
SCiB™
低背型48ＶSUS-CUPモジュール
（27Ahセル 20直列構成）
- 金属筐体による剛性確保と放熱性の向上
- 高さを犠牲にせず、据え置き時にフロントアクセスが可能な主回路の接続端子
- 車載用の固定用ブラケットを装備
| 公称容量 | 27Ah |
|---|---|
| 公称電圧 | 48V |
| 外形寸法 |
W420 × D260 × H105ｍｍ |
| 質量 | 約17kg |
| 公称容量 | 27Ah |
|---|---|
| 公称電圧 | 48V |
| 外形寸法 |
W420 × D260 × H105ｍｍ |
| 質量 | 約17kg |
